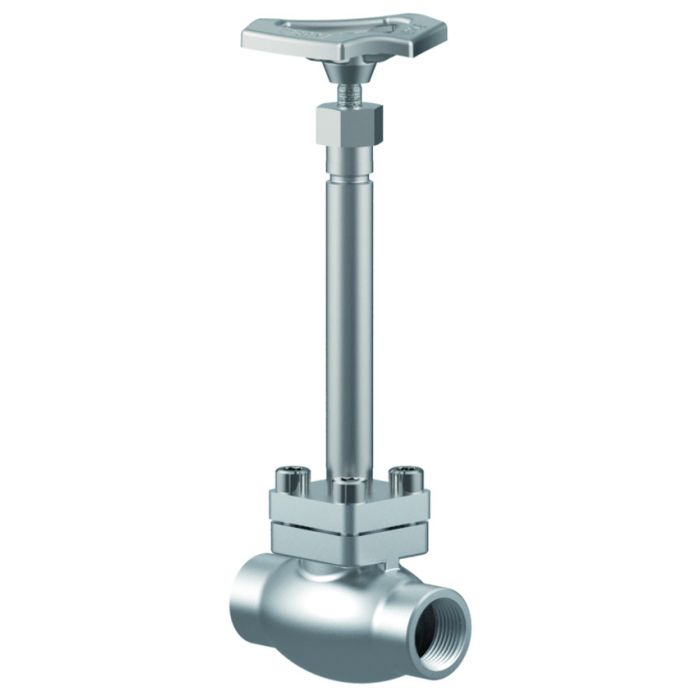

Typ 01845 - Durchgangsventil
Das im Bild dargestellte Produkt kann vom verkauften Produkt abweichen.
Verwendungsbereich
Verwendungsbereich:
Zugelassen für Wasserstoff, Luftgase, Dämpfe und tiefkalte verflüssigte Gase
inkl. LNG. Zulässige Betriebstemperaturen: -255°C (18K) bis +120°C (393K)
Beschreibung
Tieftemperatur-Durchgangsventile, PN50
Typprüfung auf Feuersicherheit nach EN ISO 10497
Gehäuse und aufgeflanschtes Oberteil aus Edelstahl
“live loaded” Spindelabdichtung
“öl- und fettfrei für Sauerstoff"
Artikel-Nr. 01845.X.0011 (H = 270mm)
Artikel-Nr. 01845.X.0021 (H = 370mm)
Artikel-Nr. 01845.X.5011 (H = 270mm) mit Rückschlagfunktion
Artikel-Nr. 01845.X.5021 (H = 370mm) mit Rückschlagfunktion
Innengewindeanschluss (G) nach ISO 228/1
Artikel-Nr. 01845.X.0016 (H = 270mm)
Artikel-Nr. 01845.X.0026 (H = 370mm)
Artikel-Nr. 01845.X.5016 (H = 270mm) mit Rückschlagfunktion
Artikel-Nr. 01845.X.5026 (H = 370mm) mit Rückschlagfunktion
Innengewindeanschluss NPT nach ANSI B 1.20.1
Verfügbare Sonderausführungen - nur auf Anfrage:
· Innengewindeanschluss (R) nach ISO 7-Rc
· Verlängerung H bis 900mm · Ausführung mit Drosselkegel
Zertifikate
type-examination for LNG (DIN EN 12567)
type-examination fire-safe (DIN EN ISO 10497)
ClassNK (Class Rules)
License of Special Equipment (China) (TS)
DNV (Class Rules)
BV (Class Rules)
Pressure Equipment Safety Regulation 2016 (PESR 2016)
Pressure Equipment Directive (2014/68/EU)
Lloyd's Register (Class Rules)
Transportable Pressure Equipment Directive (2010/35/EU)
Transportable Pressure Equipment Regulation 2009 (TPER 2009)
ABS (Class Rules)
CCS (Class Rules)
Ukraine (Ukraine)
Datenblätter
Betriebsanleitung
Konformitätserklärungen
Transportable Pressure Equipment Directive (2010/35/EU)
Pressure Equipment Safety Regulation 2016 (PESR 2016)
Livebestand: Nicht auf Lager pcs (AUF LAGER)
| Type (Baureihe) | 01845 |
|---|---|
| Anwendung | H2, LNG, Luftgase |
| Anwendungsbereich | Herstellung, Transport, Lagerung, Betankung, Prozesse |
| Artikelnummer | CR_01845 |

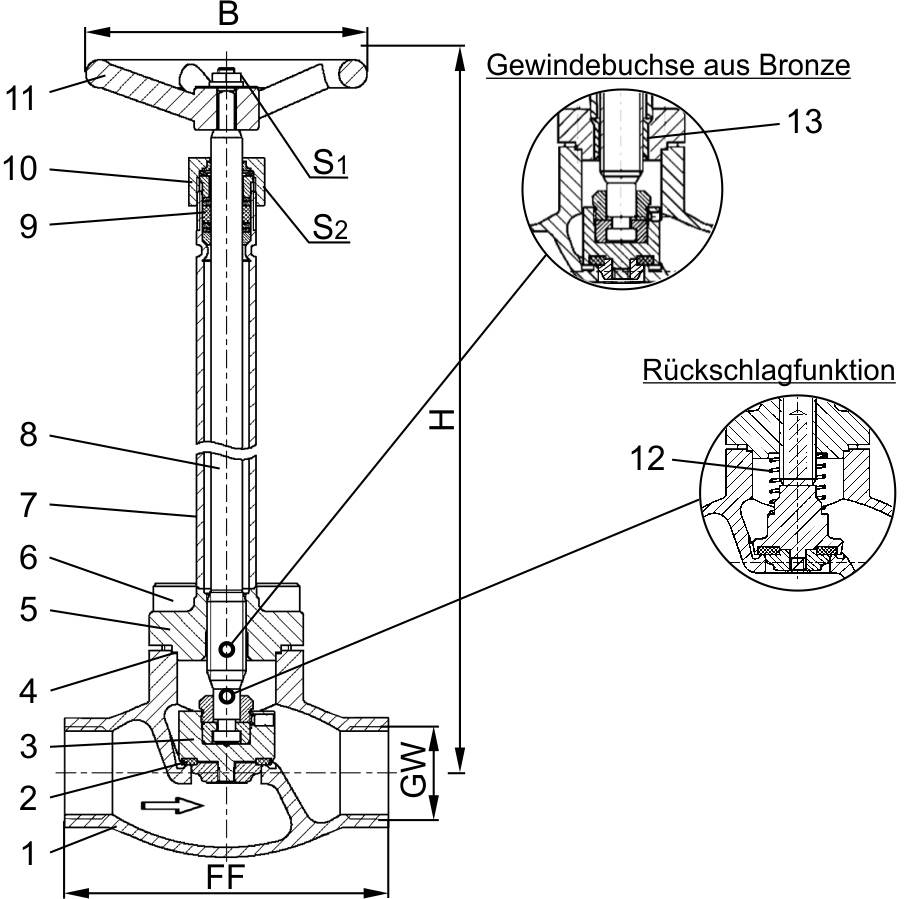

Werkstoffe |
DIN EN |
ASTM |
|
|---|---|---|---|
1 |
Gehäuse |
1.4409 |
A 351 CF3M |
2 |
Dichtung |
PTFE / Elektrocarbon (25%) |
|
3 |
Abschlusskörper |
1.4404 |
A 276 Grade 316L |
4 |
Oberteildichtung |
Graphit |
|
5 |
Oberteilflansch |
1.4404 |
A 276 Grade 316L |
6 |
Oberteilschrauben |
1.4571/A4 |
ähnlich A 194 B8T |
7 |
Verlängerungsrohr |
1.4571 |
A 213 TP 316 Ti |
8 |
Spindel |
1.4404 |
A 276 Grade 316L |
9 |
Stopfbuchspackung |
Graphit / PTFE / MICA |
|
10 |
Stopfbuchsmutter |
1.4404 |
A 276 Grade 316L |
11 |
Handrad |
1.4409 |
A 351 CF3M |
12 |
Feder |
1.4571 |
A 313 Grade 316Ti |
13 |
Gewindebuchse |
CW452K |
B 159 UNS C51900 |
Typ 01845 - Standardausführung |
Technische Daten |
||||||||
|---|---|---|---|---|---|---|---|---|---|
Nenngröße |
DN |
10 |
10 |
15 |
20 |
25 |
40 |
40 |
50 |
Gewindegröße |
GW |
1/4 |
3/8 |
1/2 |
3/4 |
1 |
1-1/4 |
1-1/2 |
2 |
Größenschlüssel |
.X. |
0200 |
0300 |
0400 |
0600 |
1000 |
1200 |
1400 |
2000 |
Baulänge |
FF |
70 |
70 |
85 |
100 |
115 |
130 |
130 |
155 |
Höhe |
H |
270 mm oder 370 mm |
|||||||
Handrad-Ø |
B |
100 |
100 |
100 |
100 |
100 |
125 |
125 |
125 |
Schlüsselweite |
S1 |
7 |
7 |
7 |
7 |
7 |
10 |
10 |
10 |
Schlüsselweite |
S2 |
30 |
30 |
30 |
30 |
30 |
36 |
36 |
36 |
Gewicht |
ca. kg |
1,4 |
1,4 |
1,7 |
2,1 |
2,4 |
4,7 |
4,7 |
7,2 |
Kvs - Wert |
m³/h |
1,6 |
2,2 |
4,3 |
6,7 |
11,5 |
20,6 |
22,6 |
37,1 |
Cv - Wert |
gal/min |
1,9 |
2,6 |
5,0 |
7,8 |
13,4 |
23,9 |
26,3 |
43,2 |
Produktvarianten
