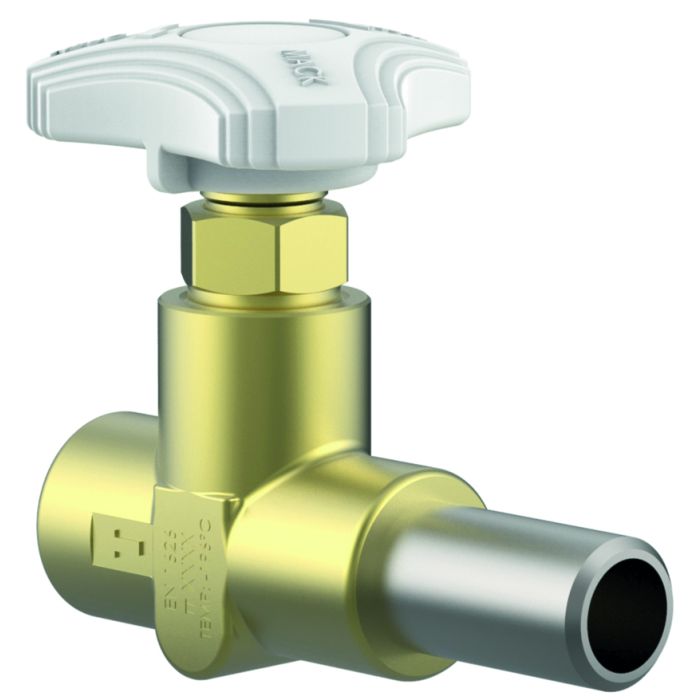

Typ 01950 - Durchgangsventil

Datenblatt ID: CR_01950_1

Verwendungsbereich

chevron-down

Verwendungsbereich:

Zugelassen für Luftgase, Dämpfe und tiefkalte verflüssigte Gase.

Zulässige Betriebstemperaturen: -196°C (77K) bis +75°C (348K)

Beschreibung

chevron-down

Liquid Cylinder Valves (LCV), PN42

Gehäuse und Spindel aus Messing,

42,0 bar (4200 KPa)

"¦öl- und fettfrei für Sauerstoff¦"

Handradfarben: grün, blau oder grau

Artikel Nr. 01950.T001.XXXXXX (H=73mm)

Artikel Nr. 01950.T003.XXXXXX (H=107mm)

Artikel Nr. 01950.T005.XXXXXX (H=165mm)

Eingang: Schweißende, Innengewinde Typ G (BSPP) oder NPT

Ausgang: Schweißende, Innengewinde Typ G (BSPP) oder NPT

Verfügbare Sonderausführungen - nur auf Anfrage:

· Kundenspezifische Rohrlänge

· Handradkappe mit individuellem Design

· Weitere Handradfarben

Zertifikate

chevron-down
Transportable Pressure Equipment Directive (2010/35/EU) chevron-down
0343/TPED/MUM/2110011/1
0343/TPED/MUM/2110011/3
0343/TPED/MUM/2110011/4
0343/TPED/MUM/2110011/5
0343/TPED/MUM/2110011/2

Datenblätter

chevron-down
CR_01950_1_de.pdf
Weitere Informationen
Type (Baureihe) 01950
Anwendung Luftgase, Industrie
Anwendungsbereich Transport, Lagerung, Prozesse, Druckluft
Artikelnummer CR_01950_1

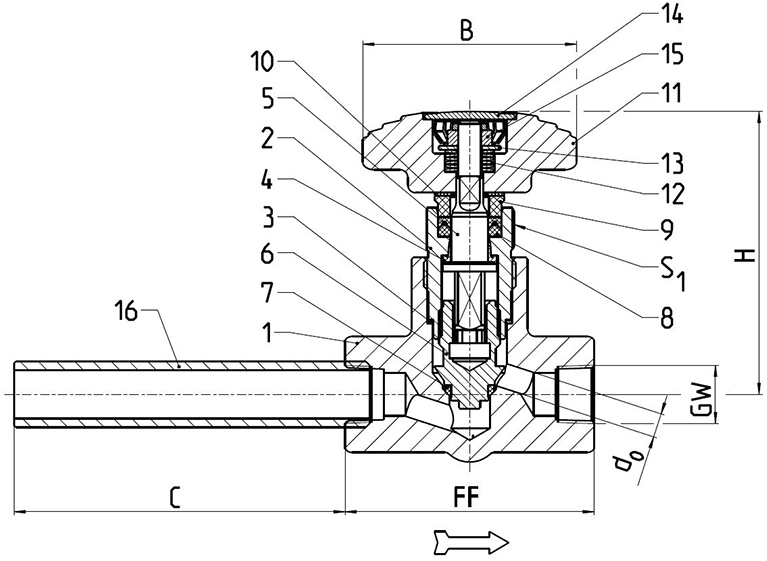

Werkstoffe

Werkstoffe

DIN EN

ASTM

1

Gehäuse

CW617N

B 283 UNS C37700

2

Oberteil

CW614N

B 455 UNS C38500

3

Dichtung

Kupfer

4

Spindelabdichtung

PTFE

5

Obere Spindel

CW614N

B 455 UNS C38500

6

Unter Spindel

CW614N

B 455 UNS C38500

7

Teller

PCTFE

8

V packing

PTFE

9

Stopfbuchse

CW614N

B 455 UNS C38500

10

Obere Unterlegscheibe

PTFE

11

Handrad

Aluguss und Pulverbeschichtung

12

Unterlegscheibe

1.4301

A 276 Grade 304

13

Unterlegscheibe

1.4301

A 276 Grade 304

14

Handradkappe

Verzinkter Stahl und

Pulverbeschichtung

15

Nyloc Mutter

1.4301

A 276 Grade 304

16

Rohr

1.4306

A 312 TP 304/304L
Ausführungen

Typ 01950 - Standardausführung

Technische Daten

Nenngröße

DN

6

8

10

15

Gewindegröße

GW

1/8

1/4

3/8

1/2

Baulänge

FF

64,5

64,5

64,5

64,5

Höhe

H

73 / 107 / 165

Sitzdurchmesser

d0

6,25

6,25

10,25

10,25

Rohrlänge

C

53,85

53,85

53,85

53,85

Äußerer Rohr-Ø ISO 1127

RA

10,2

13,5

17,2

21,3

Wandstärke Rohr ISO 1127

a

1,6

2,0

2,0

2,0

Äußerer Rohr-Ø ASTM A312

RA

10,3

13,7

17,1

21,3

Wandstärke Rohr ASTM A312

a

Abmessungen nach S40

Handrad-Ø

B

67,0

67,0

67,0

67,0

Schlüsselweite

S1

22

22

22

22

Gewicht

ca. kg

0,65 / 0,75 / 0,83

Kvs-Wert

m³/h

0,94

0,94

1,78

1,74

Cv-Wert

gal/min

1,09

1,09

2,08

2,01
