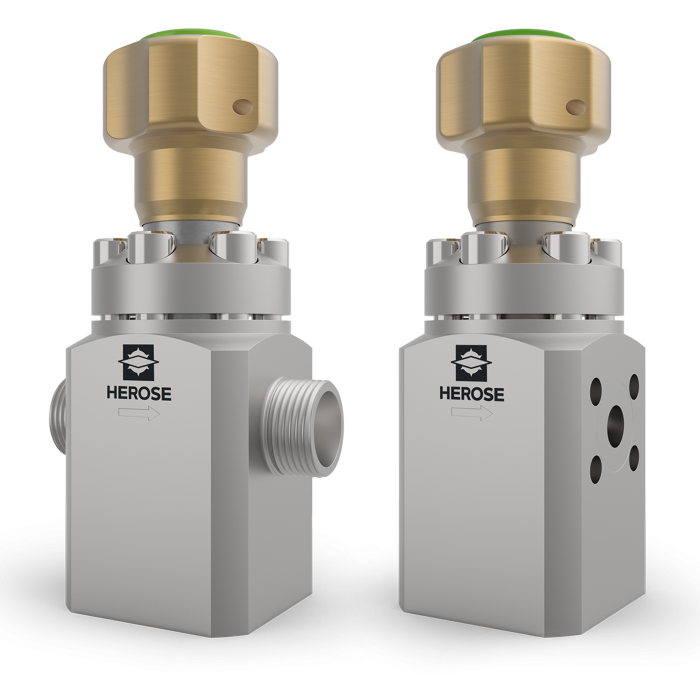

Typ 01C07 - Absperrventil

Datenblatt ID: CR_01C07_1

Verwendungsbereich

chevron-down

Verwendungsbereich:

Zugelassen für Wasserstoff (UN 1049), Helium (UN 1046), Stickstoff (UN 1066)

Zulässige Betriebstemperatur: -40°C (233K) bis +65° (338K)

Beschreibung

chevron-down

Hochdruckabsperrventil aus Edelstahl

Unidirektionales Absperrventil, entgegen der Flussrichtung durchströmbar für bspw. Betankungsvorgänge bei MEGCs

Nach EN ISO 10297 geprüft

Zugelassen nach TPED und TPER

Betriebsdruck (pw) 500 bar bei 15°C (288K)

Materialien nach EN ISO 11114

Zusätzlich Material- und Funktionsprüfung mit Wasserstoff

Gereinigt nach ISO 23208

Konusanschluss nach ISO 8434-1

Flanschanschluss herstellerspezifisch

Weitere Anschlussarten nur auf Anfrage

Verfügbare Zusatzausausrüstung:

· Anschlusspakete (Schweißkegel und Flansch)

Zertifikate

chevron-down
Transportable Pressure Equipment Directive (2010/35/EU) chevron-down
0343/TPED/MUM/PRJ11100538391/1 Iss. 0
Transportable Pressure Equipment Regulation 2009 (TPER 2009) chevron-down
0038/UK/TPER/MUM/PRJ11100538391/1

Datenblätter

chevron-down
CR_01C07_1_de.pdf

Betriebsanleitung

chevron-down
HEROSE-Manual-CR_01C07_1-1

Konformitätserklärungen

chevron-down
Transportable Pressure Equipment Regulation 2009 (TPER 2009) chevron-down
TTV (DE, EN)
Transportable Pressure Equipment Directive (2010/35/EU) chevron-down
TTV2 (DE, EN, CN)
TTV2 (DE, EN, CZ)
TTV2 (DE, EN, ES)
TTV2 (DE, EN, FR)
TTV2 (DE, EN, IT)
TTV2 (DE, EN, NL)
TTV2 (DE, EN, PL)
TTV2 (DE, EN, RU)
Weitere Informationen
Type (Baureihe) 01C07
Anwendung H2, Luftgase
Anwendungsbereich Transport, Lagerung
Artikelnummer CR_01C07_1
Werkstoffe

Werkstoffe

DIN EN

ASTM

1

Gehäuse

1.4404

A 479 316L

2

Kopfstück

1.4571

A 479 316Ti

3

Oberteil

1.4404

A 479 316L

4

Spindel

1.4404

A 479 316L

5

Abschlusskörper

1.4404

A 479 316L

6

Dichtung

Vespel, LTPU, PE

7

Handrad

CC493K

B 505 C93200

8

Schraube

1.4301 / A2-70

A 320 B8
Ausführungen

Typ 01C07

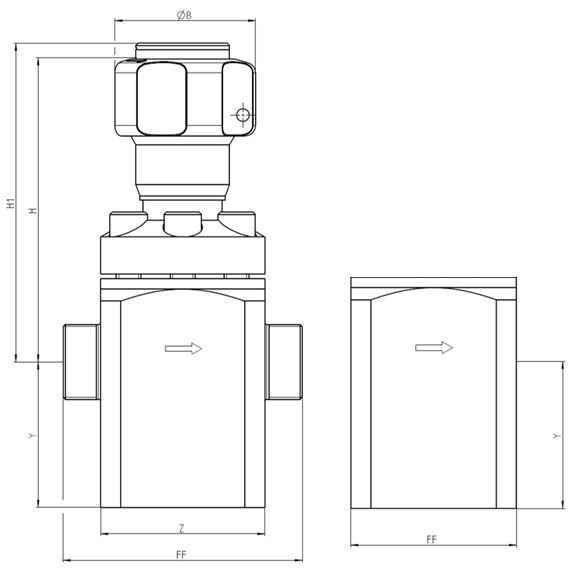

Technische Daten

Artikelnr.

01C07.A008.000001

01C07.A008.000002

Anschluss

ISO 8434-1 - S25

Flansch

Nenngröße

DN

15

15

Baulänge

FF [mm]

115

79

Breite

Z [mm]

79

79

Höhe (offen)

H1 [mm]

154

154

Höhe (geschlossen)

H [mm]

147

147

Handrad Ø

B [mm]

70

70

Kvs - Wert

[m³/h]

3,0 / 3,2

3,0 / 3,2

Cv - Wert

[gal/min]

3,5 / 3,7

3,5 / 3,7

Gewicht

[kg]

7,37

7,02
?
