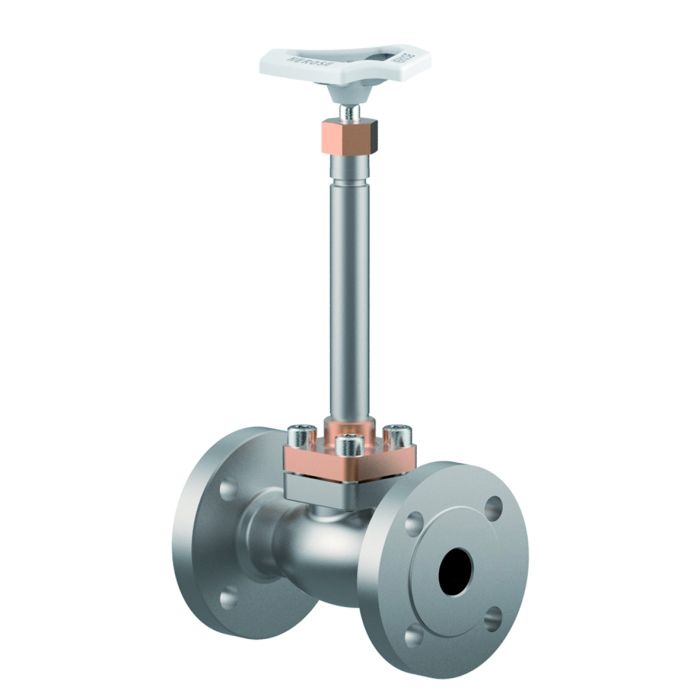

Typ 03321 - Durchgangsventil, DIN EN Flansch
Das im Bild dargestellte Produkt kann vom verkauften Produkt abweichen.
Verwendungsbereich
Verwendungsbereich:
Zugelassen für Luftgase, Dämpfe und tiefkalte verflüssigte Gase inkl. LNG.
Zulässige Betriebstemperaturen: -196°C (77K) bis +120°C (393K)
Beschreibung
Tieftemperatur-Durchgangsventile, PN16
Gehäuse aus Edelstahl, aufgeflanschtes Oberteil aus Bronze
"¦live loaded¦" Spindelabdichtung
"¦öl- und fettfrei für Sauerstoff¦"
Artikel-Nr. 03321.X.0014 (H = 270mm)
Artikel-Nr. 03321.X.0024 (H = 370mm)
Artikel-Nr. 03321.X.5014 (H = 270mm) mit Rückschlagfunktion
Artikel-Nr. 03321.X.5024 (H = 370mm) mit Rückschlagfunktion
Flanschanschluss nach DIN EN 1092-1 PN16
Verfügbare Sonderausführungen - nur auf Anfrage:
· Verlängerung H bis 900mm
· Ausführung mit Drosselkegel
Zertifikate
type-examination for LNG (DIN EN 12567)
License of Special Equipment (China) (TS)
Pressure Equipment Directive (2014/68/EU)
Pressure Equipment Safety Regulation 2016 (PESR 2016)
Transportable Pressure Equipment Directive (2010/35/EU)
Transportable Pressure Equipment Regulation 2009 (TPER 2009)
Ukraine (Ukraine)
Datenblätter
Konformitätserklärungen
Transportable Pressure Equipment Directive (2010/35/EU)
Pressure Equipment Directive (2014/68/EU)
Pressure Equipment Safety Regulation 2016 (PESR 2016)
Livebestand: Nicht auf Lager pcs (AUF LAGER)
| Type (Baureihe) | 03321 |
|---|---|
| Anwendung | LNG, Luftgase |
| Anwendungsbereich | Transport, Lagerung, Betankung, Prozesse |
| Artikelnummer | CR_03321_1 |
Werkstoffe |
DIN EN |
ASTM |
|
|---|---|---|---|
1 |
Gehäuse |
1.4308 |
A 351 CF8 |
2 |
Dichtung bis DN50 |
PTFE / Elektrocarbon (25%) |
|
2a |
Dichtung ab DN65 |
PTFE |
|
3 |
Abschlusskörper |
CW614N |
B 283 UNS C38500 |
4 |
Oberteildichtung |
PTFE |
|
5 |
Oberteilflansch |
CC493K |
B 505 UNS C93200 |
6 |
Oberteilschrauben |
1.4301/A2 |
A 194 B8 |
7 |
Verlängerungsrohr |
1.4541 |
A 213 TP 321 |
8 |
Spindel |
1.4301 |
A 276 Grade 304 |
9 |
Stopfbuchspackung |
Graphit / PTFE |
|
10 |
Stopfbuchsmutter |
CW614N |
B 283 UNS C38500 |
11 |
Handrad |
Aluminium Legierung |
|
12 |
Feder |
CW452K |
B 159 UNS C51900 |

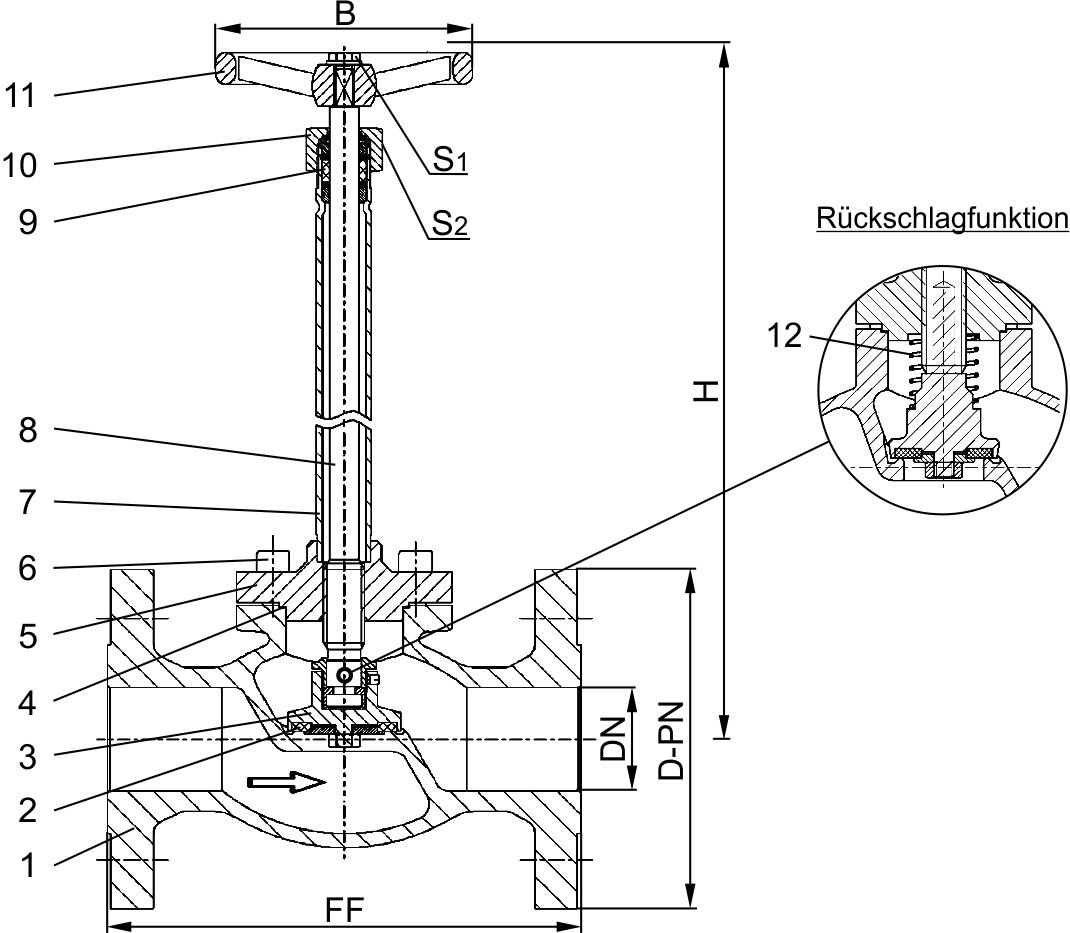

Typ 03321 - Standardausführung |
Technische Daten |
|||||||||
|---|---|---|---|---|---|---|---|---|---|---|
Nenngröße |
DN |
15 |
20 |
25 |
40 |
50 |
65 |
80 |
100 |
150 |
Größenschlüssel - Flansch EN 1092-1 PN16 |
.X. |
0150 |
0200 |
0250 |
0400 |
0500 |
0650 |
0800 |
1000 |
1500 |
Flanschdurchmesser |
D-PN |
95 |
105 |
115 |
150 |
165 |
185 |
200 |
220 |
285 |
Baulänge |
FF |
140 |
150 |
160 |
200 |
230 |
295 |
310 |
350 |
510 |
Höhe |
H |
270 mm oder 370 mm |
370 |
420 |
||||||
Handrad-Ø |
B |
100 |
100 |
100 |
125 |
125 |
200 |
250 |
315 |
360 |
Schlüsselweite |
S1 |
7 |
7 |
7 |
10 |
10 |
10 |
10 |
12 |
15 |
Schlüsselweite |
S2 |
30 |
30 |
30 |
36 |
36 |
36 |
36 |
41 |
41 |
Gewicht |
ca. kg |
3,0 |
3,5 |
5,0 |
9,0 |
13,0 |
21,0 |
28,0 |
42,0 |
83,0 |
Kvs-Wert |
m³/h |
4,3 |
6,7 |
11,5 |
22,6 |
37,1 |
71,1 |
104,0 |
170,0 |
350,0 |
Cv-Wert |
gal/min |
5,0 |
7,8 |
13,4 |
26,3 |
43,2 |
82,9 |
121,3 |
198,3 |
408,4 |
