Typ 03641 - Durchgangsventil, ASME B16.5 Flansch

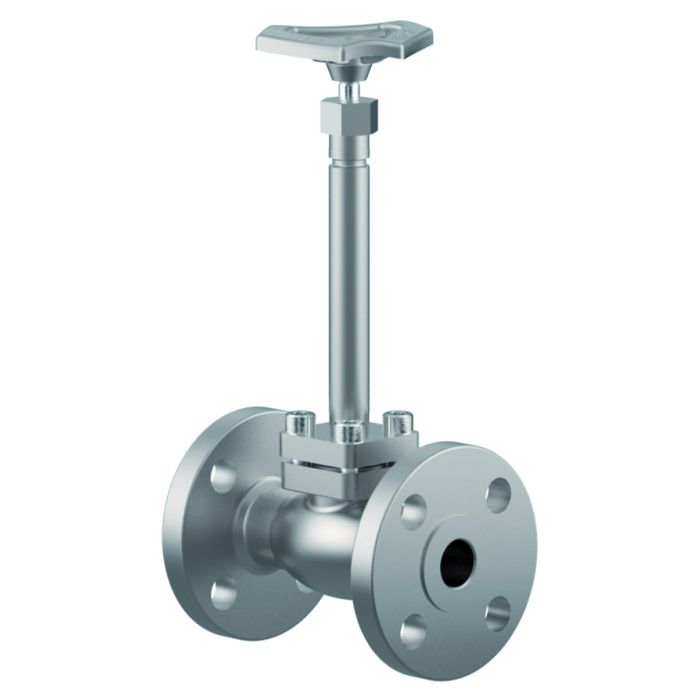

Das im Bild dargestellte Produkt kann vom verkauften Produkt abweichen.
Verwendungsbereich
Verwendungsbereich:
Zugelassen für Luftgase, Dämpfe und tiefkalte verflüssigte Gase inkl. LNG.
Zulässige Betriebstemperaturen: -196°C (77K) bis +120°C (393K)
Beschreibung
Tieftemperatur-Durchgangsventile, class 300
Typprüfung auf Feuersicherheit nach EN ISO 10497
Gehäuse und aufgeflanschtes Oberteil aus Edelstahl, “live loaded” Spindelabdichtung
“öl- und fettfrei für Sauerstoff"
Artikel-Nr. 03641.X.0013 (H = 270mm)
Artikel-Nr. 03641.X.0023 (H = 370mm)
Artikel-Nr. 03641.X.5013 (H = 270mm) mit Rückschlagfunktion
Artikel-Nr. 03641.X.5023 (H = 370mm) mit Rückschlagfunktion
Flanschanschluss nach ASME B16.5 class 300
Verfügbare Sonderausführungen - nur auf Anfrage:
· Verlängerung H bis 900mm
· Ausführung mit Drosselkegel
Zertifikate
type-examination for LNG (DIN EN 12567)
type-examination fire-safe (DIN EN ISO 10497)
ClassNK (Class Rules)
DNV (Class Rules)
Pressure Equipment Directive (2014/68/EU)
Pressure Equipment Safety Regulation 2016 (PESR 2016)
License of Special Equipment (China) (TS)
BV (Class Rules)
RINA (Class Rules)
CCS (Class Rules)
Lloyd's Register (Class Rules)
Transportable Pressure Equipment Directive (2010/35/EU)
Transportable Pressure Equipment Regulation 2009 (TPER 2009)
ABS (Class Rules)
Ukraine (Ukraine)
Datenblätter
Betriebsanleitung
Konformitätserklärungen
Transportable Pressure Equipment Directive (2010/35/EU)
Pressure Equipment Directive (2014/68/EU)
Pressure Equipment Safety Regulation 2016 (PESR 2016)
Livebestand: Nicht auf Lager pcs (AUF LAGER)
| Type (Baureihe) | 03641 |
|---|---|
| Anwendung | LNG, Luftgase |
| Anwendungsbereich | Transport, Lagerung, Betankung, Prozesse |
| Artikelnummer | CR_03641_2 |

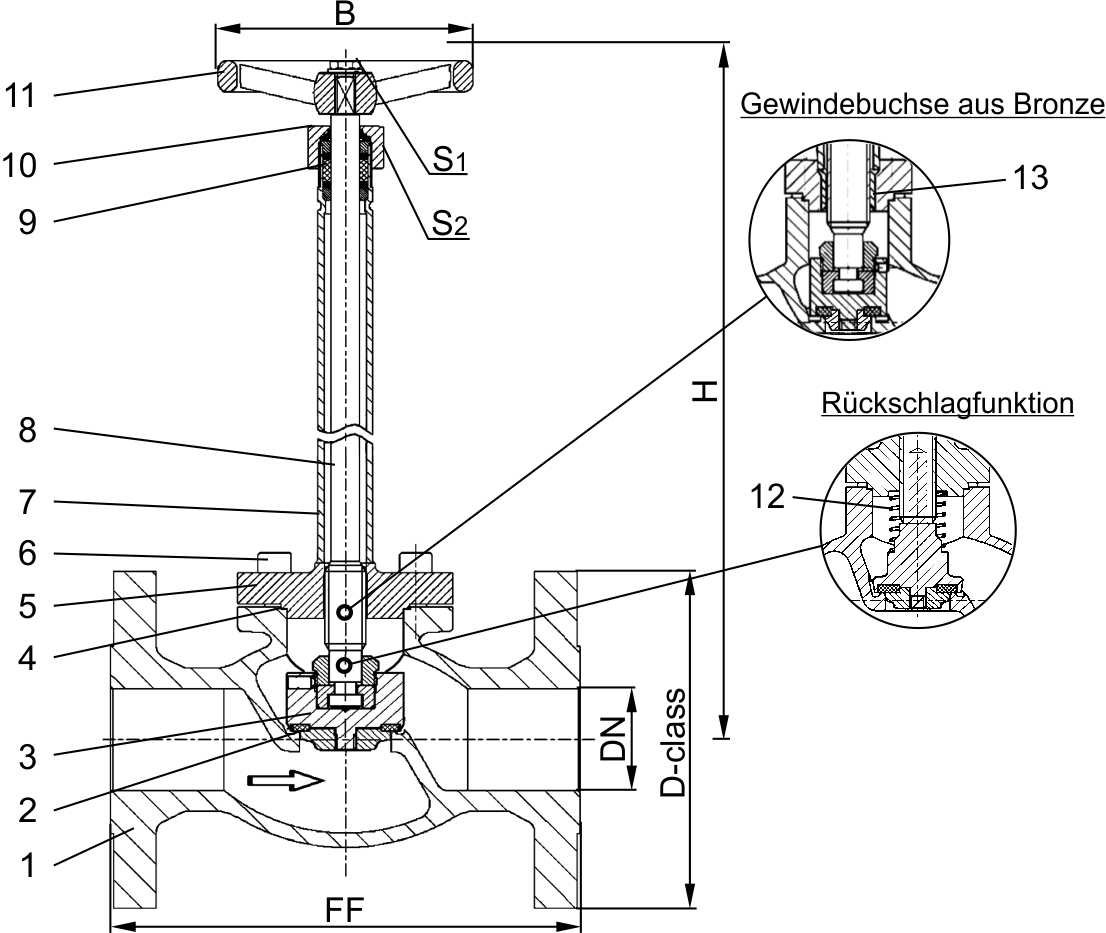

Werkstoffe |
DIN EN |
ASTM |
|
|---|---|---|---|
1 |
Gehäuse |
1.4308 |
A 351 CF8 |
2 |
Dichtung |
PTFE / Elektrocarbon (25%) |
|
3 |
Abschlusskörper |
1.4301 |
A 276 Grade 304 |
4 |
Oberteildichtung |
Graphit |
|
5 |
Oberteilflansch |
1.4301 / 1.4308 |
A 276 Grade 304 / A 351 CF8 |
6 |
Oberteilschrauben |
1.4301/A2 |
A 194 B8 |
7 |
Verlängerungsrohr |
1.4541 |
A 213 TP 321 |
8 |
Spindel |
1.4301 |
A 276 Grade 304 |
9 |
Stopfbuchspackung |
Graphit / PTFE / MICA |
|
10 |
Stopfbuchsmutter |
1.4305 |
A 276 Grade 303 |
11 |
Handrad |
1.4409 |
A 351 CF3M |
12 |
Feder |
1.4310 |
A 313 Grade 301 |
13 |
Gewindebuchse |
CW452K |
B 159 UNS C51900 |
Typ 03641 - Standardausführung |
Technische Daten |
|||||||||
|---|---|---|---|---|---|---|---|---|---|---|
Nenngröße |
DN |
15 |
20 |
25 |
40 |
50 |
65 |
80 |
100 |
150 |
Größenschlüssel - Flansch ASME B16.5 class 300 |
.X. |
0400 |
0600 |
1000 |
1400 |
2000 |
2400 |
3000 |
4000 |
6000 |
Flanschdurchmesser |
D-class |
95 |
115 |
125 |
155 |
165 |
190 |
210 |
255 |
320 |
Baulänge |
FF |
140 |
150 |
160 |
200 |
230 |
290 |
310 |
350 |
597 |
Höhe |
H |
270 mm oder 370 mm |
370 |
420 |
||||||
Handrad-Ø |
B |
100 |
100 |
100 |
125 |
125 |
200 |
250 |
315 |
360 |
Schlüsselweite |
S1 |
7 |
7 |
7 |
10 |
10 |
10 |
10 |
12 |
15 |
Schlüsselweite |
S2 |
30 |
30 |
30 |
36 |
36 |
36 |
36 |
41 |
41 |
Gewicht |
ca. kg |
3,0 |
3,5 |
5,0 |
9,0 |
13,0 |
21,0 |
28,0 |
42,0 |
83,0 |
Kvs - Wert |
m³/h |
4,3 |
6,7 |
11,5 |
22,6 |
37,1 |
71,1 |
104,0 |
170,0 |
350,0 |
Cv - Wert |
gal/min |
5,0 |
7,8 |
13,4 |
26,3 |
43,2 |
82,9 |
121,3 |
198,3 |
408,4 |
