Typ 03651 - Durchgangsventil, DIN EN Flansch

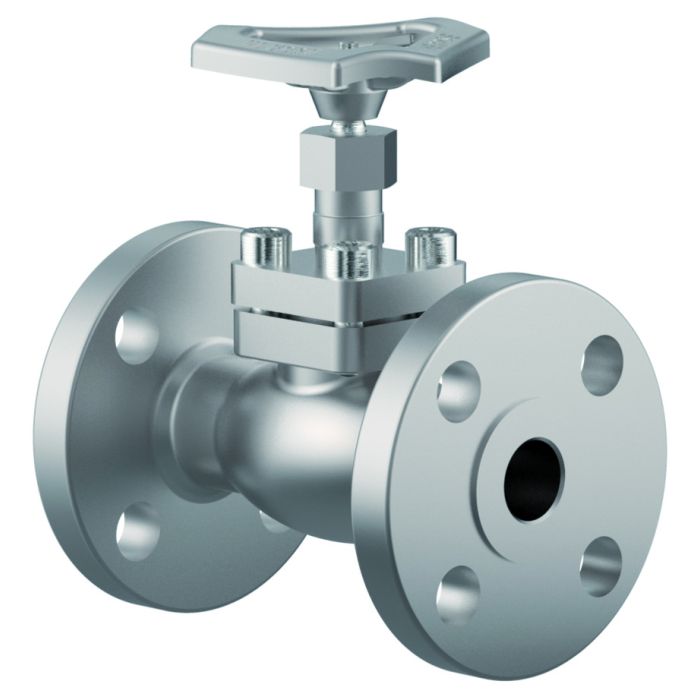

Das im Bild dargestellte Produkt kann vom verkauften Produkt abweichen.
Verwendungsbereich
Verwendungsbereich:
Zugelassen für Luftgase, Dämpfe und tiefkalte verflüssigte Gase inkl. LNG.
Zulässige Betriebstemperaturen: -196°C (77K) bis +120°C (393K)
Empfohlene Betriebstemperaturen: -60°C (213K) bis +120°C (393K)
Beschreibung
Tieftemperatur-Durchgangsventile, PN40
Typprüfung auf Feuersicherheit nach EN ISO 10497
Gehäuse und aufgeflanschtes Oberteil aus Edelstahl, “live loaded” Spindelabdichtung
“öl- und fettfrei für Sauerstoff"
Artikel-Nr. 03651.X.0002
Artikel-Nr. 03651.X.5002 mit Rückschlagfunktion
Flanschanschluss nach DIN EN 1092-1 PN40
Verfügbare Sonderausführungen - nur auf Anfrage:
· Ausführung mit Drosselkegel
Zertifikate
Transportable Pressure Equipment Directive (2010/35/EU)
type-examination for LNG (DIN EN 12567)
type-examination fire-safe (DIN EN ISO 10497)
ClassNK (Class Rules)
DNV (Class Rules)
Pressure Equipment Directive (2014/68/EU)
Pressure Equipment Safety Regulation 2016 (PESR 2016)
License of Special Equipment (China) (TS)
BV (Class Rules)
RINA (Class Rules)
CCS (Class Rules)
Lloyd's Register (Class Rules)
ABS (Class Rules)
Ukraine (Ukraine)
Datenblätter
Konformitätserklärungen
Transportable Pressure Equipment Directive (2010/35/EU)
Pressure Equipment Directive (2014/68/EU)
Pressure Equipment Safety Regulation 2016 (PESR 2016)
Livebestand: Nicht auf Lager pcs (AUF LAGER)
| Type (Baureihe) | 03651 |
|---|---|
| Anwendung | LNG, Luftgase |
| Anwendungsbereich | Transport, Lagerung, Betankung, Prozesse |
| Artikelnummer | CR_03651_1 |
Werkstoffe |
DIN EN |
ASTM |
|
|---|---|---|---|
1 |
Gehäuse |
1.4308 |
A 351 CF8 |
2 |
Dichtung |
PTFE / Elektrocarbon (25%) |
|
3 |
Abschlusskörper |
1.4301 |
A 276 Grade 304 |
4 |
Oberteildichtung |
Graphit |
|
5 |
Oberteilflansch |
1.4301 / 1.4308 |
A 276 Grade 304 / A 351 CF8 |
6 |
Oberteilschrauben |
1.4301/A2 |
A 194 B8 |
8 |
Spindel |
1.4301 |
A 276 Grade 304 |
9 |
Stopfbuchspackung |
Graphit / PTFE / MICA |
|
10 |
Stopfbuchsmutter |
1.4305 |
A 276 Grade 303 |
11 |
Handrad |
1.4409 |
A 351 CF3M |
12 |
Feder |
1.4310 |
A 313 Grade 301 |
13 |
Gewindebuchse |
CW452K |
B 159 UNS C51900 |

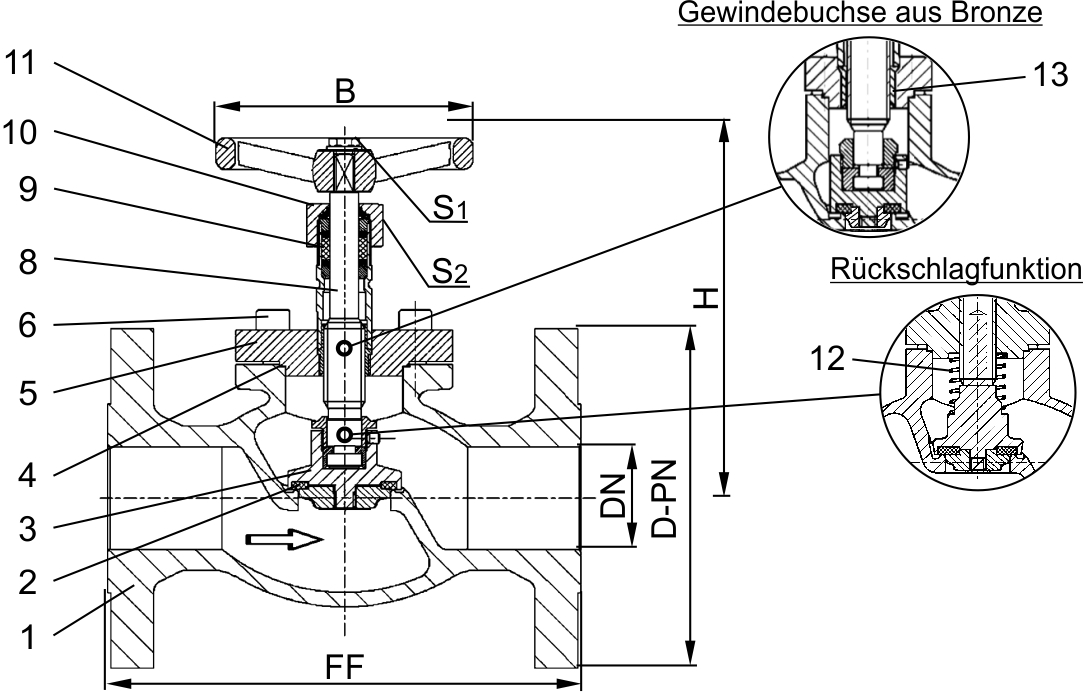

Typ 03651 - Standardausführung |
Technische Daten |
|||||||||
|---|---|---|---|---|---|---|---|---|---|---|
Nenngröße |
DN |
15 |
20 |
25 |
40 |
50 |
65 |
80 |
100 |
150 |
Größenschlüssel - Flansch EN 1092-1 PN40 |
.X. |
0150 |
0200 |
0250 |
0400 |
0500 |
0650 |
0800 |
1000 |
1500 |
Flanschdurchmesser |
D-PN |
95 |
105 |
115 |
150 |
165 |
185 |
200 |
235 |
300 |
Baulänge |
FF |
140 |
150 |
160 |
200 |
230 |
290 |
310 |
350 |
550 |
Höhe |
H |
130 |
130 |
140 |
170 |
200 |
260 |
310 |
350 |
380 |
Handrad-Ø |
B |
100 |
100 |
100 |
125 |
125 |
200 |
250 |
315 |
360 |
Schlüsselweite |
S1 |
7 |
7 |
7 |
10 |
10 |
10 |
10 |
12 |
15 |
Schlüsselweite |
S2 |
30 |
30 |
30 |
36 |
36 |
36 |
36 |
41 |
41 |
Gewicht |
ca. kg |
3,0 |
3,5 |
4,5 |
9,0 |
13,0 |
21,0 |
28,0 |
42,0 |
83,0 |
Kvs - Wert |
m³/h |
4,3 |
6,7 |
11,5 |
22,6 |
37,1 |
71,1 |
104,0 |
170,0 |
350,0 |
Cv - Wert |
gal/min |
5,0 |
7,8 |
13,4 |
26,3 |
43,2 |
82,9 |
121,3 |
198,3 |
408,4 |
