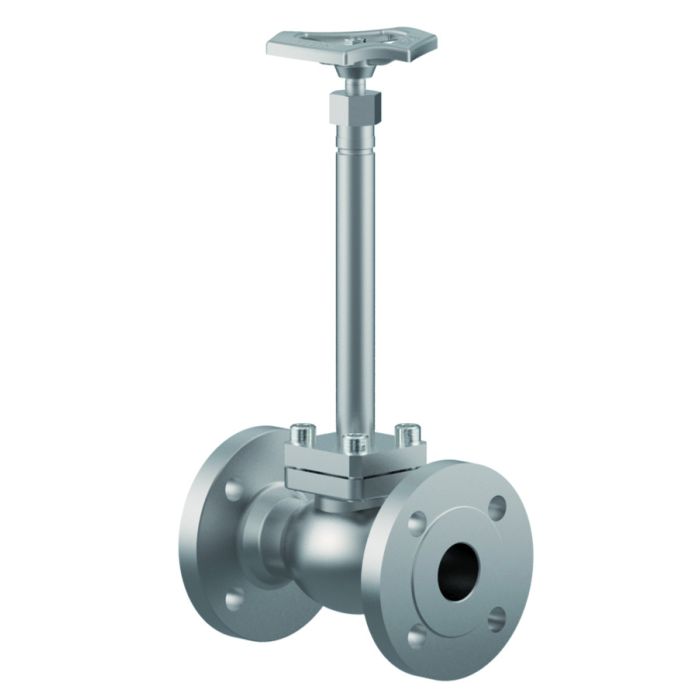

Das im Bild dargestellte Produkt kann vom verkauften Produkt abweichen.

Typ 03841 - Durchgangsventil, ASME B16.5 Flansch

Datenblatt ID: CR_03841_2

Verwendungsbereich

Verwendungsbereich:

Zugelassen für Luftgase, Dämpfe und tiefkalte verflüssigte Gase inkl. LNG.

Zulässige Betriebstemperaturen: -255°C (18K) bis +120°C (393K)

Beschreibung

Tieftemperatur-Durchgangsventile, class 300

Typprüfung auf Feuersicherheit nach EN ISO 10497

Gehäuse und aufgeflanschtes Oberteil aus Edelstahl, “live loaded” Spindelabdichtung

“öl- und fettfrei für Sauerstoff"

Artikel-Nr. 03841.X.0013 (H = 270mm)

Artikel-Nr. 03841.X.0023 (H = 370mm)

Artikel-Nr. 03841.X.5013 (H = 270mm) mit Rückschlagfunktion

Artikel-Nr. 03841.X.5023 (H = 370mm) mit Rückschlagfunktion

Flanschanschluss nach ASME B16.5 class 300

Zertifikate

type-examination for LNG (DIN EN 12567)

LNG-Certificate_01XXX_02XXX_03XXX_05XXX_06XXX_08XXX_09XXX_11XX

LNG-Certificate_DN200-01XXX_03XXX

type-examination fire-safe (DIN EN ISO 10497)

FS-Certificate_01XXX_03XXX

ClassNK (Class Rules)

TA22155M

DNV (Class Rules)

TAP00000MM Rev. 3

Pressure Equipment Directive (2014/68/EU)

0045-202-1334-Z-00176-23-D-001(01)

0045/202/1201/Z/00366/23/D/001(00)

0045/202/1201/Z/00469/23/D/001(00)

Pressure Equipment Safety Regulation 2016 (PESR 2016)

0879-PESR-B(D)-23290-3-DE

0879-PESR-DD1-23290-4-DE

BV (Class Rules)

33354/C0 BV

SMS.W.I./11744/C.0

RINA (Class Rules)

MAC322723XG

CCS (Class Rules)

HB24PTB00028

HB25PTB00055

Lloyd's Register (Class Rules)

LR2508712TA-02

LR2695076QAES

ABS (Class Rules)

25-0381115-PDA

092776-7471959-006

Ukraine (Ukraine)

UA.276.127.03-26

UA.D.127.04-26

Datenblätter

CR_03841_2_de.pdf

Betriebsanleitung

HEROSE-Manual-CR_03841_2-1

Konformitätserklärungen

Pressure Equipment Directive (2014/68/EU)

001TTV (DE, EN, CN)

001TTV (DE, EN, CZ)

001TTV (DE, EN, ES)

001TTV (DE, EN, FR)

001TTV (DE, EN, IT)

001TTV (DE, EN, NL)

001TTV (DE, EN, PL)

001TTV (DE, EN, RU)

002TTV (DE, EN, CN)

002TTV (DE, EN, CZ)

002TTV (DE, EN, ES)

002TTV (DE, EN, FR)

002TTV (DE, EN, IT)

002TTV (DE, EN, NL)

002TTV (DE, EN, PL)

002TTV (DE, EN, RU)

Pressure Equipment Safety Regulation 2016 (PESR 2016)

002TTV (EN)

003TTV (EN)

Weitere Informationen
Werkstoffe
Ausführungen
Produktvarianten

Weitere Informationen

Type (Baureihe)	03841
Anwendung	LNG, Luftgase
Anwendungsbereich	Transport, Lagerung, Betankung, Prozesse
Artikelnummer	CR_03841_2

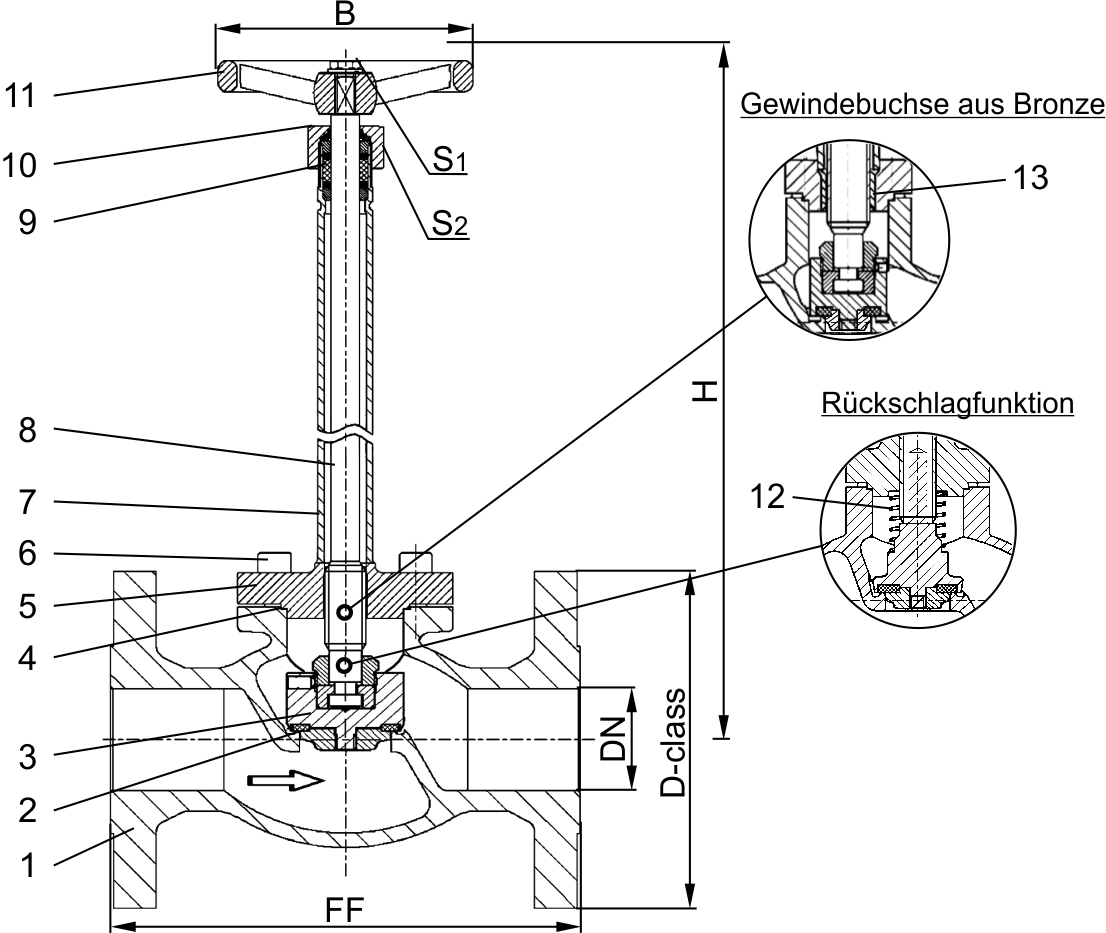

Werkstoffe

Werkstoffe		DIN EN	ASTM
1	Gehäuse	1.4409	A 351 CF3M
2	Dichtung	PTFE / Elektrocarbon (25%)
3	Abschlusskörper	1.4404	A 276 Grade 316L
4	Oberteildichtung	Graphit
5	Oberteilflansch	1.4404	A 276 Grade 316L
6	Oberteilschrauben	1.4571/A4	ähnlich A 194 B8T
7	Verlängerungsrohr	1.4571	A 213 TP 316Ti
8	Spindel	1.4404	A 276 Grade 316L
9	Stopfbuchspackung	Graphit / PTFE / MICA
10	Stopfbuchsmutter	1.4404	A 276 Grade 316L
11	Handrad	1.4409	A 351 CF3M
12	Feder	1.4571	A 313 Grade 316Ti
13	Gewindebuchse	CW452K	B 159 UNS C51900

Ausführungen

Typ 03841 - Standardausführung	Technische Daten
Nenngröße	DN	15	20	25	40	50	65	80	100	150
Größenschlüssel - Flansch ASME B16.5 class 300	.X.	0400	0600	1000	1400	2000	2400	3000	4000	6000
Flanschdurchmesser	D-class	95	115	125	155	165	190	210	255	320
Baulänge	FF	140	150	160	200	230	290	310	350	597
Höhe	H	270 mm oder 370 mm							400	420
Handrad-Ø	B	100	100	100	125	125	200	250	315	360
Schlüsselweite	S₁	7	7	7	10	10	10	10	12	15
Schlüsselweite	S₂	30	30	30	36	36	36	36	41	41
Gewicht	ca. kg	3,0	3,5	5,0	9,0	13,0	21,0	28,0	42,0	83,0
Kvs - Wert	m³/h	4,3	6,7	11,5	22,6	37,1	71,1	104,0	170,0	350,0
