HEROSE Typ 03843 - Durchgangsventil mit Antrieb

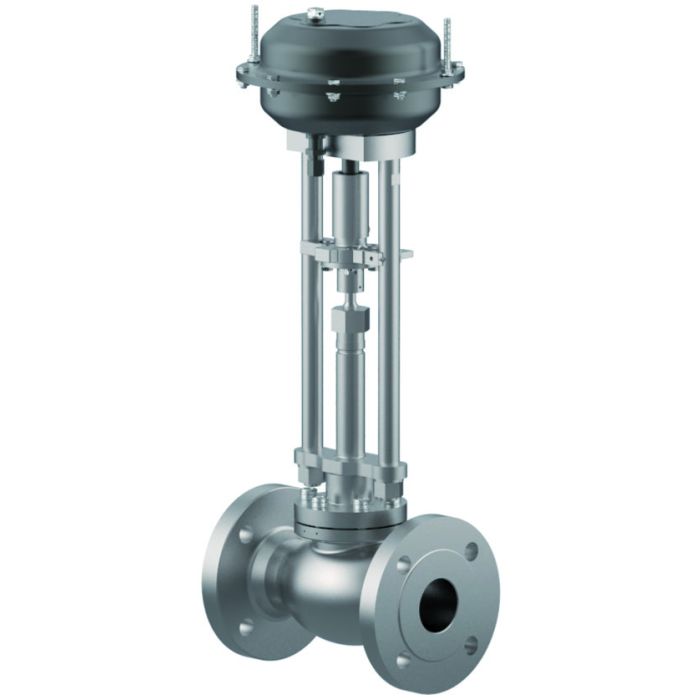

Das im Bild dargestellte Produkt kann vom verkauften Produkt abweichen.

Typ 03843 - Durchgangsventil mit Antrieb

Datenblatt ID: CR_03843_2

Verwendungsbereich

Verwendungsbereich:

Zugelassen für Luftgase, Dämpfe und tiefkalte verflüssigte Gase inkl. LNG.

Zulässige Betriebstemperatur: -255°C (18K) bis +120°C (393K

Beschreibung

Tieftemperatur-Durchgangsventile mit pneumatischem Antrieb, PN40

Typprüfung auf Feuersicherheit nach EN ISO 10497

Gehäuse und aufgeflanschtes Oberteil aus Edelstahl

Antrieb - Luft öffnet, Feder schließt oder umgekehrt

"¦live loaded¦" Spindelabdichtung

"¦öl- und fettfrei für Sauerstoff¦" - der Antrieb ist nicht öl- und fettfrei für Sauerstoff

Artikel-Nr. 03843.X.*012

Flanschanschluss nach DIN EN 1092-1 PN40

Verfügbare Zusatzaurüstung:

· Magnetventil

· Endschalter

· elektropneumatischer Stellungsregler u.a.

Verfügbare Sonderausführungen - nur auf Anfrage:

· Antrieb - öl- und fettfrei für Sauerstoff

· Armatur mit elektrischem Antrieb

· Ausführung mit Rückschlagkegel

· Ausführung mit Drosselkegel

Zertifikate

type-examination for LNG (DIN EN 12567)

LNG-Certificate_01XXX_02XXX_03XXX_05XXX_06XXX_08XXX_09XXX_11XX

LNG-Certificate_DN200-01XXX_03XXX

type-examination fire-safe (DIN EN ISO 10497)

FS-Certificate_01XXX_03XXX

ClassNK (Class Rules)

TA22155M

DNV (Class Rules)

TAP00000MM Rev. 3

Pressure Equipment Directive (2014/68/EU)

0045-202-1334-Z-00176-23-D-001(01)

0045/202/1201/Z/00366/23/D/001(00)

Pressure Equipment Safety Regulation 2016 (PESR 2016)

0879-PESR-B(D)-23290-3-DE

0879-PESR-DD1-23290-4-DE

BV (Class Rules)

33354/C0 BV

SMS.W.I./11744/C.0

RINA (Class Rules)

MAC322723XG

CCS (Class Rules)

HB24PTB00028

HB25PTB00055

Lloyd's Register (Class Rules)

LR2508712TA-02

LR2695076QAES

ABS (Class Rules)

25-0381115-PDA

092776-7471959-006

Ukraine (Ukraine)

UA.276.127.03-26

UA.D.127.04-26

Datenblätter

CR_03843_2_de.pdf

Konformitätserklärungen

Pressure Equipment Directive (2014/68/EU)

001TTV (DE, EN, CN)

001TTV (DE, EN, CZ)

001TTV (DE, EN, ES)

001TTV (DE, EN, FR)

001TTV (DE, EN, IT)

001TTV (DE, EN, NL)

001TTV (DE, EN, PL)

001TTV (DE, EN, RU)

002TTV (DE, EN, CN)

002TTV (DE, EN, CZ)

002TTV (DE, EN, ES)

002TTV (DE, EN, FR)

002TTV (DE, EN, IT)

002TTV (DE, EN, NL)

002TTV (DE, EN, PL)

002TTV (DE, EN, RU)

Pressure Equipment Safety Regulation 2016 (PESR 2016)

002TTV (EN)

003TTV (EN)

Weitere Informationen
Werkstoffe
Ausführungen

Weitere Informationen

Type (Baureihe)	03843
Anwendung	LNG, Luftgase
Anwendungsbereich	Transport, Lagerung, Betankung, Prozesse
Artikelnummer	CR_03843_2

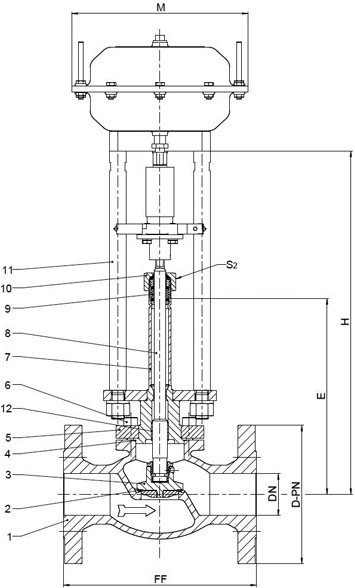

Werkstoffe

Werkstoffe		DIN EN	ASTM
1	Gehäuse	1.4409	A 351 CF3M
2	Dichtung	PTFE / Elektrocarbon (25%)
3	Abschlusskörper	1.4404	A 276 Grade 316L
4	Oberteildichtung	Graphit
5	Oberteilflansch	1.4404	A 276 Grade 316L
6	Oberteilschrauben	1.4571/A4	ähnlich A 194 B8T
7	Verlängerungsrohr	1.4571	A 213 TP 316Ti
8	Spindel	1.4404	A 276 Grade 316L
9	Stopfbuchspackung	Graphit / PTFE / MICA
10	Stopfbuchsmutter	1.4404	A 276 Grade 316L
11	Jochstangen	1.4404	A 276 Grade 316L
12	Gleitbuchse	CW452K	B 159 UNS C51900

Ausführungen

Typ 03843 - Standardausführung	Technische Daten
Nenngröße	DN	15	20	25	40	50	65	80	100	150
Größenschlüssel - Flansch EN 1092-1 PN40	.X.	0150	0200	0250	0400	0500	0650	0800	1000	1500
Flanschdurchmesser	D-PN	95	105	115	150	165	185	200	235	300
Baulänge	FF	140	150	160	200	230	290	310	350	550
Höhe	H	370	370	375	420	425	510	575	635	685
Länge	E	195	200	200	230	235	300	300	300	350
Antrieb-Ø	M	abhängig vom Antrieb
Schlüsselweite	S₂	30	30	30	36	36	36	36	41	41
Gewicht ohne Antrieb	ca. kg	4,6	6,5	8,5	12,0	16,0	30,0	36,0	53,0	100,0
*Kvs - Wert	m³/h	4,3	6,7	11,5	22,6	37,1	71,1	104,0	170,0	350,0
*Cv - Wert	gal/min	5,0	7,8	13,4	26,3	43,2	82,9	121,3	198,3	408,4
Hub	mm	10	7	9	11	15	23	23	30	40
