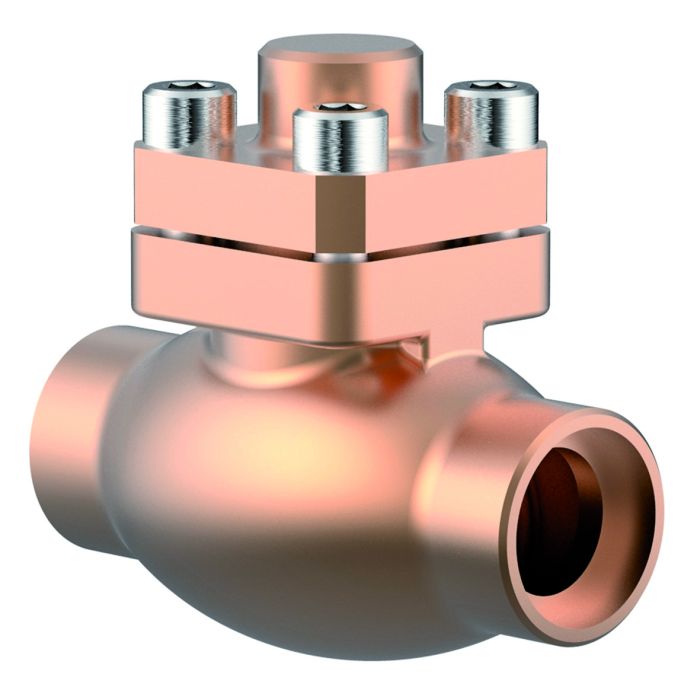

Typ 05412 - Rückschlagventil
Das im Bild dargestellte Produkt kann vom verkauften Produkt abweichen.
Verwendungsbereich
Verwendungsbereich:
Zugelassen für Luftgase, Dämpfe und tiefkalte verflüssigte Gase inkl. LNG.
Zulässige Betriebstemperatur: -196°C (77K) bis +120°C (393K)
Beschreibung
Tieftemperatur-Rückschlagventile, PN50
Gehäuse und aufgeflanschter Deckel aus Bronze
mit Schließfeder, Öffnungsdruck ca. 0,1 bar
"¦öl- und fettfrei für Sauerstoff¦"
Artikel-Nr. 05412.X.0001
beiderseits Lötmuffe für Kupferrohr nach DIN EN 12449 oder ASTM B88
Verfügbare Sonderausführungen - nur auf Anfrage:
· beiderseits Lötmuffe für Edelstahlrohr nach ISO 1127
Zertifikate
type-examination for LNG (DIN EN 12567)
Canadian Registration Number (CRN)
License of Special Equipment (China) (TS)
Pressure Equipment Directive (2014/68/EU)
Ukraine (Ukraine)
Datenblätter
Betriebsanleitung
Konformitätserklärungen
Pressure Equipment Safety Regulation 2016 (PESR 2016)
Pressure Equipment Directive (2014/68/EU)
Livebestand: Nicht auf Lager pcs (AUF LAGER)
| Type (Baureihe) | 05412 |
|---|---|
| Anwendung | LNG, Luftgase |
| Anwendungsbereich | Transport, Lagerung, Betankung, Prozesse |
| Artikelnummer | CR_05412_1 |
Werkstoffe |
DIN EN |
ASTM |
|
|---|---|---|---|
1 |
Gehäuse |
CC491K |
B 62 UNS C83600 |
2 |
Dichtung |
PTFE / Elektrocarbon (25%) |
|
3 |
Abschlusskörper |
CW614N |
B 283 UNS C38500 |
4 |
Feder |
CW452K |
B 159 UNS C51900 |
5 |
Oberteildichtung |
PTFE |
|
6 |
Deckelschrauben |
1.4301/A2 |
A 194 B8 |
7 |
Deckel |
CC493K |
B 505 UNS C93200 |
Typ 05412 - Standardausführung |
Technische Daten |
|||||||
|---|---|---|---|---|---|---|---|---|
Nenngröße |
DN |
10 |
15 |
20 |
25 |
32 |
40 |
50 |
Größenschlüssel |
.X. |
X=DNRA, Beispiel: Ventil DN10 für Kupferrohr RAØ12mm, X=1012 |
||||||
Baulänge |
FF |
60 |
85 |
85 |
115 |
115 |
140 |
160 |
Höhe |
H |
71 |
71 |
72 |
75 |
87 |
95 |
95 |
äußerer Rohr Ø |
RA |
abhängig von Bestellung |
||||||
Muffentiefe |
b |
6 |
6 |
8 |
8 |
10 |
13 |
20 |
Gewicht |
ca. kg |
0,7 |
1,0 |
1,3 |
1,6 |
2,4 |
3,9 |
5,7 |
Kvs - Wert |
m³/h |
1,6 |
4,3 |
6,7 |
11,5 |
12,1 |
22,6 |
37,1 |
Cv - Wert |
gal/min |
1,9 |
5,0 |
7,8 |
13,4 |
14,1 |
26,3 |
43,2 |
