Typ 05412 - Rückschlagventil

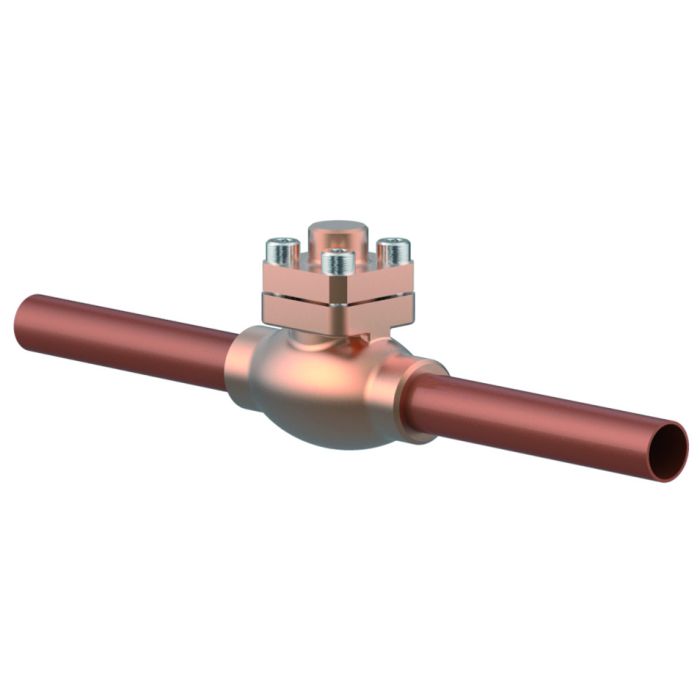

Das im Bild dargestellte Produkt kann vom verkauften Produkt abweichen.
Verwendungsbereich
Verwendungsbereich:
Zugelassen für Luftgase, Dämpfe und tiefkalte verflüssigte Gase inkl. LNG.
Zulässige Betriebstemperatur: -196°C (77K) bis +120°C (393K)
Beschreibung
Tieftemperatur-Rückschlagventile, PN50 (DN10-25), PN40 (DN32), PN35 (DN40-50)
Gehäuse und aufgeflanschter Deckel aus Bronze
mit Schließfeder, Öffnungsdruck ca. 0,1 bar
"¦öl- und fettfrei für Sauerstoff¦"
Artikel-Nr. 05412.X.0008
beiderseits eingelötetes Kupferrohr nach DIN EN 12449
Zertifikate
type-examination for LNG (DIN EN 12567)
Canadian Registration Number (CRN)
License of Special Equipment (China) (TS)
Pressure Equipment Directive (2014/68/EU)
Ukraine (Ukraine)
Datenblätter
Betriebsanleitung
Konformitätserklärungen
Pressure Equipment Safety Regulation 2016 (PESR 2016)
Pressure Equipment Directive (2014/68/EU)
Livebestand: Nicht auf Lager pcs (AUF LAGER)
| Type (Baureihe) | 05412 |
|---|---|
| Anwendung | LNG, Luftgase |
| Anwendungsbereich | Transport, Lagerung, Betankung, Prozesse |
| Artikelnummer | CR_05412_2 |
Werkstoffe |
DIN EN |
ASTM |
|
|---|---|---|---|
1 |
Gehäuse |
CC491K |
B 62 UNS C83600 |
2 |
Dichtung |
PTFE / Elektrocarbon (25%) |
|
3 |
Abschlusskörper |
CW614N |
B 283 UNS C38500 |
4 |
Feder |
CW452K |
B 159 UNS C51900 |
5 |
Oberteildichtung |
PTFE |
|
6 |
Deckelschrauben |
1.4301/A2 |
A 194 B8 |
7 |
Deckel |
CC493K |
B 505 UNS C93200 |
8 |
Kupferrohr |
CW024A |
B 152 UNS C12200 |
Typ 05412 - Standardausführung |
Technische Daten |
||||||||
|---|---|---|---|---|---|---|---|---|---|
Nenngröße |
DN |
10 |
15 |
15 |
20 |
25 |
32 |
40 |
50 |
Größenschlüssel |
.X. |
1012 |
1515 |
1518 |
2022 |
2528 |
3235 |
4042 |
5054 |
Baulänge |
FF |
360 |
385 |
385 |
385 |
415 |
415 |
420 |
460 |
Höhe |
H |
71 |
71 |
71 |
72 |
75 |
87 |
95 |
95 |
äußerer Rohr Ø |
RA |
12,0 |
15,0 |
18,0 |
22,0 |
28,0 |
35,0 |
42,0 |
54,0 |
Wandstärke |
a |
1,0 |
1,5 |
1,5 |
1,5 |
1,5 |
1,5 |
1,5 |
2,0 |
Gewicht |
ca. kg |
0,8 |
1,1 |
1,1 |
1,4 |
2,0 |
2,8 |
4,5 |
6,5 |
Kvs - Wert |
m³/h |
2,2 |
4,3 |
4,3 |
6,7 |
11,5 |
12,1 |
22,6 |
37,1 |
Cv - Wert |
gal/min |
2,6 |
5,0 |
5,0 |
7,8 |
13,4 |
14,1 |
26,3 |
43,2 |
