Typ 06001

Datenblatt ID: CR_06001_2

Verwendungsbereich

chevron-down

Verwendungsbereich:

Vorgesehen als Überströmventil gegen unzulässige Drucküberschreitung in nicht zulassungspflichtigen

Leitungssystemen und Druckbehältern.

Zulässige Betriebstemperatur: -196°C (77K) bis +65°C (338K)

Beschreibung

chevron-down

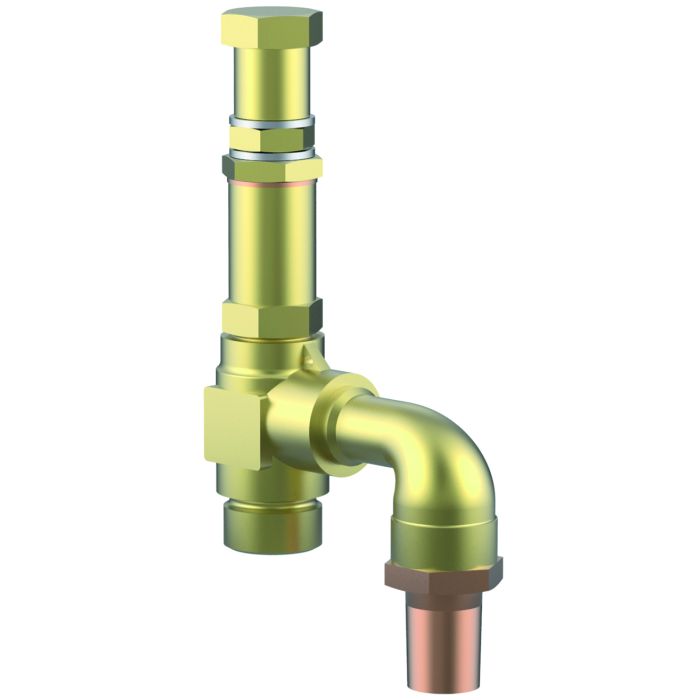

Tieftemperatur-Eck-Überströmventile aus Bronze mit Rohrbogen und Schalldämpfer

zur Geräuschreduzierung, PN40, nicht bauteilgeprüft

mit Verstelleinrichtung,

Abschlusskörper mit PTFE/Kohle-Dichtung,

Eintritt: Außengewinde Typ G nach ISO 228/1

"öl- und fettfrei für Sauerstoff"

Artikel-Nr. 06001.0400.9001 (11,0 bis 16,0 bar)

Artikel-Nr. 06001.0400.9002 (16,0 bis 21,0 bar)

Artikel-Nr. 06001.0400.9003 (22,0 bis 28,0 bar)

Artikel-Nr. 06001.0400.9004 (28,0 bis 36,0 bar)

Verfügbare Sonderausführungen - nur auf Anfrage:

· andere Federbereiche nach Kundenspezifikation

Zertifikate

chevron-down
Transportable Pressure Equipment Directive (2010/35/EU) chevron-down
0045/201/1321/Z/00065/18/oD/002(02)
Pressure Equipment Directive (2014/68/EU) chevron-down
0045/202/1201/Z/00616/20/D/001(01)
TÜV Verband (Approval mark number) chevron-down
24-1048
24-1048
Transportable Pressure Equipment Regulation 2009 (TPER 2009) chevron-down
0038/UK/TPER/MUM/PRJ1110512846/4
0038/UK/TPER/MUM/PRJ11100427971/2 Iss. 04
License of Special Equipment (China) (TS) chevron-down
TSF700D36-2029
Gas Cylinder Rules 2016 (India) (GCR 2016) chevron-down
G.3(40)287/I
Ukraine (Ukraine) chevron-down
UA.TR.107.135.03-26
UA.TR.107.127.07-26
UA.D.135.01-26
Korean Gas Safety (KGS) chevron-down
ES-505

Datenblätter

chevron-down
CR_06001_2_de.pdf

Betriebsanleitung

chevron-down
HEROSE-Manual-CR_06001_2-1

Konformitätserklärungen

chevron-down
Transportable Pressure Equipment Directive (2010/35/EU) chevron-down
TTSV (DE, EN, CN)
TTSV (DE, EN, CZ)
TTSV (DE, EN, ES)
TTSV (DE, EN, FR)
TTSV (DE, EN, IT)
TTSV (DE, EN, NL)
TTSV (DE, EN, PL)
TTSV (DE, EN, RU)
Transportable Pressure Equipment Regulation 2009 (TPER 2009) chevron-down
TTSV (DE, EN)
Pressure Equipment Safety Regulation 2016 (PESR 2016) chevron-down
001 SV (EN)
Pressure Equipment Directive (2014/68/EU) chevron-down
001SV (DE, EN, CN)
001SV (DE, EN, CZ)
001SV (DE, EN, ES)
001SV (DE, EN, FR)
001SV (DE, EN, IT)
001SV (DE, EN, NL)
001SV (DE, EN, PL)
001SV (DE, EN, RU)
Weitere Informationen
Type (Baureihe) 06001
Anwendung LNG
Anwendungsbereich Transport, Lagerung, Betankung, Prozesse
Artikelnummer CR_06001_2

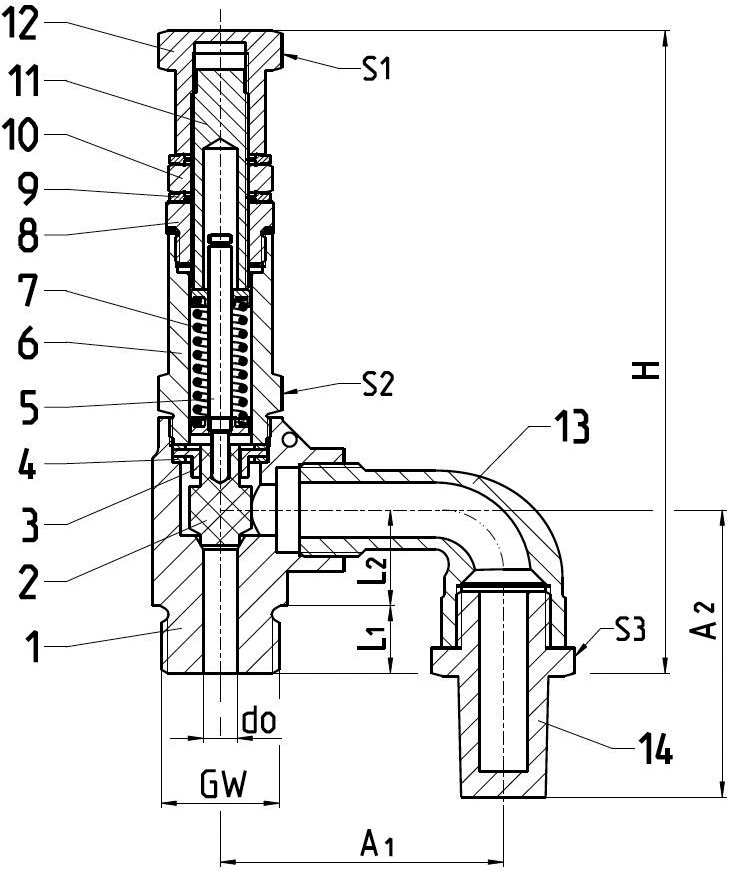

Werkstoffe

Werkstoffe

DIN EN

ASTM

1

Gehäuse

CW610N

B 283 UNS C36500

2

Teller

PTFE / Elektrocarbon (25%)

3

Führungsscheibe

CW614N

B 283 UNS C38500

4

Kupferring

Kupfer

Kupfer

5

Spindel

CW614N

B 283 UNS C38500

6

Federhaube

CW614N

B 283 UNS C38500

7

Feder

1.4571

A 313 Grade 316Ti

8

Verschlussschraube

CW614N

B 283 UNS C38500

9

Ring

FKM/V4A

10

Mutter

CW614N

B 283 UNS C38500

11

Stellschraube

CW614N

B 283 UNS C38500

12

Verschlussschraube

CW614N

B 283 UNS C38500

13

Rohrbogen

CW614N

B 283 UNS C38500

14

Schalldämpfer

CC483K

B 30 UNS C90800
Ausführungen

Typ 06001

Technische Daten

Nenngröße

GW

1/2

Sitzdurchmesser

d0

6,0

Größenschlüssel

.X.

0400

Höhe

H

103

Länge

L1

12

Länge

L2

17

Länge

A1

51

Schlüsselweite

S1

19

Schlüsselweite

S2

19

Schlüsselweite

S3

22

Gewicht

ca. kg

0,39
