Typ 06001

Datenblatt ID: CR_06001

Verwendungsbereich

chevron-down

Verwendungsbereich:

Vorgesehen als Sicherheitseinrichtung zur Absicherung von Rohrleitungen und Anlagenteilen gegen thermische

Expansion. Zugelassen für Luftgase, Dämpfe und tiefkalte verflüssigte Gase inkl. LNG.

Zulässige Betriebstemperatur: -196°C (77K) bis +65°C (338K), geeignet für waagerechten Einbau

Beschreibung

chevron-down

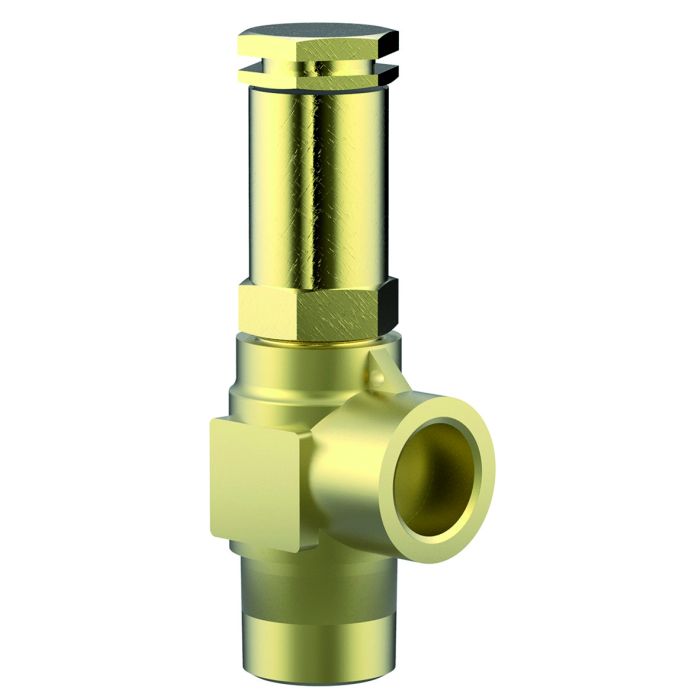

Tieftemperatur-Eck-Sicherheitsventile aus Messing, PN63, bauteilgeprüft TÜV-SV.1048. D/G/F

Normal-Sicherheitsventil,

Abschlusskörper aus PTFE/Kohle, geschlossene Federhaube

Austritt: Innengewinde Rc 3/8 nach ISO 7/1

"öl- und fettfrei für Sauerstoff"

Artikel-Nr. 06001.X.0000

Eintritt: Außengewinde Typ R nach ISO 7/1

Artikel-Nr. 06001.X.2000

Eintritt: Außengewinde Typ G nach ISO 228/1

Artikel-Nr. 06001.X.5000

Eintritt: Außengewinde NPT nach ANSI B 1.20.1

Verfügbare Sonderausführungen - nur auf Anfrage:

· mit montiertem Bogen am Austritt

Zertifikate

chevron-down
Transportable Pressure Equipment Directive (2010/35/EU) chevron-down
0045/201/1321/Z/00065/18/oD/002(02)
Pressure Equipment Directive (2014/68/EU) chevron-down
0045/202/1201/Z/00616/20/D/001(01)
TÜV Verband (Approval mark number) chevron-down
24-1048
24-1048
Transportable Pressure Equipment Regulation 2009 (TPER 2009) chevron-down
0038/UK/TPER/MUM/PRJ1110512846/4
0038/UK/TPER/MUM/PRJ11100427971/2 Iss. 04
License of Special Equipment (China) (TS) chevron-down
TSF700D36-2029
Gas Cylinder Rules 2016 (India) (GCR 2016) chevron-down
G.3(40)287/I
Ukraine (Ukraine) chevron-down
UA.TR.107.135.03-26
UA.TR.107.127.07-26
UA.D.135.01-26
Korean Gas Safety (KGS) chevron-down
ES-505

Datenblätter

chevron-down
CR_06001_2_de.pdf
CR_06001_de.pdf

Konformitätserklärungen

chevron-down
Transportable Pressure Equipment Directive (2010/35/EU) chevron-down
TTSV (DE, EN, CN)
TTSV (DE, EN, CZ)
TTSV (DE, EN, ES)
TTSV (DE, EN, FR)
TTSV (DE, EN, IT)
TTSV (DE, EN, NL)
TTSV (DE, EN, PL)
TTSV (DE, EN, RU)
Transportable Pressure Equipment Regulation 2009 (TPER 2009) chevron-down
TTSV (DE, EN)
Pressure Equipment Safety Regulation 2016 (PESR 2016) chevron-down
001 SV (EN)
Pressure Equipment Directive (2014/68/EU) chevron-down
001SV (DE, EN, CN)
001SV (DE, EN, CZ)
001SV (DE, EN, ES)
001SV (DE, EN, FR)
001SV (DE, EN, IT)
001SV (DE, EN, NL)
001SV (DE, EN, PL)
001SV (DE, EN, RU)
Weitere Informationen
Type (Baureihe) 06001
Anwendung LNG
Anwendungsbereich Transport, Lagerung, Betankung, Prozesse
Artikelnummer CR_06001

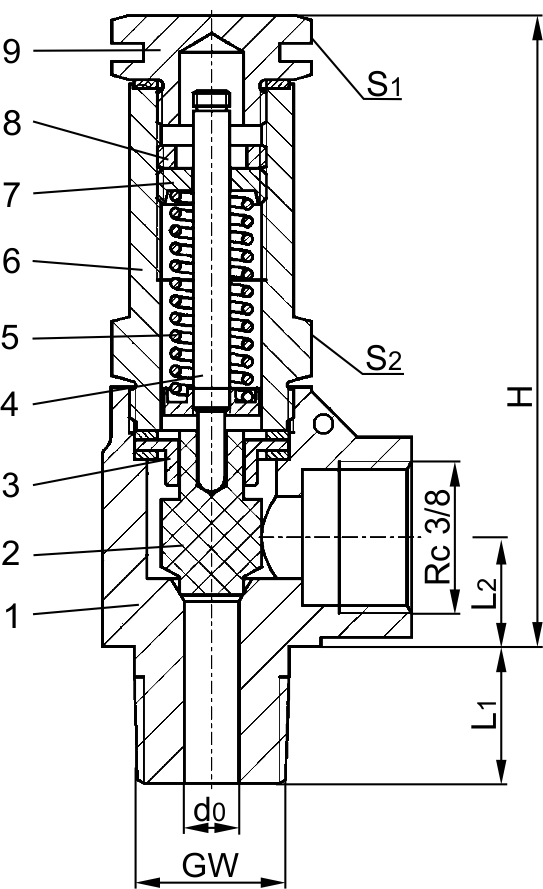

Werkstoffe

Werkstoffe

DIN EN

ASME/ASTM

1

Gehäuse

CW617N

EN12165 CW617N Code Case 1750

2

Teller

PTFE / Elektrocarbon (25%)

3

Führungsscheibe

CW614N

EN12164 CW614N Code Case 1750

4

Spindel

CW614N

EN12164 CW614N Code Case 1750

5

Feder

1.4571

A 313 Grade 316Ti

6

Haube

CW614N

EN12164 CW614N Code Case 1750

7

Federspanner

CW614N

EN12164 CW614N Code Case 1750

8

Gewindering

CW614N

EN12164 CW614N Code Case 1750

9

Verschlussschraube

CW614N

EN12164 CW614N Code Case 1750
Ausführungen

Typ 06001

Technische Daten

Nenngröße

GW

1/4

3/8

1/2

Sitzdurchmesser

d0

6,0

6,0

6,0

Größenschlüssel

.X.

0200

0300

0400

Ansprechdruck

bar

5,0-55,0

5,0-55,0

5,0-55,0

Höhe

H

70

70

70

Länge

L1

13

15

17

Länge

L2

13

13

13

Schlüsselweite

S1

19

19

19

Schlüsselweite

S2

19

19

19

Gewicht

ca. kg

0,18

0,195

0,21

Ausflussziffer

αw

0,09

0,09

0,09
