Typ 06381

Datenblatt ID: CR_06381_2

Verwendungsbereich

chevron-down

Verwendungsbereich:

Vorgesehen als Überströmventil gegen unzulässige Drucküberschreitung in nicht zulassungspflichtigen

Leitungssystemen und Druckbehältern.

Zulässige Betriebstemperatur: -196°C (77K) bis +185°C (458K)

Beschreibung

chevron-down

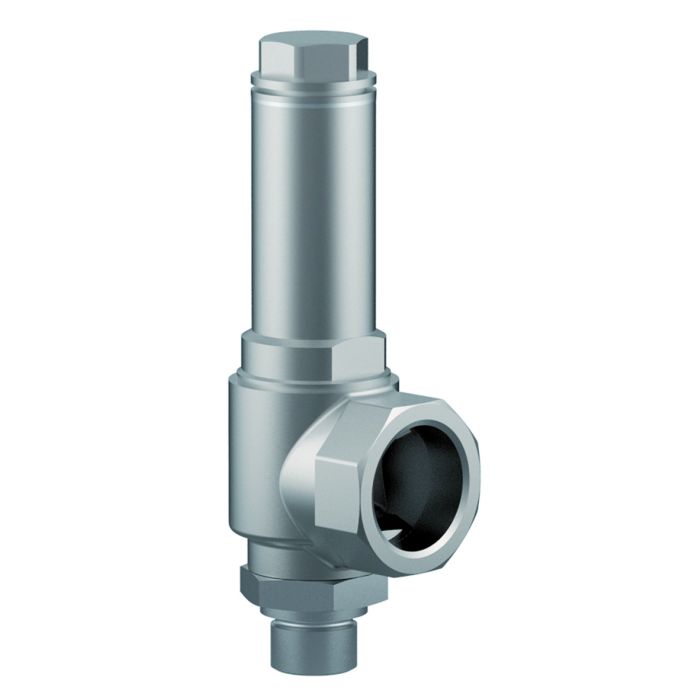

Tieftemperatur-Eck-Überströmventile aus Edelstahl, PN40, nicht bauteilgeprüft

Abschlusskörper metallisch dichtend, geschlossene Federhaube,

Eintritt: Außengewinde Typ G nach ISO 228/1

Austritt: Innengewinde Typ G nach ISO 228/1

"¦öl- und fettfrei für Sauerstoff¦"

Artikel-Nr. 06381.X.9005 (0,5 bis 1,5 bar)

Artikel-Nr. 06381.X.9003 (1,0 bis 4,0 bar)

Artikel-Nr. 06381.X.9001 (3,0 bis 8,0 bar)

Artikel-Nr. 06381.X.9002 (7,0 bis 17,0 bar)

Artikel-Nr. 06381.X.9004 (16,0 bis 21,0 bar)

Artikel-Nr. 06381.X.9007 (21,0 bis 28,0 bar)

Artikel-Nr. 06381.X.9006 (28,0 bis 36,0 bar)

Verfügbare Sonderausführungen - nur auf Anfrage:

· andere Federbereiche nach Kundenspezifikation

Zertifikate

chevron-down
Transportable Pressure Equipment Directive (2010/35/EU) chevron-down
07/201/1321/Z/0066/18/oD/001(01)
Pressure Equipment Directive (2014/68/EU) chevron-down
0045/202/1201/Z/00232/20/D/001(02)
ASME Code (ASME Code Section VIII) chevron-down
NB_EN_91224
31820
NBBI 78711 278163
Canadian Registration Number (CRN) chevron-down
0G20613.5 - Ontario
0G20613.5N - Nunavut
0G20613.5T - Northwest Territories
0G20613.5Y - Yukon
0G20613.50 - Newfoundland and Labrador
0G20613.52 - Alberta
0G20613.57 - New Brunswick
0G20613.58 - Nova Scotia
0G20613.59 - Prince Edward Island
CSA-0G20613.56 - Quebec and Saskatchewan
TÜV Verband (Approval mark number) chevron-down
22-780
22-780
Transportable Pressure Equipment Regulation 2009 (TPER 2009) chevron-down
0038/UK/TPER/MUM/PRJ11100427971/2 Iss. 04
0038/UK/TPER/MUM/PRJ11100512846/2
Lloyd's Register (Class Rules) chevron-down
LR25294473TA
LR2695076QAES
Ukraine (Ukraine) chevron-down
UA.TR.107.135.03-26
UA.TR.107.127.07-26
UA.D.135.01-26

Datenblätter

chevron-down
CR_06381_2_de.pdf

Betriebsanleitung

chevron-down
HEROSE-Manual-CR_06381_2-1

Konformitätserklärungen

chevron-down
Transportable Pressure Equipment Directive (2010/35/EU) chevron-down
TTSV (DE, EN, CN)
TTSV (DE, EN, CZ)
TTSV (DE, EN, ES)
TTSV (DE, EN, FR)
TTSV (DE, EN, IT)
TTSV (DE, EN, NL)
TTSV (DE, EN, PL)
TTSV (DE, EN, RU)
Transportable Pressure Equipment Regulation 2009 (TPER 2009) chevron-down
TTSV (DE, EN)
Pressure Equipment Safety Regulation 2016 (PESR 2016) chevron-down
001 SV (EN)
Pressure Equipment Directive (2014/68/EU) chevron-down
001SV (DE, EN, CN)
001SV (DE, EN, CZ)
001SV (DE, EN, ES)
001SV (DE, EN, FR)
001SV (DE, EN, IT)
001SV (DE, EN, NL)
001SV (DE, EN, PL)
001SV (DE, EN, RU)
Weitere Informationen
Type (Baureihe) 06381
Anwendung LNG
Anwendungsbereich Transport, Lagerung, Betankung, Prozesse
Artikelnummer CR_06381_2

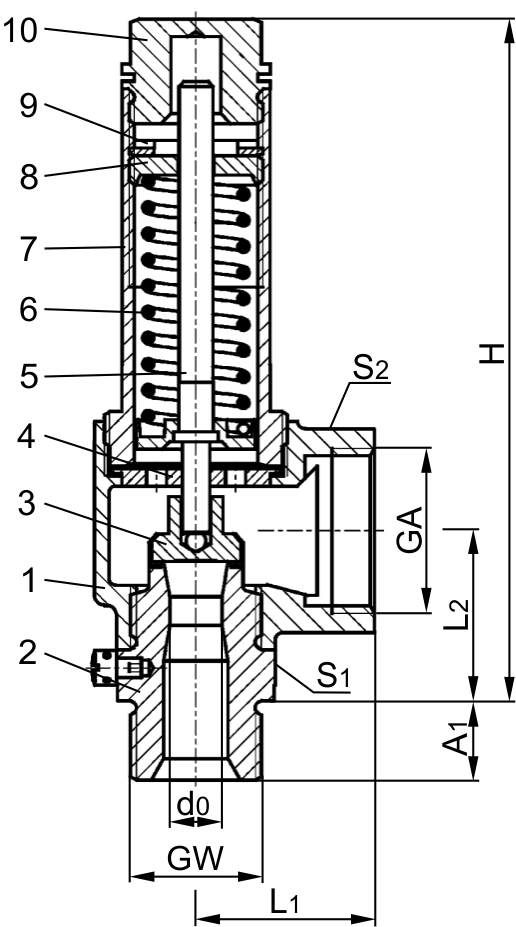

Werkstoffe

Werkstoffe

DIN EN

ASTM

1

Austrittskörper

1.4308

A 351 CF8

2

Eintrittskörper

1.4301

A 276 Grade 304

3

Teller

1.4541

A 276 Grade 321

4

Führungsscheibe

1.4301

A 276 Grade 304

5

Spindel

1.4571

A 276 Grade 316Ti

6

Feder

1.4571

A 313 Grade 316Ti

7

Haube

1.4308

A 351 CF 8

8

Federspanner

1.4301

A 276 Grade 304

9

Stellschraube

1.4571

A 276 Grade 316Ti

10

Verschlussschraube

1.4301

A 276 Grade 304
Ausführungen

Typ 06381

Technische Daten

Nenngröße

GW

1/2

3/4

Sitzdurchmesser

d0

10,5

10,5

Größenschlüssel

.X.

1004

1006

Austritt

GA

1

1

Höhe

H

139

139

Länge

L1

36

36

Länge

L2

34

34

Länge

A1

14

16

Schlüsselweite

S1

30

32

Schlüsselweite

S2

41

41

Gewicht

ca. kg

0,77

0,79
