HEROSE Typ 06383

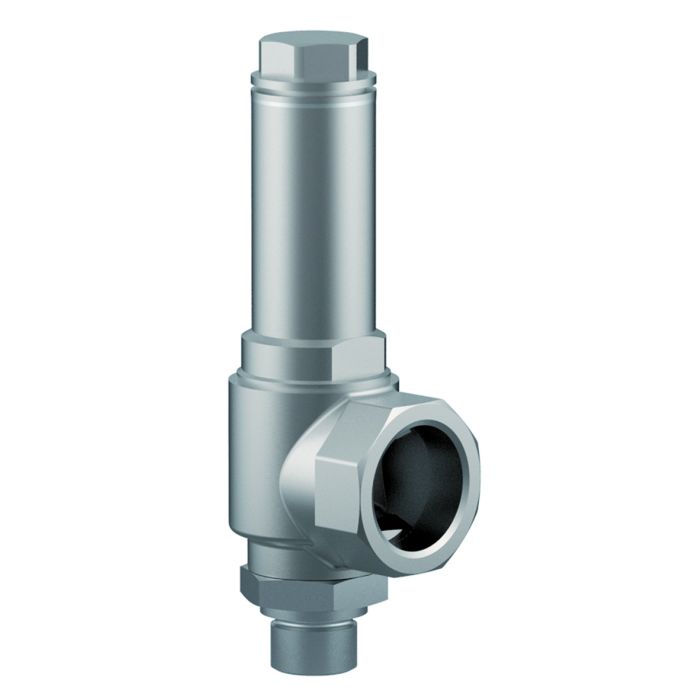

Das im Bild dargestellte Produkt kann vom verkauften Produkt abweichen.

Typ 06383

Datenblatt ID: CR_06383

Verwendungsbereich

Verwendungsbereich:

Vorgesehen als Sicherheitseinrichtung gegen unzulässige Drucküberschreitung in ortsfesten und beweglichen

Druckbehältern und Druckgasbehältern. Zugelassen für Luftgase, Dämpfe und tiefkalte verflüssigte Gase inkl. LNG und H2.

Zulässige Betriebstemperatur: -255°C (18K) bis +185°C (458K), geeignet für waagerechten Einbau

Beschreibung

Tieftemperatur-Eck-Sicherheitsventile aus Edelstahl, PN50, bauteilgeprüft TÜV-SV.780. D/G

Vollhub-Sicherheitsventil, Sitzdurchmesser d₀=23mm Normal-Sicherheitsventil,

Abschlusskörper mit PTFE/Kohle-Dichtung, Sitzdurchmesser d₀=23mm mit PCTFE-Dichtung, geschlossene Federhaube

"¦öl- und fettfrei für Sauerstoff¦"

Artikel-Nr. 06383.X.0000

Eintritt: Außengewinde Typ G nach ISO 228/1, Austritt: Innengewinde Typ G nach ISO 228/1

Artikel-Nr. 06383.X.2000

Eintritt: Außengewinde Typ R nach ISO 7/1, Austritt: Innengewinde Typ G nach ISO 228/1

Artikel-Nr. 06383.X.5000

Eintritt: Außengewinde NPT nach ANSI B 1.20.1, Austritt: Innengewinde Typ G nach ISO 228/1

Artikel-Nr. 06383.X.6000

Eintritt: Außengewinde NPT nach ANSI B 1.20.1, Austritt: Innengewinde NPT nach ANSI B 1.20.1

Artikel-Nr. 06383.X.X070

Wasserstoffausführung mit Eintrittskörper aus 1.4404/316L

Zertifikate

Pressure Equipment Directive (2014/68/EU)

0045/202/1201/Z/00232/20/D/001(02)

Transportable Pressure Equipment Directive (2010/35/EU)

07/201/1321/Z/0066/18/oD/001(01)

ASME Code (ASME Code Section VIII)

NB-18

TPB 161101 HEG-M91101

NB18_EN_91101

NB-18

31820

NBBI 78711 278163

Canadian Registration Number (CRN)

0G07343.50R4_Newfoundland and Labrador

0G07343.51R4 - British Columbia

0G07343.52R4_Alberta

0G07343.54R4_Manitoba

0G07343.56R4_Quebec

0G07343.57R4_New Brunswick

0G07343.5NR4_Nunavut

0G07343.5R4_Ontario

0G07343.5TR4_Northwest Territories

0G07343.5YR4_Yukon

0G07343.58R4_Nova Scotia

0G07343.59R4_Prince Edward Island

ClassNK (Class Rules)

TA22180M

TÜV Verband (Approval mark number)

22-780

BV (Class Rules)

33356/C0 BV

SMS.W.I./11744/C.0

RINA (Class Rules)

MAC322723XG

CCS (Class Rules)

HB24PTB00028

HB25PTB00055

Transportable Pressure Equipment Regulation 2009 (TPER 2009)

0038/UK/TPER/MUM/PRJ11100427971/2 Iss. 04

0038/UK/TPER/MUM/PRJ11100512846/2

License of Special Equipment (China) (TS)

TSF700D36-2029

Lloyd's Register (Class Rules)

LR25294473TA

LR2695076QAES

ABS (Class Rules)

25-0381115-PDA

092776-7471959-006

Gas Cylinder Rules 2016 (India) (GCR 2016)

G.3(40)287/I

Ukraine (Ukraine)

UA.TR.107.135.03-26

UA.TR.107.127.07-26

UA.D.135.01-26

DNV (Class Rules)

TAP0000355

Datenblätter

CR_06383_de.pdf

Betriebsanleitung

HEROSE-Manual-CR_06383-1

Konformitätserklärungen

Transportable Pressure Equipment Directive (2010/35/EU)

TTSV (DE, EN, CN)

TTSV (DE, EN, CZ)

TTSV (DE, EN, ES)

TTSV (DE, EN, FR)

TTSV (DE, EN, IT)

TTSV (DE, EN, NL)

TTSV (DE, EN, PL)

TTSV (DE, EN, RU)

Transportable Pressure Equipment Regulation 2009 (TPER 2009)

TTSV (DE, EN)

Pressure Equipment Safety Regulation 2016 (PESR 2016)

001 SV (EN)

Pressure Equipment Directive (2014/68/EU)

001SV (DE, EN, CN)

001SV (DE, EN, CZ)

001SV (DE, EN, ES)

001SV (DE, EN, FR)

001SV (DE, EN, IT)

001SV (DE, EN, NL)

001SV (DE, EN, PL)

001SV (DE, EN, RU)

Weitere Informationen
Werkstoffe
Ausführungen
Produktvarianten

Weitere Informationen

Type (Baureihe)	06383
Anwendung	H2, LNG, Luftgase
Anwendungsbereich	Herstellung, Transport, Lagerung, Anwendung, Betankung, Prozesse
Artikelnummer	CR_06383

Werkstoffe

Werkstoffe		DIN EN	ASME/ASTM
1	Austrittskörper	1.4308	A 351 CF8
2	Eintrittskörper	1.4301/1.4404	A 479 Grade 304/316L
3	Dichtung	PTFE / Elektrocarbon (25%) PCTFE (d₀23)
4	Teller	1.4301	A 479 Grade 304
5	Führungsscheibe	1.4301	A 479 Grade 304
6	Spindel	1.4301	A 479 Grade 304
7	Feder	1.4571	A 313 Grade 316Ti
8	Haube	1.4308	A 351 CF8
9	Federspanner	1.4301	A 479 Grade 304
10	Gewindering	1.4301	A 479 Grade 304
11	Verschlussschraube	1.4301	A 479 Grade 304

Ausführungen

Typ 06383	Technische Daten
Nenngröße	GW	1/2	3/4	1/2	3/4	1	1-1/4	1-1/2	2
Sitzdurchmesser	d₀	7,0	7,0	10,5	10,5	15,0	23,0	23,0	23,0
Größenschlüssel	.X.	0704	0706	1004	1006	1510	2312	2314	2320
Ansprechdruck	bar	3,3-50,0	3,3-50,0	2,9-50,0	2,9-50,0	2,9-50,0	2,0-50,0	2,0-50,0	2,0-50,0
Austritt	GA	1	1	1	1	1-1/4	2	2	2
Höhe	H	140	140	140	140	157	218	218	216
Länge	L₁	14	16	14	16	18	20	20	25
Länge	L₂	36	36	36	36	42	56	56	54
Schlüsselweite	S₁	30	30	30	30	41	55	55	65
Schlüsselweite	S₂	41	41	41	41	50	70	70	70
Gewicht	ca. kg	0,78	0,80	0,76	0,79	1,27	3,05	3,10	3,30
Ausflussziffer	α_w	0,82	0,82	0,58	0,58	0,5	0,62	0,62	0,62
Ausflussziffer	rated slope	0,862	0,862	1,517	1,517	2,769	7,55	7,55	7,55
