Typ 06386

Datenblatt ID: CR_06386_2

Verwendungsbereich

chevron-down

Verwendungsbereich:

Vorgesehen als Überströmventil gegen unzulässige Drucküberschreitung in nicht zulassungspflichtigen

Leitungssystemen und Druckbehältern.

Zulässige Betriebstemperatur: -196°C (77K) bis +185°C (458K)

Beschreibung

chevron-down

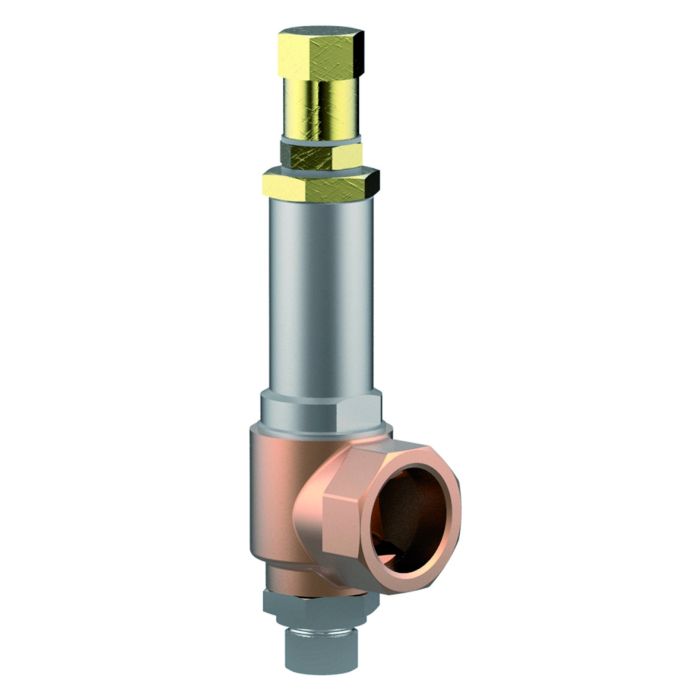

Tieftemperatur-Eck-Überströmventile aus Bronze, PN40, nicht bauteilgeprüft

mit Verstelleinrichtung,

Abschlusskörper metallisch dichtend, geschlossene Federhaube,

Eintritt: Außengewinde Typ G nach ISO 228/1

Austritt: Innengewinde Typ G nach ISO 228/1

"¦öl- und fettfrei für Sauerstoff¦"

Artikel-Nr. 06386.X.9005 (0,5 bis 1,5 bar)

Artikel-Nr. 06386.X.9003 (1,0 bis 4,0 bar)

Artikel-Nr. 06386.X.9001 (3,0 bis 8,0 bar)

Artikel-Nr. 06386.X.9002 (7,0 bis 17,0 bar)

Artikel-Nr. 06386.X.9004 (16,0 bis 21,0 bar)

Artikel-Nr. 06386.X.9007 (21,0 bis 28,0 bar)

Artikel-Nr. 06386.X.9006 (28,0 bis 36,0 bar)

Verfügbare Sonderausführungen - nur auf Anfrage:

· andere Federbereiche nach Kundenspezifikation

Zertifikate

chevron-down
Pressure Equipment Directive (2014/68/EU) chevron-down
0045/202/1201/Z/00232/20/D/001(02)
Transportable Pressure Equipment Directive (2010/35/EU) chevron-down
07/201/1321/Z/0066/18/oD/001(01)
ASME Code (ASME Code Section VIII) chevron-down
NB_EN_91224
31820
NBBI 78711 278163
Canadian Registration Number (CRN) chevron-down
0G20613.5 - Ontario
0G20613.5N - Nunavut
0G20613.5T - Northwest Territories
0G20613.5Y - Yukon
0G20613.50 - Newfoundland and Labrador
0G20613.52 - Alberta
0G20613.57 - New Brunswick
0G20613.58 - Nova Scotia
0G20613.59 - Prince Edward Island
CSA-0G20613.56 - Quebec and Saskatchewan
ClassNK (Class Rules) chevron-down
TA22180M
TÜV Verband (Approval mark number) chevron-down
22-780
22-780
BV (Class Rules) chevron-down
33356/C0 BV
SMS.W.I./11744/C.0
Transportable Pressure Equipment Regulation 2009 (TPER 2009) chevron-down
0038/UK/TPER/MUM/PRJ11100427971/2 Iss. 04
0038/UK/TPER/MUM/PRJ11100512846/2
License of Special Equipment (China) (TS) chevron-down
TSF700D36-2029
ABS (Class Rules) chevron-down
25-0381115-PDA
25-0381115-PDA
092776-7471959-006
Ukraine (Ukraine) chevron-down
UA.TR.107.135.03-26
UA.TR.107.127.07-26
UA.D.135.01-26

Datenblätter

chevron-down
CR_06386_2_de.pdf

Betriebsanleitung

chevron-down
HEROSE-Manual-CR_06386_2-1

Konformitätserklärungen

chevron-down
Transportable Pressure Equipment Directive (2010/35/EU) chevron-down
TTSV (DE, EN, CN)
TTSV (DE, EN, CZ)
TTSV (DE, EN, ES)
TTSV (DE, EN, FR)
TTSV (DE, EN, IT)
TTSV (DE, EN, NL)
TTSV (DE, EN, PL)
TTSV (DE, EN, RU)
Transportable Pressure Equipment Regulation 2009 (TPER 2009) chevron-down
TTSV (DE, EN)
Pressure Equipment Safety Regulation 2016 (PESR 2016) chevron-down
001 SV (EN)
Pressure Equipment Directive (2014/68/EU) chevron-down
001SV (DE, EN, CN)
001SV (DE, EN, CZ)
001SV (DE, EN, ES)
001SV (DE, EN, FR)
001SV (DE, EN, IT)
001SV (DE, EN, NL)
001SV (DE, EN, PL)
001SV (DE, EN, RU)
Weitere Informationen
Type (Baureihe) 06386
Anwendung H2, LNG
Anwendungsbereich Herstellung, Transport, Lagerung, Anwendung, Betankung, Prozesse
Artikelnummer CR_06386_2
Werkstoffe

Werkstoffe

DIN EN

ASTM

1

Austrittskörper

CC491K

B 62 UNS C83600

2

Eintrittskörper

1.4301

A 276 Grade 304

3

Teller

1.4541

A 276 Grade 321

4

Führungsscheibe

CW453K

B 103 UNS C52100

5

Spindel

CW453K

B 103 UNS C52100

6

Feder

1.4571

A 313 Grade 316Ti

7

Haube

1.4305

A 314 Grade 303

8

Federspanner

CW614N

B 283 UNS C38500

9

Stellschraube

CW614N

B 283 UNS C38500

10

Verschlussschraube

CW614N

B 283 UNS C38500

11

Mutter

CW614N

B 283 UNS C38500

12

Verschlussschraube

CW614N

B 283 UNS C38500
Ausführungen

Typ 06386

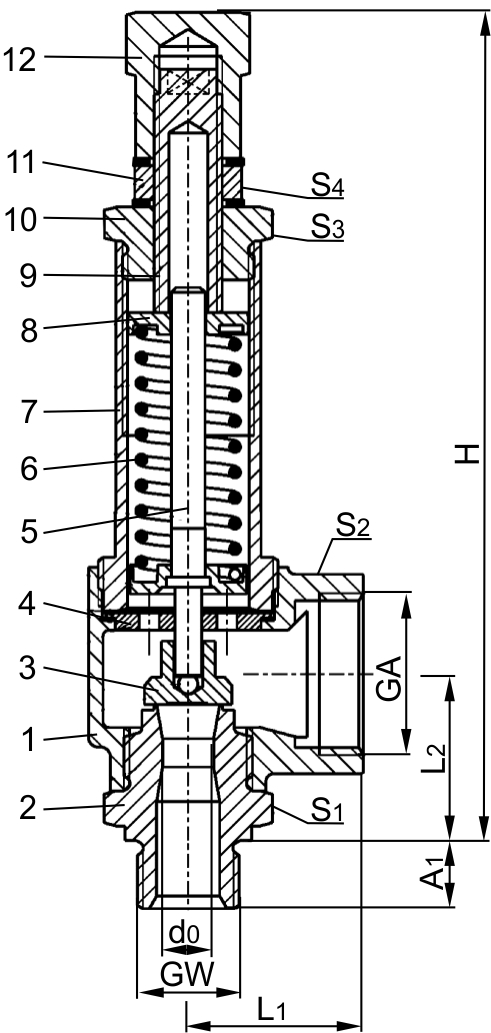

Technische Daten

Nenngröße

GW

1/2

3/4

Sitzdurchmesser

d0

10,5

10,5

Größenschlüssel

.X.

1004

1006

Austritt

GA

1

1

Höhe

H

171

171

Länge

L1

36

36

Länge

L2

34

34

Länge

A1

14

16

Schlüsselweite

S1

30

32

Schlüsselweite

S2

41

41

Schlüsselweite

S3

30

30

Schlüsselweite

S4

22

22

Gewicht

ca. kg

0,78

0,81
