HEROSE Typ 06474

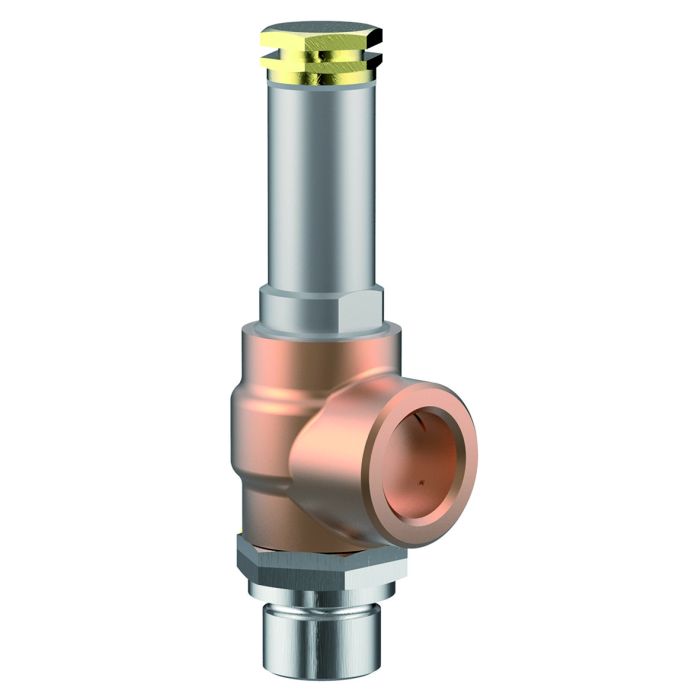

Das im Bild dargestellte Produkt kann vom verkauften Produkt abweichen.

Typ 06474

Datenblatt ID: CR_06474

Verwendungsbereich

Verwendungsbereich:

Vorgesehen als Sicherheitseinrichtung gegen unzulässige Drucküberschreitung in ortsfesten und beweglichen

Druckbehältern und Druckgasbehältern. Zugelassen für Luftgase, Dämpfe und tiefkalte verflüssigte Gase inkl. LNG.

Zulässige Betriebstemperatur: -196°C (77K) bis +150°C (423K), geeignet für waagerechten Einbau

Beschreibung

Tieftemperatur-Eck-Sicherheitsventile aus Bronze, PN63, bauteilgeprüft TÜV-SV.836. D/G

Normal-Sicherheitsventil,

Abschlusskörper mit PTFE/Kohle-Dichtung, geschlossene Federhaube

Austritt: Innengewinde G 1/2 nach ISO 228/1

"öl- und fettfrei für Sauerstoff"

Artikel-Nr. 06474.X.0000

Artikel-Nr. 06474.0600.9000

Eintritt: Außengewinde Typ G nach ISO 228/1

Artikel-Nr. 06474.X.5000

Eintritt: Außengewinde NPT nach ANSI B 1.20.1

Artikel-Nr. 06474.0600.0000

Eintritt: Löt/Schweiß – Verschraubung für äußeren Rohrdurchmesser 12mm

Verfügbare Sonderausführungen - nur auf Anfrage:

· außenliegende Teile vernickelt

· mit montiertem Bogen am Austritt

Zertifikate

Transportable Pressure Equipment Directive (2010/35/EU)

07/201/1321/Z/0068/18/oD0002 Rev. 1

07/201/1321/Z/0068/18/oD/0002 Rev. 1

Pressure Equipment Directive (2014/68/EU)

0045-202-1201-Z-00233-20-D-001(00)

ClassNK (Class Rules)

TA22180M

BV (Class Rules)

33356/C0 BV

SMS.W.I./11744/C.0

RINA (Class Rules)

MAC322723XG

TÜV Verband (Approval mark number)

24-836

License of Special Equipment (China) (TS)

TSF700D36-2029

ABS (Class Rules)

25-0381115-PDA

092776-7471959-006

Ukraine (Ukraine)

UA.TR.107.135.03-26

UA.TR.107.127.07-26

UA.D.135.01-26

Korean Gas Safety (KGS)

ES-505

Datenblätter

CR_06474_de.pdf

Betriebsanleitung

HEROSE-Manual-CR_06474-1

Konformitätserklärungen

Transportable Pressure Equipment Directive (2010/35/EU)

TTSV (DE, EN, CN)

TTSV (DE, EN, CZ)

TTSV (DE, EN, ES)

TTSV (DE, EN, FR)

TTSV (DE, EN, IT)

TTSV (DE, EN, NL)

TTSV (DE, EN, PL)

TTSV (DE, EN, RU)

Pressure Equipment Safety Regulation 2016 (PESR 2016)

001 SV (EN)

Pressure Equipment Directive (2014/68/EU)

001SV (DE, EN, CN)

001SV (DE, EN, CZ)

001SV (DE, EN, ES)

001SV (DE, EN, FR)

001SV (DE, EN, IT)

001SV (DE, EN, NL)

001SV (DE, EN, PL)

001SV (DE, EN, RU)

Weitere Informationen
Werkstoffe
Ausführungen
Produktvarianten

Weitere Informationen

Type (Baureihe)	06474
Anwendung	H2, LNG, Luftgase
Anwendungsbereich	Herstellung, Transport, Lagerung, Anwendung, Betankung, Prozesse
Artikelnummer	CR_06474

Werkstoffe

Werkstoffe		DIN EN	ASME/ASTM
1	Austrittskörper	CC491K	B 62 UNS C83600
2	Eintrittskörper	1.4301	A 276 Grade 304
3	Dichtung	PTFE / Elektrocarbon (25%)
4	Teller	CW452K	B 159 UNS C51900
5	Führungsscheibe	CC493K	B 505 UNS C93200
6	Spindel	CW614N	B 283 UNS C38500
7	Feder	1.4571	A 313 Grade 316Ti
8	Haube	1.4301	A 276 Grade 304
9	Federspanner	CW614N	B 283 UNS C38500
10	Gewindering	CW614N	B 283 UNS C38500
11	Verschlussschraube	CW614N	B 283 UNS C38500
15	Löt-/Schweißkugelbuchse	1.4301	A 276 Grade 304
16	Überwurfmutter	CW614N	B 283 UNS C38500

Ausführungen

Typ 06474	Technische Daten
Nenngröße	GW	1/4	3/8	1/2	3/4
Sitzdurchmesser	d₀	6,0	6,0	6,0	6,0
Größenschlüssel	.X.	0200	0300	0400	0600
Ansprechdruck	bar	0,4-55,0	0,4-55,0	0,4-55,0	0,4-55,0
Höhe	H	100	100	100	114
Länge	L₁	12	13	14	15,5
Länge	L₂	26	26	26	40
Muffentiefe	b	-	-	-	10
Schlüsselweite	S₁	27	27	27	27
Schlüsselweite	S₂	-	-	-	32
Gewicht	ca. kg	0,34	0,36	0,38	0,48
Ausflussziffer	α_w	0,66	0,66	0,66	0,66

Produktvarianten

Filtern Sie unser Produkt nach spezifischen Attributen

Anschlussart Eintritt

Anschlussart Austritt

Anschlussdimension Eintritt

Anschlussdimension Austritt

Produkte pro Seite:

Name	Anschlussart Eintritt	Anschlussart Austritt	Anschlussdimension Eintritt	Anschlussdimension Austritt	Link zum Produkt
