HEROSE Typ 06810, Typ 06815

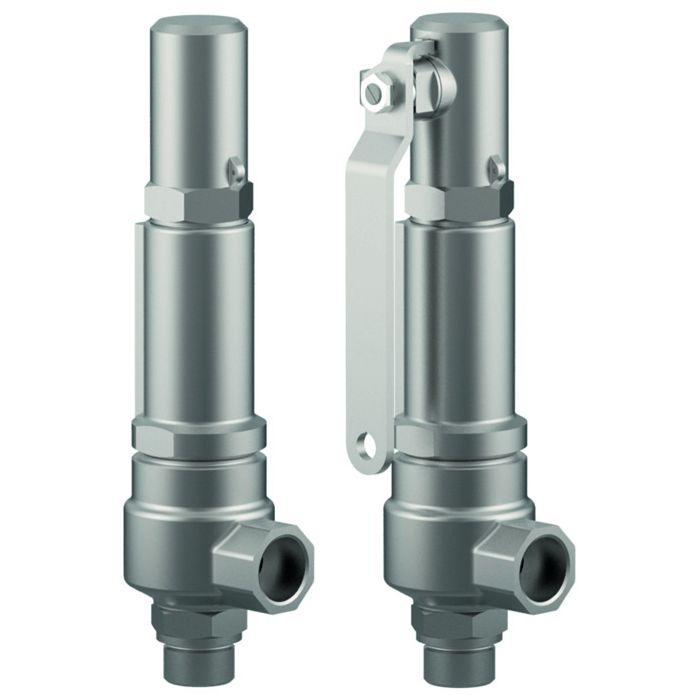

Das im Bild dargestellte Produkt kann vom verkauften Produkt abweichen.

Typ 06810, Typ 06815

Datenblatt ID: CR_06810_06815_1

Verwendungsbereich

Verwendungsbereich:

Vorgesehen als Sicherheitseinrichtung gegen unzulässige Drucküberschreitung in Druckbehältern und Druckgasbehältern. Zugelassen für Gase, Dämpfe und Flüssigkeiten. Zulässige Betriebstemperatur: -270°C (3K) bis +400°C (673K) - Druck-Temperaturkurven beachten, geeignet für waagerechten Einbau ab 20 bar bis 300 bar

Beschreibung

Eck-Sicherheitsventile aus Edelstahl, bauteilgeprüft, TÜV-SV.1130. D/G/F

Normal-Sicherheitsventil

Abschlusskörper metallisch dichtend, "öl- und fettfrei für Sauerstoff "

geschlossene Federhaube, gasdichte Kappe oder Anlüftung

Eintritt: Außengewinde Typ G nach ISO 228/1

Austritt: Innengewinde Typ G nach ISO 228/1

Artikel-Nr. 06810.X.000000M (Pmax 550,0 bar)

Artikel-Nr. 06810.X.000000H (Pmax 550,0 bar) stellitierte Ausführung

mit gasdichter Kappe

Artikel-Nr. 06815.X.000000M (Pmax 400,0 bar)

Artikel-Nr. 06815.X.000000H (Pmax 400,0 bar) stellitierte Ausführung

mit Anlüftvorrichtung

Verfügbare Sonderausführungen - nur auf Anfrage:

· Flansch-, NPT- oder Tri-Clampverbindung im Ein- und Austritt

· Eintritt: Cone & Thread Verbindung für d0 6mm - 9M 13/16''-16 UN oder 12M 3/4'' - 14NPS

Zertifikate

Pressure Equipment Directive (2014/68/EU)

07-202-1201-Z-0121-18-D-0089

0045/202/1201/Z/00281/22/D/001(03)

07-202-1201-Z-0121-18-D-0089

0045/202/1201/Z/00281/22/D/001(03)

TÜV Verband (Approval mark number)

Cert 23-1130 EN

Cert 23-1130 DE

Cert 23-1130 EN

Cert 23-1130 DE

License of Special Equipment (China) (TS)

TSF700D36-2029

Ukraine (Ukraine)

UA.TR.107.135.03-26

UA.TR.107.127.07-26

UA.D.135.01-26

UA.TR.107.135.03-26

UA.TR.107.127.07-26

UA.D.135.01-26

Datenblätter

CR_06810_06815_1_de.pdf

Betriebsanleitung

HEROSE-Manual-CR_06810_06815_1-1

Konformitätserklärungen

Pressure Equipment Safety Regulation 2016 (PESR 2016)

001 SV (EN)

Pressure Equipment Directive (2014/68/EU)

001SV (DE, EN, CN)

001SV (DE, EN, CZ)

001SV (DE, EN, ES)

001SV (DE, EN, FR)

001SV (DE, EN, IT)

001SV (DE, EN, NL)

001SV (DE, EN, PL)

001SV (DE, EN, RU)

Weitere Informationen
Werkstoffe
Ausführungen
Produktvarianten

Weitere Informationen

Type (Baureihe)	06810,06815
Anwendung	H2
Anwendungsbereich	Herstellung, Transport, Lagerung, Anwendung
Artikelnummer	CR_06810_06815_1

Werkstoffe

Werkstoffe		DIN EN	ASME/ASTM
1	Austrittskörper	1.4408	A 351 CF 8M
2	Eintrittskörper	1.4571	A 276 Grade 316Ti
3	Teller	1.4571	A 276 Grade 316Ti
5	Spindel	1.4404	A 276 Grade 316L
6	Haube	1.4408	A 351 CF 8M
7	Feder	1.4571	A 313 Grade 316Ti
8	Kappe	1.4408	A 351 CF 8M
9	Anlüfthaube	1.4408	A 351 CF 8M
10	Hebel	1.4301	A 276 Grade 304
Ersatzteile
2	Sitz	1.4571	316Ti
3	Teller	1.4571	316Ti
3.1	Spannhülse	1.4310	301
11	Dichtring	Graphit
12	Dichtring	PTFE
13	Dichtring	PTFE
14	O-Ring	FPM (VITON)

Ausführungen

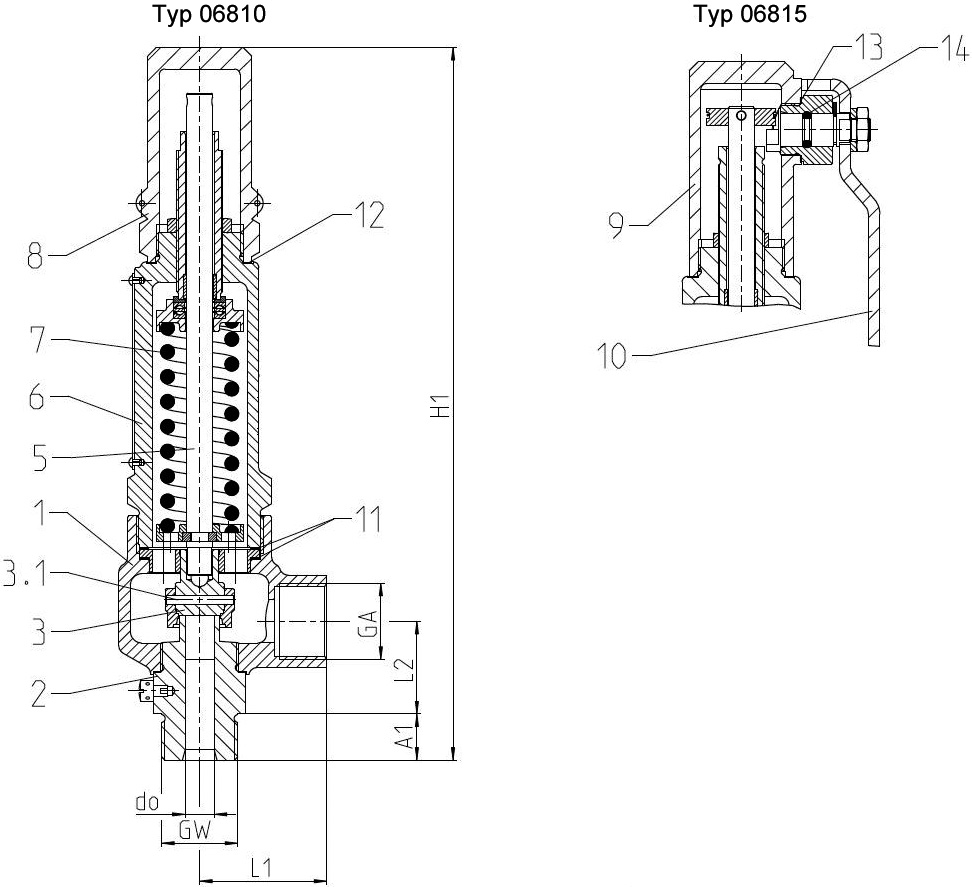

Typ 06810, 06815	Technische Daten
Nenngröße	GW	1/2	1/2	3/4	3/4	1/2	1/2	3/4
Sitzdurchmesser	d₀	6,0	6,0	6,0	6,0	10,0	10,0	10,0
Größenschlüssel	.X.	0622	0623	0632	0633	1022	1023	1033
Ansprechdruckbereich	bar	30-400	30-400	30-550	30-550	0,5-180	0,5-180	0,5-180
Austritt	GA	1/2	3/4	1/2	3/4	1/2	3/4	3/4
Höhe	H₁	245	245	247	247	245	245	245
Länge	L₁	44	44	44	44	44	44	44
Länge	L₂	32	32	32	32	32	32	32
Länge	A₁	14	14	16	16	14	14	16
Gewicht 06810	ca. kg	1,8	1,8	1,8	1,8	1,8	1,8	1,8
Gewicht 06815	ca. kg	2,0	2,0	2,0	2,0	2,0	2,0	2,0
Ausflussziffer Dämpfe, Gase	α_w	0,52	0,52	0,52	0,52	0,5	0,5	0,5
Ausflussziffer Flüssigkeiten	α_w	0,42	0,42	0,42	0,42	0,5	0,5	0,5
