Typ 06810, Typ 06815 - O-Ring

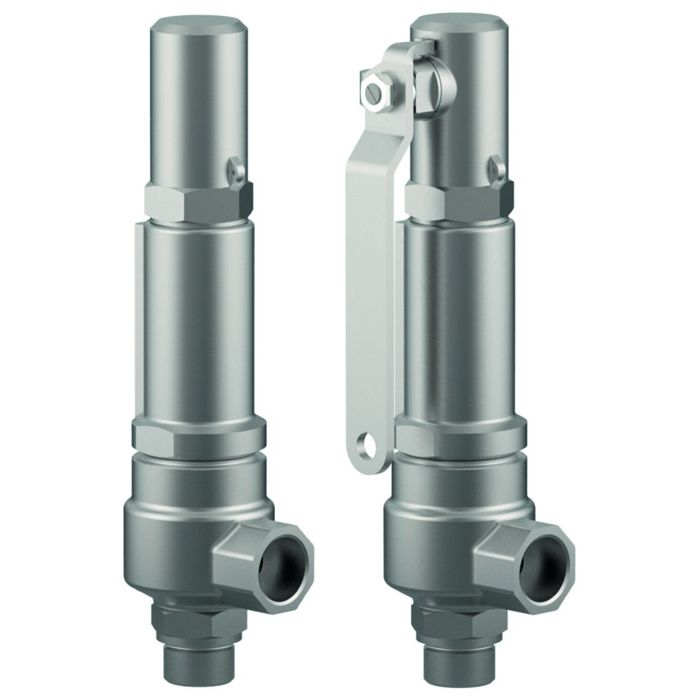

Das im Bild dargestellte Produkt kann vom verkauften Produkt abweichen.
Verwendungsbereich
Verwendungsbereich:
Vorgesehen als Sicherheitseinrichtung gegen unzulässige Drucküberschreitung in Druckbehältern und Druckgasbehältern. Zugelassen für Gase und Flüssigkeiten. Zulässige Betriebstemperatur: 0°C (273K) bis 70°C (343K), geeignet für waagerechten Einbau ab 20 bar.
Beschreibung
Eck-Sicherheitsventile aus Edelstahl, bauteilgeprüft, TÜV-SV. 1130. D/G/F
Normal-Sicherheitsventil
Abschlusskörper mit weichdichtendem O-Ring, "¦öl- und fettfrei¦"
geschlossene Federhaube, gasdichte Kappe oder Anlüftung
Eintritt: Außengewinde Typ G nach ISO 228/1
Austritt: Innengewinde Typ G nach ISO 228/1
Artikel-Nr. 06810.X.000002N (Pmax 15,99 bar)
Artikel-Nr. 06815.X.000002N (Pmax 15,99 bar)
mit O-Ring aus NBR
Artikel-Nr. 06810.X.000002F (Pmin 16,00 bar, Pmax 180,0 bar)
Artikel-Nr. 06815.X.000002F (Pmin 16,00 bar, Pmax 180,0 bar)
mit O-Ring aus FKM
Verfügbare Sonderausführungen - nur auf Anfrage:
· Flansch-, NPT- oder Tri-Clampverbindung im Ein- und Austritt
Zertifikate
Pressure Equipment Directive (2014/68/EU)
TÜV Verband (Approval mark number)
License of Special Equipment (China) (TS)
Datenblätter
Konformitätserklärungen
Pressure Equipment Safety Regulation 2016 (PESR 2016)
Pressure Equipment Directive (2014/68/EU)
Livebestand: Nicht auf Lager pcs (AUF LAGER)
| Type (Baureihe) | 06810,06815 |
|---|---|
| Anwendung | H2 |
| Anwendungsbereich | Herstellung, Transport, Lagerung, Anwendung |
| Artikelnummer | CR_06810_06815_3 |
Werkstoffe |
DIN EN |
ASME/ASTM |
|
|---|---|---|---|
1 |
Austrittskörper |
1.4408 |
A 351 CF8M |
2 |
Eintrittskörper |
1.4571 |
A 276 Grade 316Ti |
3 |
Teller |
1.4571 |
A 276 Grade 316Ti |
4 |
O-Ring |
NBR oder FKM |
|
5 |
Spindel |
1.4404 |
A 276 Grade 316L |
6 |
Federhaube |
1.4408 |
A 351 CF8M |
7 |
Feder |
1.4571 |
A 313 Grade 316Ti |
8 |
Kappe |
1.4408 |
A 351 CF8M |
9 |
Anlüftkappe |
1.4408 |
A 351 CF8M |
10 |
Anlüfthebel |
1.4301 |
A 276 Grade 304 |
Ersatzteile |
|||
3 |
Teller komplett |
1.4571+NBR oder FKM |
316Ti + NBR oder FKM |
4 |
O-Ring + Schraube |
NBR oder FKM |
|
11 |
Dichtring |
1.4404 Graphit |
316L Graphit |
12 |
Dichtring |
PTFE |
|
13 |
Dichtring |
PTFE |
|
14 |
O-Ring |
FPM (VITON) |

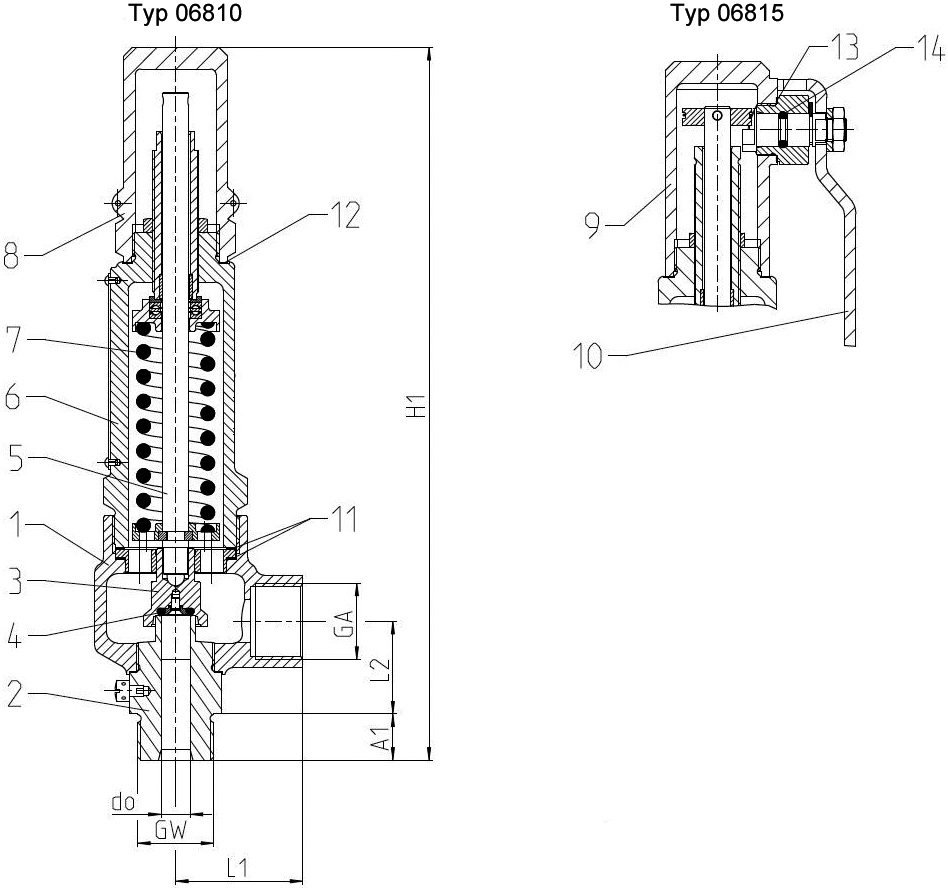

Typ 06810, 06815 |
Technische Daten |
|||
|---|---|---|---|---|
D0 |
[mm] |
10 |
||
Eintritt |
GW |
1/2 |
1/2 |
3/4 |
Austritt |
GW |
1/2 |
3/4 |
3/4 |
Größenschlüssel |
.X. |
1022 |
1023 |
1033 |
Höhe |
H1 |
245,0 |
245,0 |
245,0 |
Länge |
L1 |
44,0 |
44,0 |
44,0 |
Länge |
L2 |
32,0 |
32,0 |
32,0 |
Länge |
A1 |
14,0 |
14,0 |
16,0 |
Gewicht 06810 |
ca. kg |
1,8 |
1,8 |
1,8 |
Gewicht 06815 |
ca. kg |
2,0 |
2,0 |
2,0 |
Ausflussziffer |
αw D/G/F |
0,50 |
0,50 |
0,50 |
Min. Ansprechdruck |
bar-g |
3,0 |
3,0 |
3,0 |
Max. Ansprechdruck |
bar-g |
180,0 |
180,0 |
180,0 |
