Typ 06820

Datenblatt ID: CR_06820

Verwendungsbereich

chevron-down

Verwendungsbereich:

Vorgesehen als Sicherheitseinrichtung gegen unzulässige Drucküberschreitung in Druckbehältern und Druckgasbehältern. Zugelassen für Gase, Dämpfe und Flüssigkeiten.

Druck-Temperaturkurven beachten, geeignet für waagerechten Einbau bis 300 bar

Beschreibung

chevron-down

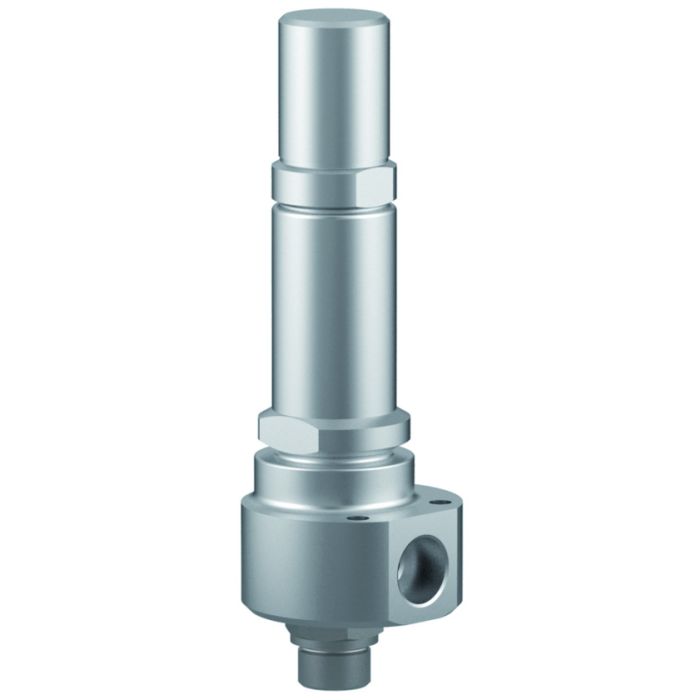

Eck-Sicherheitsventile aus Edelstahl, bauteilgeprüft, TÜV-SV.1130. D/G/F

Normal-Sicherheitsventil

Abschlusskörper metallisch oder Peek, "öl- und fettfrei für Sauerstoff "

geschlossene Federhaube, gasdichte Kappe

Eintritt / Austritt: Außengewinde / Innengewinde Typ G nach ISO 228/1

Pmax 550,0 bar (D/G/F): Dichtung metallisch, zul. Temp. -270°C (3K) bis +400°C (673K)

Artikel-Nr. 06820.X.000000M

Artikel-Nr. 06820.X.000000H stellitierte Ausführung

Pmax 1200,0 bar (D/G): Dichtung PEEK, zul. Temp. -60°C (213K) bis +85°C (358K)

Artikel-Nr. 06820.X.000001W

Artikel-Nr. 06820.0423.503001W mit Eintritt 13/16''-16 UN

Verfügbare Sonderausführungen - nur auf Anfrage:

· Flansch- oder NPT-Anschluss im Ein- und Austritt

· Eintritt: Cone & Thread Verbindung für d0 6mm - 9M 13/16''-16 UN oder 12M 3/4'' - 14NPS

· Sondermaterialien wie z.B. Duplex für die vom Medium berührten Teile

Zertifikate

chevron-down
Pressure Equipment Directive (2014/68/EU) chevron-down
07-202-1201-Z-0121-18-D-0089
0045/202/1201/Z/00281/22/D/001(03)
TÜV Verband (Approval mark number) chevron-down
Cert 23-1130 EN
Cert 23-1130 DE
Ukraine (Ukraine) chevron-down
UA.TR.107.135.03-26
UA.TR.107.127.07-26
UA.D.135.01-26

Datenblätter

chevron-down
CR_06820_de.pdf

Konformitätserklärungen

chevron-down
Pressure Equipment Safety Regulation 2016 (PESR 2016) chevron-down
001 SV (EN)
Pressure Equipment Directive (2014/68/EU) chevron-down
001SV (DE, EN, CN)
001SV (DE, EN, CZ)
001SV (DE, EN, ES)
001SV (DE, EN, FR)
001SV (DE, EN, IT)
001SV (DE, EN, NL)
001SV (DE, EN, PL)
001SV (DE, EN, RU)
Weitere Informationen
Type (Baureihe) 06820
Anwendung H2, Luftgase
Anwendungsbereich Herstellung, Transport, Lagerung, Anwendung, Prozesse
Artikelnummer CR_06820

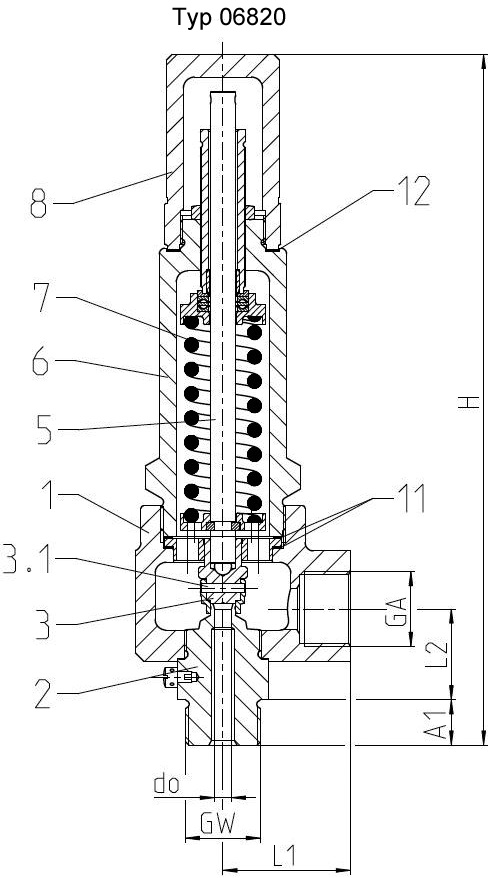

Werkstoffe

Werkstoffe

DIN EN

ASME/ASTM

1

Austrittskörper

1.4404

A 276 Grade 316L

2

Eintrittskörper

1.4404

A 276 Grade 316L

3

Teller

1.4571 / PEEK

A 276 Grade 316Ti

5

Spindel

1.4404

A 276 Grade 316L

6

Haube

1.4404

A 276 Grade 316L

7

Feder

1.4571

A 313 Grade 316Ti

8

Kappe

1.4404

A 276 Grade 316L

Ersatzteile

2

Eintrittskörper

1.4404

A276 Grade 316L

3

Teller

1.4571 / PEEK

316Ti

3.1

Spannhülse

1.4310

301

11

Dichtring

Graphit

12

Dichtring

Graphit

Ausführungen

Typ 06820

Technische Daten

Nenngröße

GW

1/2

3/4

1/2

3/4

13/16'' - 16 UN

Sitzdurchmesser

d0

6,0

6,0

4,0

4,0

4,0

Größenschlüssel

.X.

0623

0633

0423

0433

0423

Ansprechdruckbereich

bar

30-400

30-550

260-400

260-1200

260-1200

Austritt

GA

3/4

3/4

3/4

3/4

3/4

Höhe

H1

247

247

247

247

247

Länge

L1

45

45

45

45

45

Länge

L2

29

29

29

29

29

Länge

A1

16

16

16

16

16

Gewicht 06820

ca. kg

2,9

2,9

2,9

2,9

2,9

Ausflussziffer Dämpfe, Gase

αw

0,52

0,52

0,66

0,66

0,66

Ausflussziffer Flüssigkeiten

αw

0,42

0,42

-

-

-
?
