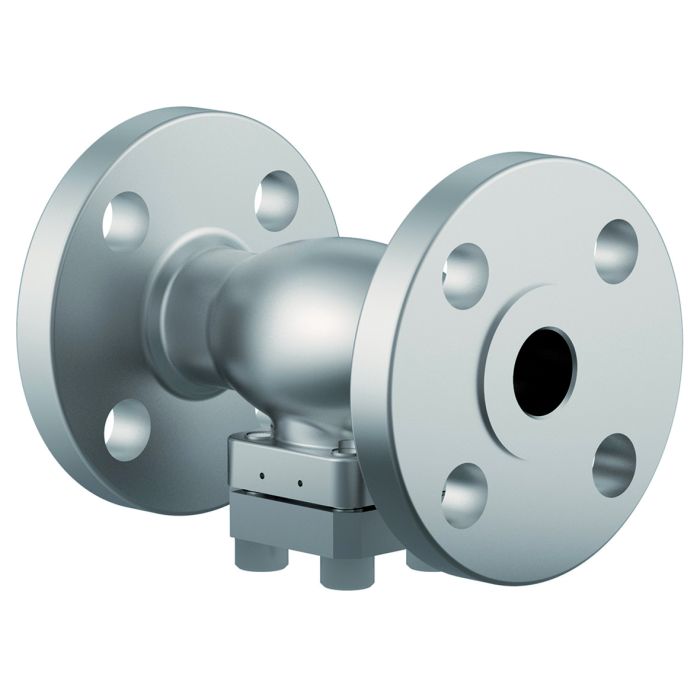

Typ 08732 - Schmutzfänger, ASME B16.5 Flansche

Datenblatt ID: CR_08732_2

Verwendungsbereich

chevron-down

Verwendungsbereich:

Zugelassen für Luftgase, Dämpfe und tiefkalte verflüssigte Gase inkl. LNG.

Zulässige Betriebstemperaturen: -255°C (18K) bis +120°C (393K)

Beschreibung

chevron-down

Tieftemperatur-Schmutzfänger, class 300

Gehäuse und aufgeflanschter Deckel aus Edelstahl

mit Sieb Maschenweite 0,25 mm

“öl- und fettfrei für Sauerstoff"

Artikel-Nr. 08732.X.0003

Flanschanschluss nach ASME B16.5 class 300

Verfügbare Sonderausführungen - nur auf Anfrage:

· andere Maschenweiten Sieb (veränderte Durchflusswerte)

· Sieb aus Bronze oder Monel

· Sinterfilter aus Bronze oder Edelstahl in verschiedenen Porositäten

Zertifikate

chevron-down
type-examination for LNG (DIN EN 12567) chevron-down
LNG-Certificate_DN200-05XXX_08XXX
type-examination fire-safe (DIN EN ISO 10497) chevron-down
FS-Certificate_05XXX_08XXX
DNV (Class Rules) chevron-down
TAP00000KE Rev. 3
Pressure Equipment Directive (2014/68/EU) chevron-down
0045/202/1201/Z/00366/23/D/001(00)
0045/202/1201/Z/00366/23/D/001(00)
0045/202/1201/Z/00366/23/D/001(00)
0045/202/1201/Z/00366/23/D/001(00)
0045/202/1201/Z/00366/23/D/001(00)
0045/202/1201/Z/00469/23/D/001(00)
0045/202/1201/Z/00469/23/D/001(00)
CCS (Class Rules) chevron-down
HB24PTB00028
HB25PTB00055
BV (Class Rules) chevron-down
33679/C1 BC
SMS.W.I./11744/C.0
Lloyd's Register (Class Rules) chevron-down
LR25294732TA
ABS (Class Rules) chevron-down
25-0381115-PDA
25-0381115-PDA
092776-7471959-006

Datenblätter

chevron-down
CR_08732_2_de.pdf

Konformitätserklärungen

chevron-down
Pressure Equipment Directive (2014/68/EU) chevron-down
001TTV (DE, EN, CN)
001TTV (DE, EN, CZ)
001TTV (DE, EN, ES)
001TTV (DE, EN, FR)
001TTV (DE, EN, IT)
001TTV (DE, EN, NL)
001TTV (DE, EN, PL)
001TTV (DE, EN, RU)
002TTV (DE, EN, CN)
002TTV (DE, EN, CZ)
002TTV (DE, EN, ES)
002TTV (DE, EN, FR)
002TTV (DE, EN, IT)
002TTV (DE, EN, NL)
002TTV (DE, EN, PL)
002TTV (DE, EN, RU)
Pressure Equipment Safety Regulation 2016 (PESR 2016) chevron-down
002TTV (EN)
Weitere Informationen
Type (Baureihe) 08732
Anwendung LNG, Luftgase
Anwendungsbereich Transport, Lagerung, Betankung, Prozesse
Artikelnummer CR_08732_2

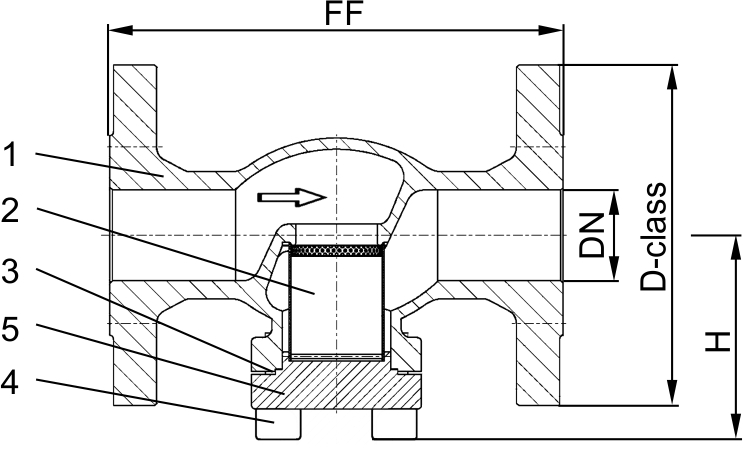

Werkstoffe

Werkstoffe

DIN EN

ASTM

1

Gehäuse

1.4409

A 351 CF3M

2

Sieb

1.4404

A 276 Grade 316L

3

Oberteildichtung

Graphit

4

Deckelschrauben

1.4571/A4

ähnlich A 194 B8T

5

Deckel

1.4404

A 276 Grade 316L
Ausführungen

Typ 08732 - Standardausführung

Technische Daten

Nenngröße

DN

15

20

25

40

50

65

80

100

150

Größenschlüssel - Flansch ASME B16.5 class 300

.X.

0400

0600

1000

1400

2000

2400

3000

4000

6000

Flanschdurchmesser

D-class

95

115

125

155

165

190

210

255

320

Baulänge

FF

140

150

160

200

230

290

310

350

597

Höhe

H

62

69

69

89

89

125

150

166

212

Gewicht

ca. kg

2,5

3,0

4,0

5,6

10,6

17,7

23,2

36,8

85,7

Kvs - Wert

m³/h

4,3

6,7

9,5

21,0

28,0

62,0

90,0

118,0

auf Anfrage

Cv - Wert

gal/min

5,0

7,8

11,0

24,3

32,4

72,3

105,0

137,7

auf Anfrage
