Typ 11C01 - Absperrventil FullX mit Antrieb

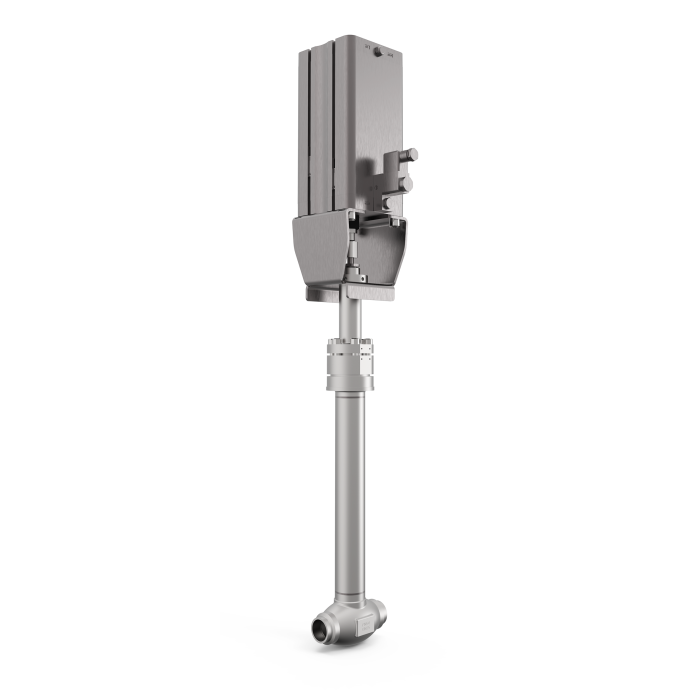

Das im Bild dargestellte Produkt kann vom verkauften Produkt abweichen.
Verwendungsbereich
Verwendungsbereich:
Zugelassen für Wasserstoff, Luftgase, Dämpfe und tiefkalte verflüssigte Gase.
Zulässige Betriebstemperaturen: -255°C (18K) bis +80°C (353K)
Beschreibung
Top-Entry Tieftemperatur-Absperrventile mit pneumatischem Kolbenantrieb,
Gehäuse aus Guss, bis PN50
A002
Gehäuse und aufgeflanschtes Oberteil aus Edelstahl
Antrieb - Feder schließt, Luft öffnet
"¦live loaded¦" Spindelabdichtung
"¦öl- und fettfrei für Sauerstoff¦" - der Antrieb ist nicht öl- und fettfrei für Sauerstoff
Schweißende für Edelstahlrohre nach ISO 1127
Verfügbare Zusatzaurüstung/Sonderausführungen:
· Magnetventil · Endschalter · elektropneumatischer Stellungsregler u.a.
· Antrieb - öl- und fettfrei für Sauerstoff
· Faltenbalg oben (mit oder ohne Faltenbalgüberwachung)
· Faltenbalg unten (mit oder ohne Faltenbalgüberwachung)
· Rückschlagfunktion
· Regelfunktion
· Drosselfunktion
· Spülanschluss
- nur auf Anfrage:
· Weitere Anschlussarten
Zertifikate
BV (Class Rules)
ClassNK (Class Rules)
DNV (Class Rules)
RINA (Class Rules)
Pressure Equipment Directive (2014/68/EU)
Transportable Pressure Equipment Directive (2010/35/EU)
Transportable Pressure Equipment Regulation 2009 (TPER 2009)
CCS (Class Rules)
Lloyd's Register (Class Rules)
Konformitätserklärungen
Transportable Pressure Equipment Regulation 2009 (TPER 2009)
Transportable Pressure Equipment Directive (2010/35/EU)
Pressure Equipment Directive (2014/68/EU)
Livebestand: Nicht auf Lager pcs (AUF LAGER)
| Type (Baureihe) | 11C01 |
|---|---|
| Anwendung | H2, LNG, Luftgase |
| Anwendungsbereich | Herstellung, Transport, Lagerung, Betankung, Prozesse |
| Artikelnummer | CR_11C01_9 |
Werkstoffe |
DIN EN |
ASTM |
|
|---|---|---|---|
1 |
Gehäuse |
1.4409 |
A 351 CF3M |
2 |
Dichtung |
PCTFE |
|
3 |
Abschlusskörper |
1.4571 |
A 313 Grade 316TI |
4 |
Oberrohr |
1.4571 |
A 313 Grade 316TI |
5 |
Hohlspindel |
1.4571 |
A 313 Grade 316TI |
6 |
Vorschweißflansch |
1.4404 |
A 276 Grade 316L |
7 |
Dichtung |
PTFE / Elektrocarbon (25%) |
|
8 |
Buchse |
CW452K |
B 159 UNS C51900 |
9 |
Schraube |
A4-70 |
A 194 B8M |
10 |
Kopfstück |
1.4404 |
A 276 Grade 316L |
11 |
Gleitbuchse |
CW452K |
B 159 UNS C51900 |
12 |
Dichtung |
PTFE / Elektrocarbon (25%) |
|
13 |
Stopfbuchsschraube |
1.4404 |
A 276 Grade 316L |
14 |
Abstreifer |
PEEK |
B 159 UNS C51900 |
15 |
Spindel |
1.4404 |
A 276 Grade 316L |
16 |
O-Ring |
FPM (VITON) |
|
17 |
Jochstange |
1.4404 |
A 276 Grade 316L |
Nenngröße |
DN |
10 |
15 |
20 |
25 |
32 |
40 |
50 |
|---|---|---|---|---|---|---|---|---|
Kragen-Ø |
G |
68,0 |
68,0 |
68,0 |
68,0 |
84,4 |
84,4 |
100 |
Länge |
M |
5 |
5 |
5 |
5 |
5 |
5 |
5 |
Antrieb-Ø |
B |
Abhängig vom Antrieb |
||||||
Äußerer Rohr-Ø ISO |
Ra |
13,5 |
21,3 |
26,9 |
33,7 |
42,4 |
48,3 |
60,3 |
Wandstärke ISO |
a |
1,6 |
2,0 |
2,0 |
2,6 |
2,6 |
2,6 |
2,9 |
Rohr-Ø ISO ASTM A312 |
S10 |
|||||||
Hub mit Faba |
10 |
10 |
10 |
10 |
20 |
20 |
20 |
|
Hub ohne Faba |
15 |
15 |
15 |
15 |
20 |
20 |
20 |
