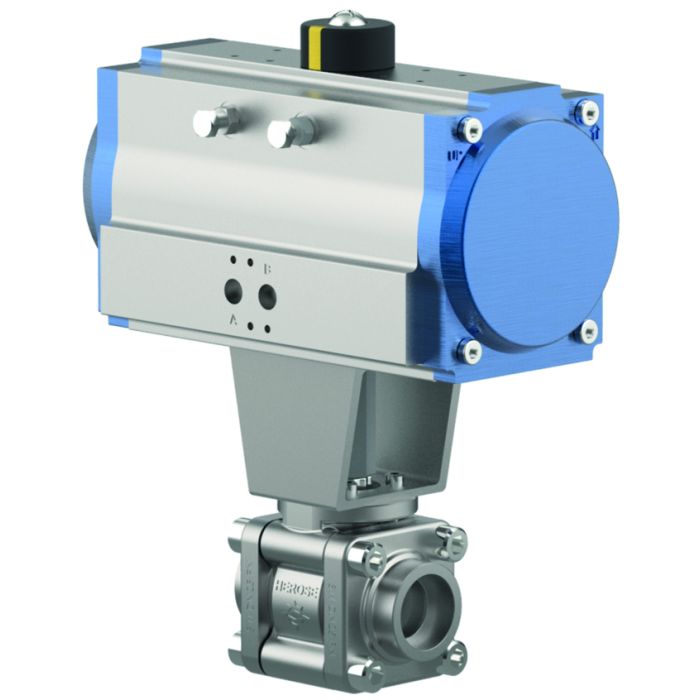

Typ 15C02 - Kugelhahn mit pneumatischem Antrieb

Datenblatt ID: CR_15C02_1

Verwendungsbereich

chevron-down

Verwendungsbereich:

Zugelassen für Luftgase, tiefkalt verflüssigte Gase (nur bei Kugelhähnen mit Entlastungsbohrung

in der Kugel) und deren Gasgemische inkl. Erdgas und Ammoniak.

Zulässige Betriebstemperatur: -60°C / -76°F (213K) bis zu +190°C / +374°F (463K)

Beschreibung

chevron-down

Kugelhahn

Bidirektionaler Kugelhahn

(Optional: unidirektional mit Entlastungsbohrung für flüssiges Medium)

Schweißmuffe für Edelstahlrohre nach ISO 1127 oder ASTM A312

Schweißende für Edelstahlrohre nach ISO 1127 oder ASTM A312

Innengewinde NPT nach ANSI 1.20.1

Innengewinde G nach ISO 228/1

Antistatic design nach ISO 7121

Gekennzeichnet nach EN 1626

Oberteilflansch nach EN ISO 5211

" öl- und fettfrei für Sauerstoff "

Antrieb:

Luft öffnet, Feder schließt (optional Feder öffnet)

Zuluft max.: 8 bar, Zuluft min.: 6 bar (max delta P)

Medium: Luft, Stickstoff, Erdgas (Sulfidgehalt <2ppm)

Anschluss Zuluft: NAMUR G1/4"

Zulässige Umgebungstemperatur: -20°C (253K) bis +80°C (353K)

Artikel-Nr. 15C02.A002.XXXXXX

Verfügbare Zusatzausrüstung:

· Endschalter

· Magnetventil

Zertifikate

chevron-down
Pressure Equipment Directive (2014/68/EU) chevron-down
0045/202/1201/Z/00366/23/D/001(00)
0045/202/1201/Z/00366/23/D/001(00)
0045/202/1201/Z/00366/23/D/001(00)
0045/202/1201/Z/00366/23/D/001(00)
0045/202/1201/Z/00366/23/D/001(00)
0045/202/9070/Z/00208/25/D/001(00)
Ukraine (Ukraine) chevron-down
UA.276.127.03-26
UA.D.127.04-26
Equipment for explosive atmospheres (ATEX) (2014/34/EU) chevron-down
35426289

Datenblätter

chevron-down
CR_15C02_1_de.pdf

Konformitätserklärungen

chevron-down
Pressure Equipment Safety Regulation 2016 (PESR 2016) chevron-down
002TTV (EN)
Pressure Equipment Directive (2014/68/EU) chevron-down
002TTV (DE, EN, CN)
002TTV (DE, EN, CZ)
002TTV (DE, EN, ES)
002TTV (DE, EN, FR)
002TTV (DE, EN, IT)
002TTV (DE, EN, NL)
002TTV (DE, EN, PL)
002TTV (DE, EN, RU)
Weitere Informationen
Type (Baureihe) 15C02
Anwendung LNG, Luftgase, Industrie
Anwendungsbereich Transport, Lagerung, Betankung, Prozesse, Druckluft
Artikelnummer CR_15C02_1

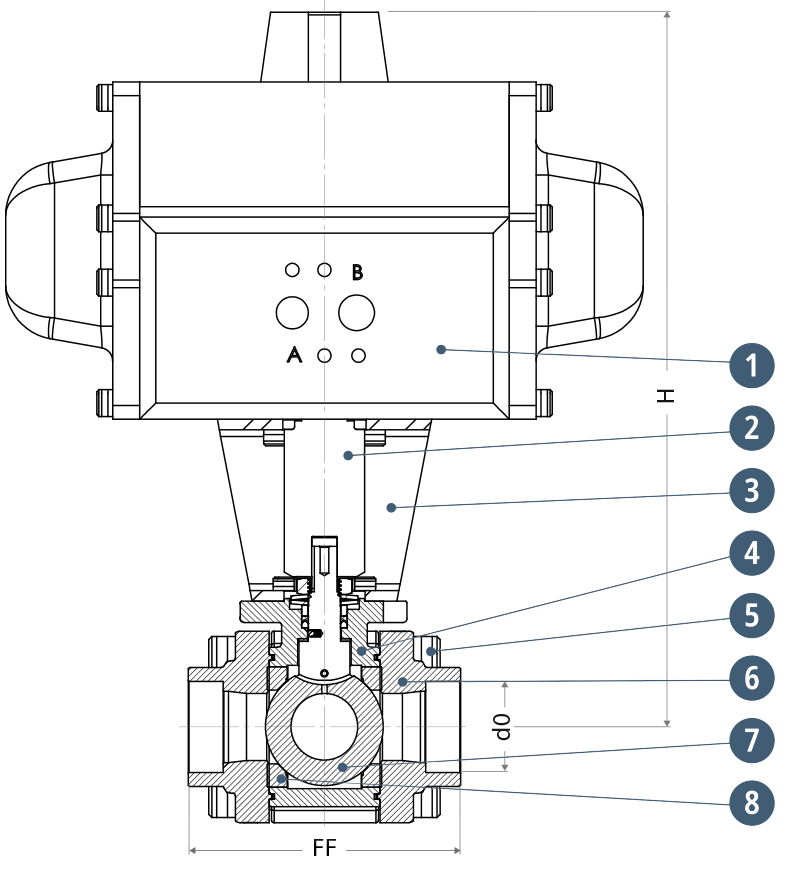

Werkstoffe

Werkstoffe

DIN EN

ASTM

1

Antrieb

Aluminium

Aluminium

2

Adapter

1.4314

A276 Grade 304

3

Halter

1.4509

A240 Grade 304

4

Schrauben

1.4571/A4

ähnlich A 194 BBT

5

Gehäuse

1.4409

A 351 CF3M

6

Seitenanschluss

1.4409

A 351 CF3M

7

Kugel

1.4404

A 479 Grade 316L

8

Kugeldichtung

PTFE (Inoflon M295)

Ausführungen

Technische Daten - Standardausführungen

Nenngröße

[DN]

Höhe (H)

[mm]

Sitzdurchmesser (D0)

[mm]

Gewicht

[kg]

Kvs-Wert

[m³/h]

Cv-Wert

[gal/min]

ISO 5211

10

232

8,0

4,0

5,7

6,6

F05

15

232

14,5

4,0

10,7

12,4

F05

20

262

19,5

7,8

24,7

28,6

F05

25

267

25,0

8,5

32,1

37,1

F05

32

295

32,0

10,5

77,9

90,1

F07

40

315

38,0

14,4

122,3

141,4

F07

50

330

50,0

21,0

124,1

143,7

F10

65

435

64,5

52,5

188,6

218,4

F10

80

458

80,0

65,7

279,8

323,7

F10
