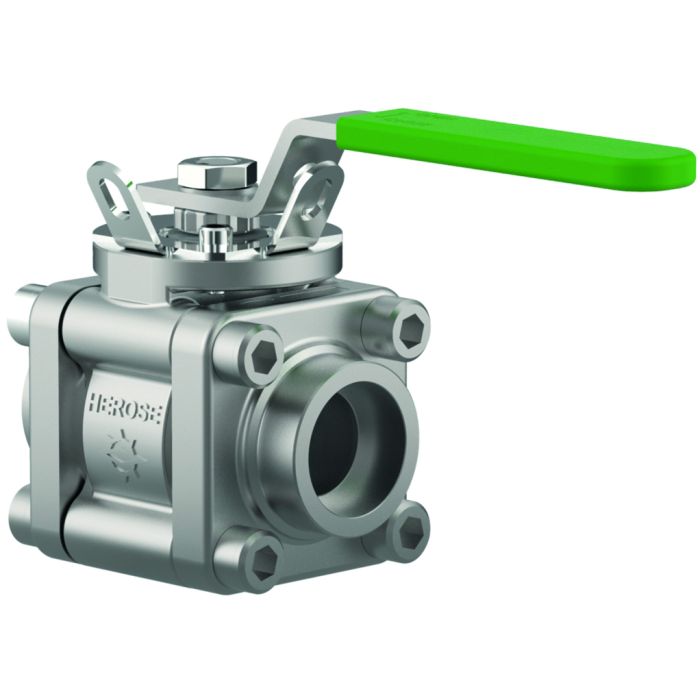

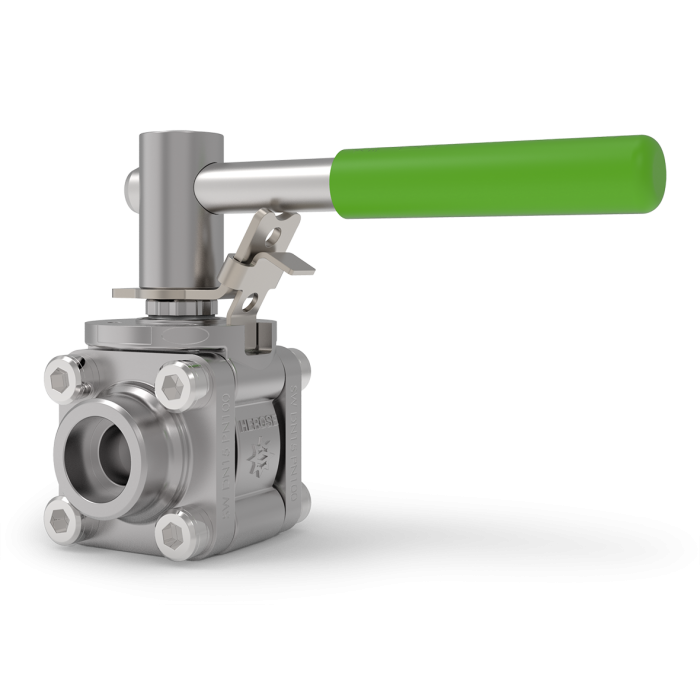

Typ 15C02 - Kugelhahn voller Durchgang

Datenblatt ID: CR_15C02_2

Verwendungsbereich

chevron-down

Verwendungsbereich:

Zugelassen für Luftgase, tiefkalt verflüssigte Gase (nur bei Kugelhähnen mit Entlastungsbohrung

in der Kugel) und deren Gasgemische inkl. Erdgas und Ammoniak.

Zulässige Betriebstemperatur: -60°C / -76°F (213K) bis zu +190°C / +374°F (463K)

Beschreibung

chevron-down

Tieftemperatur-Kugelhahn

Bidirektionaler Kugelhahn

(Optional: unidirektional mit Entlastungsbohrung für flüssiges Medium)

Schweißmuffe für Edelstahlrohre nach ISO 1127 oder ASTM A312

Schweißende für Edelstahlrohre nach ISO 1127 oder ASTM A312

Innengewinde NPT nach ANSI 1.20.1

Innengewinde G nach ISO 228/1

Antistatic design nach ISO 7121

Gekennzeichnet nach EN 1626

Oberteilflansch nach EN ISO 5211

" öl- und fettfrei für Sauerstoff "

Zertifikate

chevron-down
Pressure Equipment Directive (2014/68/EU) chevron-down
0045/202/1201/Z/00366/23/D/001(00)
0045/202/1201/Z/00366/23/D/001(00)
0045/202/1201/Z/00366/23/D/001(00)
0045/202/1201/Z/00366/23/D/001(00)
0045/202/1201/Z/00366/23/D/001(00)
0045/202/9070/Z/00208/25/D/001(00)
0045/202/9070/Z/00208/25/D/001(00)
0045/202/1201/Z/00366/23/D/001(00)
0045/202/1201/Z/00366/23/D/001(00)
0045/202/1201/Z/00366/23/D/001(00)
0045/202/1201/Z/00366/23/D/001(00)
0045/202/1201/Z/00366/23/D/001(00)
Ukraine (Ukraine) chevron-down
UA.276.127.03-26
UA.D.127.04-26
UA.276.127.03-26
UA.D.127.04-26
Equipment for explosive atmospheres (ATEX) (2014/34/EU) chevron-down
35426289
35426289
Transportable Pressure Equipment Directive (2010/35/EU) chevron-down
0343/TPED/MUM/PRJ11100557259/1
0343/TPED/MUM/PRJ11100557259/1
Transportable Pressure Equipment Regulation 2009 (TPER 2009) chevron-down
0038/UK/TPER/MUM/PRJ11100557259/1
0038/UK/TPER/MUM/PRJ11100557259/1

Datenblätter

chevron-down
CR_15C02_2_de.pdf

Konformitätserklärungen

chevron-down
Pressure Equipment Safety Regulation 2016 (PESR 2016) chevron-down
002TTV (EN)
Pressure Equipment Directive (2014/68/EU) chevron-down
002TTV (DE, EN, CN)
002TTV (DE, EN, CN)
002TTV (DE, EN, CN)
002TTV (DE, EN, CZ)
002TTV (DE, EN, CZ)
002TTV (DE, EN, CZ)
002TTV (DE, EN, ES)
002TTV (DE, EN, ES)
002TTV (DE, EN, ES)
002TTV (DE, EN, FR)
002TTV (DE, EN, FR)
002TTV (DE, EN, FR)
002TTV (DE, EN, IT)
002TTV (DE, EN, IT)
002TTV (DE, EN, IT)
002TTV (DE, EN, NL)
002TTV (DE, EN, NL)
002TTV (DE, EN, NL)
002TTV (DE, EN, PL)
002TTV (DE, EN, PL)
002TTV (DE, EN, PL)
002TTV (DE, EN, RU)
002TTV (DE, EN, RU)
002TTV (DE, EN, RU)
Weitere Informationen
Type (Baureihe) 15C02
Anwendung LNG, Luftgase, Industrie
Anwendungsbereich Transport, Lagerung, Betankung, Prozesse, Druckluft
Artikelnummer CR_15C02_2

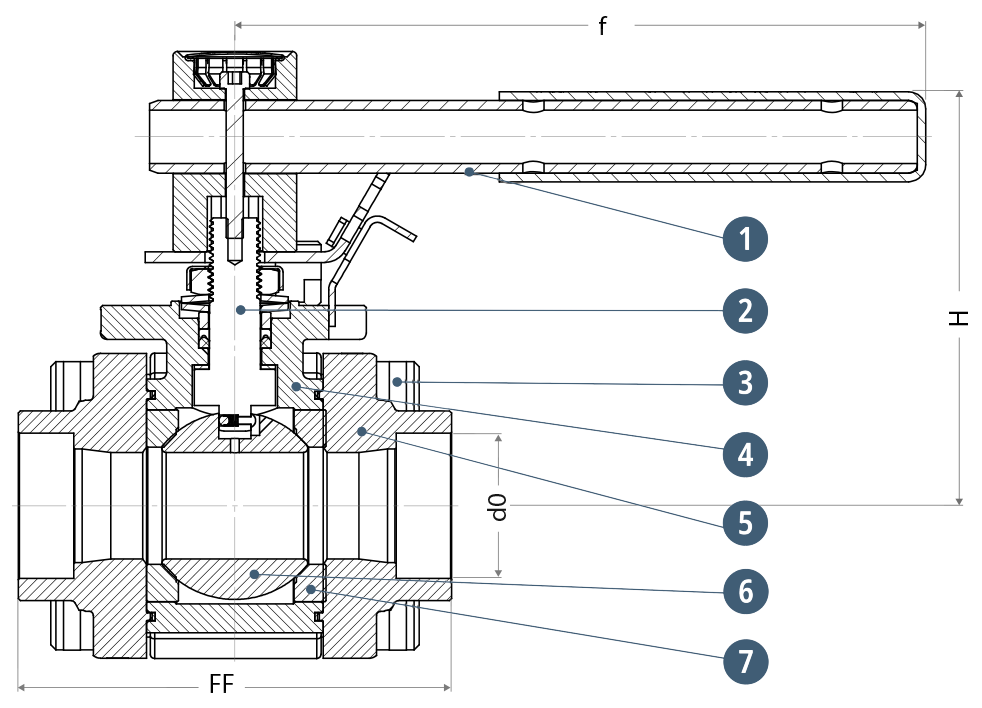

Werkstoffe

Werkstoffe

DIN EN

ASTM

1

Handhebel

1.4301

A 312 TP304

2

Spindel

1.4401

A 479 316

3

Schrauben

A2-70

4

Gehäuse

1.4409

A 351 CF3M

5

Seitenteile

1.4409

A 351 CF3M

6

Kugel

1.4404

A 479 316L

7

Kugeldichtung

PTFE (Inoflon M295)

Ausführungen

Technische Daten - Standardausführungen

Nenngröße

[DN]

Höhe (H)

[mm]

Sitzdurchmesser (D0)

[mm]

Gewicht

[kg]

Kvs-Wert

[m³/h]

Cv-Wert

[gal/min]

Länge (f)

[mm]

ISO 5211

10

84

8,0

1,2

5,7

6,6

130

F05

15

84

14,5

1,2

10,7

12,4

130

F05

20

101

19,5

2,2

24,7

28,6

160

F05

25

106

25,0

2,7

32,1

37,1

160

F05

32

120

32,0

4,5

77,9

90,1

240

F07

40

124

38,0

5,4

122,3

141,4

240

F07

50

151

50,0

11,6

124,1

143,7

465

F10

65

197

64,5

21,8

188,6

218,4

462,5

F10

80

233

80,0

35,7

279,8

323,7

600

F10
