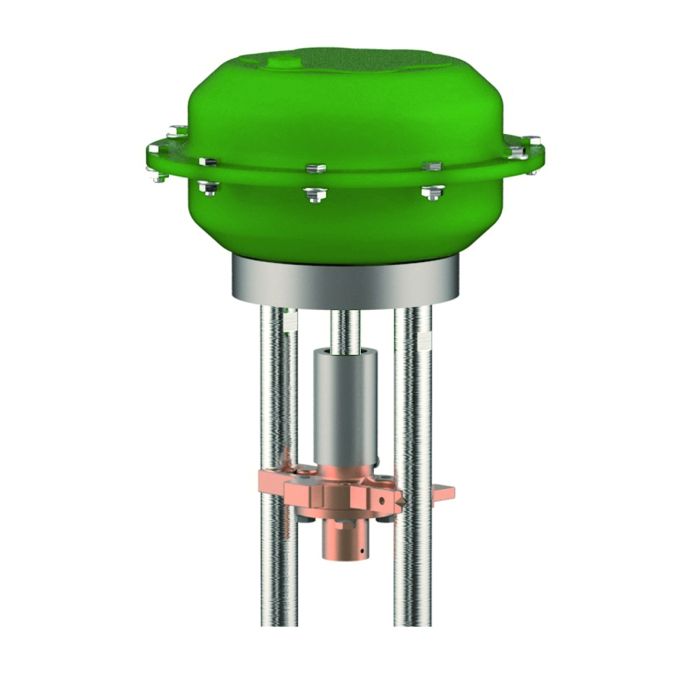

Typ 27512 - Pneumatische Stellantriebe - Absperrventil

Datenblatt ID: CR_27512_1

Beschreibung

chevron-down

Pneumatische Antriebe für Absperrventile

Antrieb - Feder öffnet, Luft schließt

Zuluft - maximal 6,0 bar ü

Gehäuse - Stahl (1.0976), Beschichtung - Kunstharz

Zulässige Umgebungstemperatur: -20°C (253K) bis +80°C (353K)

Datenblätter

chevron-down
CR_27512_1_de.pdf
Weitere Informationen
Type (Baureihe) 27512
Artikelnummer CR_27512_1
Werkstoffe

Werkstoffe

DIN EN

ASTM

1

Gehäuse

1.0976

2

Gehäuse

1.0976

3

Membrane

NBR

4

Federn

Cr.Si-Leg.*

5

Antriebsspindel

1.4404

A 276 Grade 316L

6

Kupplungsflansch

CC333G

B 148 UNS C95800

* Beschichtung:

Material ist korrosionsbeständig

(Microcor Spezial)

Korrosionsschutzklasse C5-M

Ausführungen

Typ 27512

Technische Daten

Artikel-Nr. Antrieb:

27512

.15A6.3SPS

.35B6.6GPS

.60A6.6GPS

.60C6.7GPS

.75B6.2SPS

Durchmesser Antrieb

M

162

210

310

310

430

Höhe

H

256

276

309

352

353

Höhe

H1

116

136

166

186

234

Anschlussgewinde

G

1/4'' NPT

1/4'' NPT

1/4'' NPT

1/4'' NPT

3/8'' NPT

Membranfläche

cm²

120

280

530

530

1000

Federbereich

bar

0,9 - 2,0

0,8 - 3,0

0,8 - 2,8

0,7 - 3,0

0,3 - 0,9

Erforderlicher Stelldruck

bar

6,0

6,0

6,0

6,0

6,0

Stellweg

mm

20

35

40

60

60

Gewicht

ca. kg

3,0

5,0

12,5

14,0

37,0
