CR - Kryogener Druckaufbauregler

Vorgesehen als kryogener Druckaufbauregler zur schnellen Druckerhöhung und stabilen Druckhaltung in kryogenen Behältern und Pressure-Build-Kreisläufen.

Geeignet für kryogene Flüssiggas-Anwendungen bei entsprechender Auslegung und Medienverträglichkeit. Sauerstoffservice ist als optionale gereinigte Ausführung verfügbar.

Maximaler Eingangsdruck: 42 bar. Ausgangsdruckbereich: 0 bis 16 bar.

Zulässige Betriebstemperatur: -196 °C bis +107 °C.

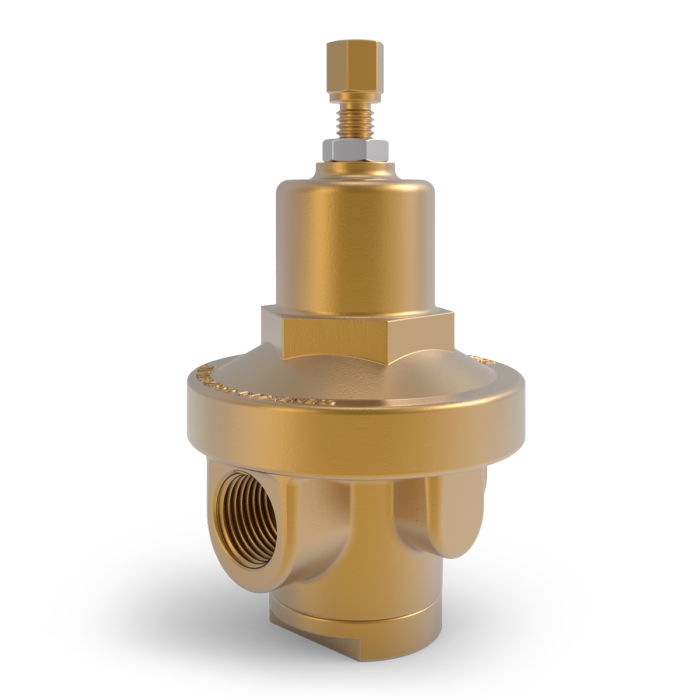

Kryogener Druckaufbauregler aus Messing, 3/8" und 1/2" NPT/BSPT, maximaler Eingangsdruck 42 bar.

Funktion: Druckaufbauregler für kryogene Behälter mit hoher Durchflussleistung im Pressure-Build-Betrieb. Die vorgeformte, mehrlagige Phosphorbronze-Membran erhöht die Empfindlichkeit gegenüber Ausgangsdruckänderungen und unterstützt eine schnelle Druckerholung bei hoher Entnahme.

Medien: Geeignet für kryogene Flüssiggas-Anwendungen bei entsprechender Auslegung und Medienverträglichkeit.

Prüfung / Einstellung: 100 % werkseitig geprüft und werkseitig voreingestellt. Die Einstelländerung pro Umdrehung beträgt näherungsweise 0.6, 1.7 oder 3.8 bar/Umdrehung je nach Federbereich.

Sauerstoffservice: Optional gereinigt und verpackt für Sauerstoffservice gemäß CGA G-4.1.

Dichtungen / Werkstoffe: Geschmiedetes Messinggehäuse und Messingkomponenten; Phosphorbronze-Membranen; PTFE-Ventil-, Membran- und Bodenstopfendichtungen; PCTFE-Ventilschaftlager; 304 SS Einlasssieb in Standardausführung, Monel-Einlasssieb bei Sauerstoffservice-Ausführung.

Zulässige Betriebstemperatur: -196 °C bis +107 °C.

Eintritt: 3/8" oder 1/2" NPT, 1/2" BSPT.

Austritt: 3/8" oder 1/2" NPT, 1/2" BSPT.

Druckbereiche: Feder A 0 bis 2.4 bar, Feder B 1.7 bis 9.3 bar, Feder C 6.9 bis 16.2 bar.
