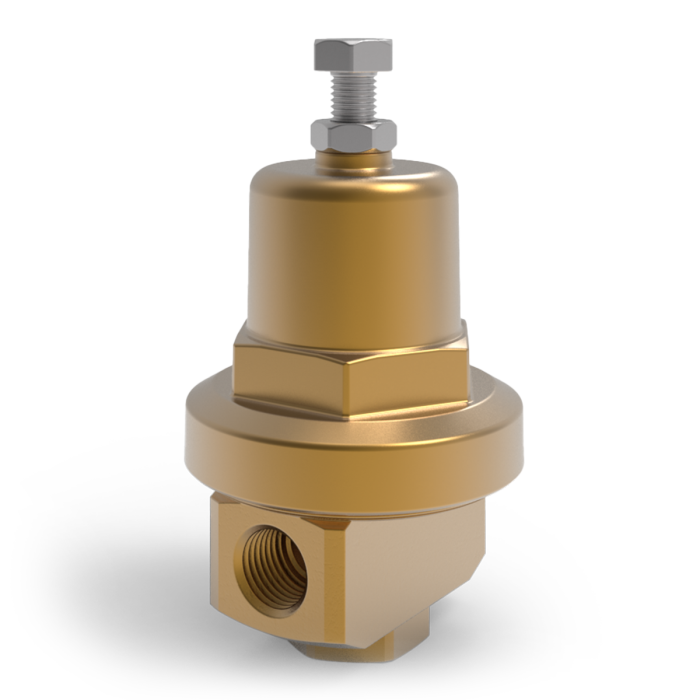

CRM - Kryogener Druckminderer, Mini

Vorgesehen als kryogener Druckminderer für Druckaufbauanwendungen an kryogenen Flüssiggas-Zylindern und vergleichbaren Systemen. Der Regler reduziert den Eingangsdruck auf einen vorgegebenen Ausgangsdruck und schließt bei Erreichen des eingestellten Drucks schnell und dicht ab.

Geeignet für kryogene Anwendungen und Sauerstoffservice bei entsprechender Auslegung und Medienverträglichkeit.

Maximaler Eingangsdruck: 41.4 bar. Ausgangsdruckbereiche: 1.0 bis 4.5 bar, 3.4 bis 12.1 bar, 10.3 bis 24.1 bar und 20.7 bis 36.2 bar.

Zulässige Betriebstemperatur: -196 °C bis +93 °C.

Kryogener Druckminderer aus Messing, 1/4" NPT, maximaler Eingangsdruck 41.4 bar, Cv 0.51.

Funktion: Nicht-balancierter, federreferenzierter Druckminderer für Druckaufbauanwendungen an kryogenen Flüssiggas-Zylindern. Optimierte Feder- und Membranauslegung für hohe Durchflussleistung bei geringem Druckabfall.

Medien: Geeignet für kryogene Medien und Sauerstoffservice bei entsprechender Auslegung und Medienverträglichkeit.

Prüfung / Einstellung: Werkseitig voreingestellt und 100 % geprüft. Die Einstellung erfolgt kundenspezifisch innerhalb des gewählten Federbereichs. Die Einstelländerung pro Umdrehung beträgt näherungsweise 1.0, 1.7, 3.8 oder 4.8 bar/Umdrehung je nach Federbereich.

Sauerstoffservice: Standardmäßig gereinigt und verpackt für Sauerstoffservice gemäß CGA G-4.1.

Dichtungen / Werkstoffe: Gehäuse und drucktragende Messingkomponenten aus CDA 360 Messing; Membranen aus Phosphorbronze; PTFE-Ventildichtung; Gylon-Kammerdichtung; Silikon-Bodenstopfendichtung.

Zulässige Betriebstemperatur: -196 °C bis +93 °C.

Eintritt: 1/4" NPT.

Austritt: 1/4" NPT.

Druckbereiche: Feder A 1.0 bis 4.5 bar, Feder B 3.4 bis 12.1 bar, Feder C 10.3 bis 24.1 bar, Feder D 20.7 bis 36.2 bar.

Flow Data / Durchflussdaten: Full Open Flow Coefficient Cv 0.51. Für anwendungsspezifische Durchflussdaten verweist Generant auf werksseitige Auslegung anhand der konkreten Druck-, Medien- und Systembedingungen.

Verfügbare Sonderausführungen / Optionen: Austauschbare Federkits für A-, B- und C-Bereiche; D-Federbereich mit Kammering; Reparaturkit für Ventilbaugruppe.
