CRV - Kryogenes Sicherheitsventil

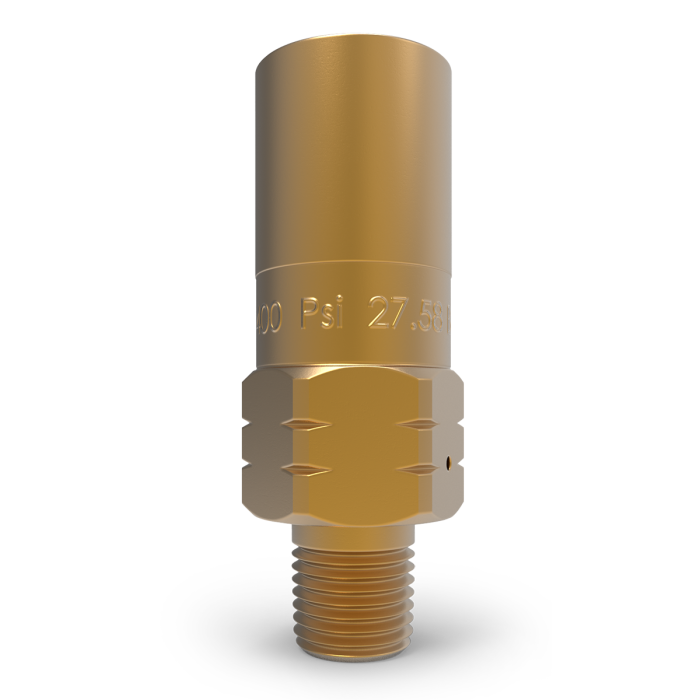

Das im Bild dargestellte Produkt kann vom verkauften Produkt abweichen.

Hersteller: Generant

Datenblatt ID: CRV-B

Verwendungsbereich

Vorgesehen als Sicherheitseinrichtung zur Absicherung von Rohrleitungen und Anlagenteilen gegen unzulässigen Überdruck, z. B. infolge thermischer Expansion in kryogenen Systemen.

Geeignet für Luftgase, Sauerstoffservice und tiefkalte verflüssigte Gase bei entsprechender Auslegung und Medienverträglichkeit.

Einstelldruckbereich: 0.7 bis 51.7 bar.

Zulässige Betriebstemperatur: -196 °C bis +176 °C, abhängig vom Dichtungswerkstoff.

Beschreibung

Produktübersicht: Kryogenes Sicherheitsventil aus Messing, 1/4", 3/8" und 1/2" NPT, Einstelldruckbereich 0.7 bis 51.7 bar, CE-Kennzeichnung nach PED 2014/68/EU Kategorie IV, Modul B und D, Standard, CRVP (0.69 bis 24 bar) auch nach R110 und TPED 2010/35/EU verfügbar.

Funktion: Federbelastetes Sicherheitsventil zur Absicherung gegen Überdruck in kryogenen Systemen. Die Dirt-Guard-Ausführung schützt den Sitzbereich vor Partikelverunreinigungen und unterstützt eine zuverlässige Funktion.

Medien: Geeignet für Luftgase, Sauerstoffservice und tiefkalte verflüssigte Gase bei entsprechender Auslegung und Medienverträglichkeit.

Prüfung / Einstellung: Werkseitig voreingestellt, 100 % geprüft auf Dichtheit, Ansprechdruck und Wiederschließverhalten; Einstelldruck gegen Verstellung gesichert. Eine Verstellung des Entlastungsdrucks im Feld ist nicht vorgesehen.

Sauerstoffservice: Standardmäßig gereinigt und verpackt für Sauerstoffservice gemäß CGA G-4.1.

Dichtungen: Fluorosilikon für Einstelldrücke 0.7 bis 3.4 bar; PCTFE für Einstelldrücke 3.5 bis 51.7 bar.

Zulässige Betriebstemperatur: -196 °C bis +176 °C, abhängig vom Dichtungswerkstoff. Fluorosilikon: -65 °C bis +176 °C; PCTFE: -196 °C bis +74 °C.

Eintritt: Außengewinde NPT 1/4", 3/8" oder 1/2".

Austritt: Abblasen in Atmosphäre, Deflector Cap zur Ableitung des austretenden Gases oder Pipe-away-Anschluss mit Innengewinde 1/4", 3/8" bzw. 1/2" NPT/BSPT, abhängig von der Konfiguration.

Verfügbare Sonderausführungen / Optionen: Integral-Bleed-Valve-Ausführung CRB zur sicheren Entlüftung des Ventileintritts; Tamper-Proof-Ring; Pipe-away-Ausführungen nach Konfiguration.
