CV-XX3 - Kryogenes Rückschlagventil für Flüssiggas

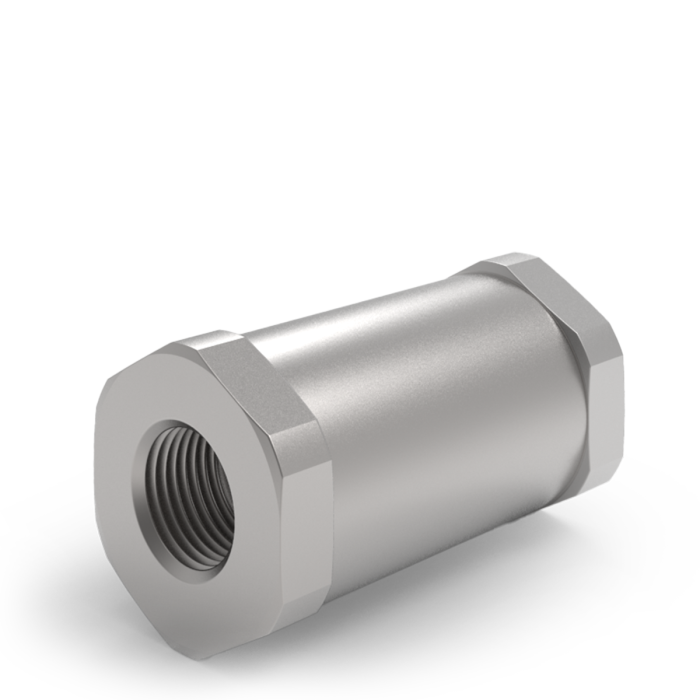

Das im Bild dargestellte Produkt kann vom verkauften Produkt abweichen.
Verwendungsbereich
Vorgesehen zur Verhinderung von Rückströmung in kryogenen Flüssiggas-Systemen.
Geeignet für tiefkalte verflüssigte Gase und Sauerstoffservice bei entsprechender Auslegung und Medienverträglichkeit.
Nennöffnungsdrücke: 0.01, 0.07, 0.21, 0.34 und 0.55 bar. Maximaler Betriebsdruck: 68.9 bar bis +177 °C; bei 2"-Messingausführung 58.6 bar.
Zulässige Betriebstemperatur: -269 °C bis +177 °C.
Beschreibung
Kryogenes Rückschlagventil für Flüssiggas-Service mit PTFE-Dichtung und NPT-Gewindeanschlüssen.
Funktion: Rückschlagventil zur Verhinderung von Rückströmung in tiefkalten Flüssiggasleitungen.
Medien: Geeignet für kryogene Flüssiggas-Anwendungen und Sauerstoffservice bei entsprechender Auslegung und Medienverträglichkeit.
Prüfung / Einstellung: Nennöffnungsdrücke 0.01, 0.07, 0.21, 0.34 und 0.55 bar. Leckage in Sperrrichtung bei Umgebungstemperatur < 20 cc/min bei 1.72 bar Stickstoff; externe Leckage: null.
Sauerstoffservice: Standardmäßig gereinigt und verpackt für Sauerstoffservice gemäß CGA G-4.1.
Dichtungen: PTFE gemäß ASTM D1710.
Zulässige Betriebstemperatur: -269 °C bis +177 °C.
Anschlüsse: 1/4" bis 1" NPT.
Durchflussrichtung: Einbau mit Pfeilrichtung in freier Durchflussrichtung.
Verfügbare Sonderausführungen / Optionen:
· verschiedene NPT-Größen von 1/4" bis 1"
· Cv-Werte abhängig von Nennweite
Zertifikate
Canadian Registration Number (CRN)
System Approvals
Datenblätter
Konformitätserklärungen
Livebestand: Nicht auf Lager pcs (AUF LAGER)
| Type (Baureihe) | CV-XX3 |
|---|---|
| Anwendung | H2, LNG, Luftgase |
| Anwendungsbereich | Lagerung, Anwendung, Betankung, Prozesse |
| Artikelnummer | CV-XX3 |
| Hersteller | Generant |
