FLR - Final-Line-Druckminderer

Vorgesehen als Final-Line-Druckminderer zur Reduzierung des Eingangsdrucks auf einen vorgegebenen Ausgangsdruck in Gasentnahmesystemen, insbesondere an kryogenen Flüssiggas-Zylindern.

Geeignet für Gasservice, CO2-Anwendungen und Sauerstoffservice bei entsprechender Auslegung und Medienverträglichkeit.

Maximaler Eingangsdruck: 41.4 bar. Ausgangsdruckbereiche: 1.0 bis 4.5 bar, 3.4 bis 12.1 bar, 10.3 bis 24.1 bar und 20.7 bis 36.2 bar.

Zulässige Betriebstemperatur: -196 °C bis +93 °C.

Final-Line-Druckminderer aus Messing, 1/4" NPT, maximaler Eingangsdruck 41.4 bar, Cv 0.51.

Funktion: Nicht-balancierter, federreferenzierter Druckminderer zur Druckreduzierung in Gasentnahmeanwendungen. Ausgelegt für hohe Durchflussraten bei geringem Droop und schnelles, positives Schließen am gewünschten Ausgangsdruck.

Medien: Geeignet für Gasservice, CO2-Anwendungen und Sauerstoffservice bei entsprechender Auslegung und Medienverträglichkeit.

Prüfung / Einstellung: Werkseitig voreingestellt und 100 % geprüft. Die Einstelländerung pro Umdrehung beträgt näherungsweise 1.0, 1.7, 3.8 oder 4.8 bar/Umdrehung je nach Federbereich.

Sauerstoffservice: Standardmäßig gereinigt und verpackt für Sauerstoffservice gemäß CGA G-4.1.

Dichtungen / Werkstoffe: Gehäuse, Kammer und Ventilkomponenten aus Messing; Membranen aus Phosphorbronze; PTFE-Ventildichtung; Gylon-Kammerdichtung; Silikon-Bodenstopfendichtung.

Zulässige Betriebstemperatur: -196 °C bis +93 °C.

Eintritt: 1/4" NPT.

Austritt: 1/4" NPT, mit 1/8" NPT-Manometeranschlüssen als Standard.

Druckbereiche: Feder A 1.0 bis 4.5 bar, Feder B 3.4 bis 12.1 bar, Feder C 10.3 bis 24.1 bar, Feder D 20.7 bis 36.2 bar.

Flow Data / Durchflussdaten: Full Open Flow Coefficient Cv 0.51. Für spezifische Anwendungen oder Druckbedingungen sind Durchflussinformationen werkseitig anzufragen.

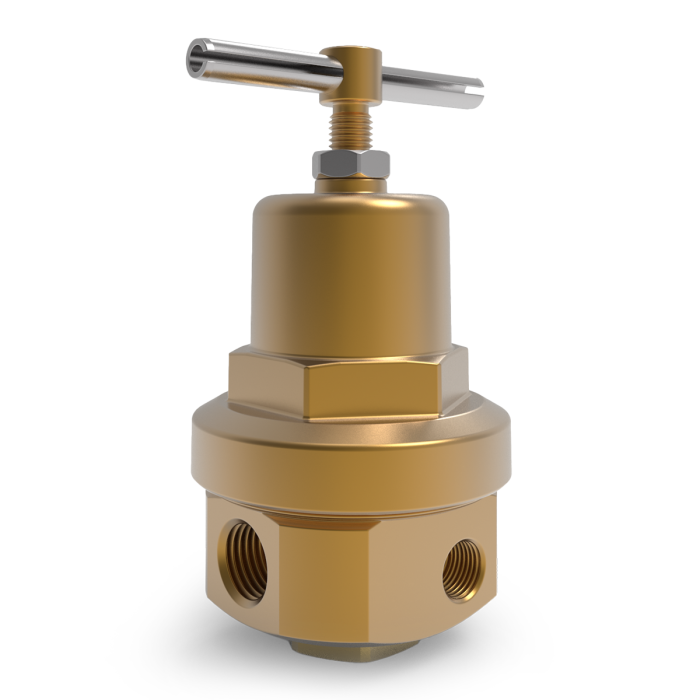

Verfügbare Sonderausführungen / Optionen: T-Handle optional; Austauschbare Federkits; Reparaturkit für Ventilbaugruppe.
