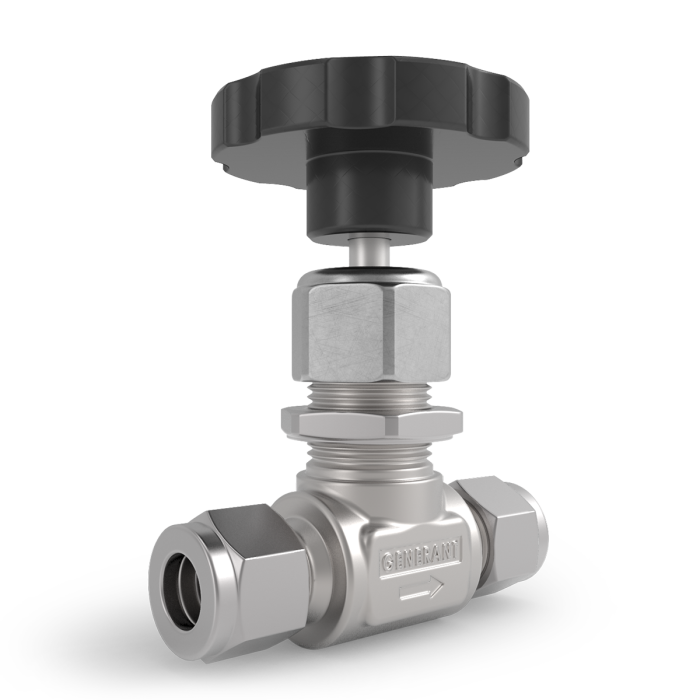

FNV-ML - Geschmiedetes Nadelventil

Vorgesehen als robustes Nadelventil zur manuellen Dosierung und Drosselung in anspruchsvollen Gas-, Prozess- und kryogenen Anwendungen.

Geeignet für Gase und geeignete Flüssigkeiten bei entsprechender Auslegung, Dichtungswahl und Medienverträglichkeit; besonders für kryogene Anwendungen ausgelegt.

Betriebsdruck: Vakuum bis 413.7 bar, temperaturabhängig.

Zulässige Betriebstemperatur: -196 °C bis +232 °C mit Metallspindel, -54 °C bis +93 °C mit PCTFE-Spindelspitze.

Produktübersicht: Geschmiedetes Nadelventil aus Edelstahl 316 mit integriertem Bonnet-Design und federbelasteter PTFE-/Edelstahl-Wafer-Spindelpackung.

Funktion: Manuelle Dosierung und Drosselung von Medienströmen. Das Ventil ist für lange Lebensdauer, niedriges Betätigungsmoment und dichte Funktion von Vakuum bis zum maximalen Betriebsdruck ausgelegt.

Medien: Geeignet für Gase und geeignete Flüssigkeiten bei entsprechender Werkstoff- und Dichtungsverträglichkeit; geeignet für kryogene Anwendungen.

Prüfung / Einstellung: 100 % werkseitig geprüft. Maximal zulässige interne und externe Leckage: 0.1 cc/min bei 69 bar.

Sauerstoffservice: Optional gereinigt und verpackt für Sauerstoffservice gemäß CGA G-4.1.

Dichtungen / Packung: Federbelastete PTFE- und Edelstahl-Wafer-Spindelpackung. Metallspindel standardmäßig, PCTFE-Weichspitze optional.

Zulässige Betriebstemperatur: Metallspindel: -196 °C bis +232 °C. PCTFE-Weichspitze: -54 °C bis +93 °C. Bei Temperaturen unter -54 °C kann die Spindelpackung schwergängig werden.

Betriebsdruck: Vakuum bis 413.7 bar. Temperaturabhängige Druckwerte: 413.7 bar von -196 °C bis +149 °C, 388.9 bar von +149 °C bis +204 °C, 377.9 bar von +204 °C bis +232 °C.

Anschlüsse: 1/4" bis 1/2" NPT sowie 3/8" bis 3/4" Dual-Ferrule-Tube-Anschluss, je nach Ausführung.

Durchflussdaten: Maximale Durchflusskoeffizienten abhängig von der Orifice-Größe: 0.250" Orifice mit Cv 0.65, 0.375" Orifice mit Cv 1.60.

Verfügbare Sonderausführungen / Optionen

·         Gerade oder gewinkelte Bauform

·         Außen- oder Innengewinde NPT

·         Dual-Ferrule-Tube-Anschluss

·         PCTFE-Weichspitze

·         T-Handle-Ausführung

·         Optional gereinigt und verpackt für Sauerstoffservice gemäß CGA G-4.1.
