FNV - Geschmiedetes Nadelventil

Vorgesehen als manuelles Nadelventil zur präzisen Dosierung und Drosselung in Gas- und Prozesssystemen.

Geeignet für Inertgase, Sauerstoff, oxidierende Gase > 21 % und Wasserstoff bei entsprechender Auslegung, Dichtungswahl und Medienverträglichkeit.

Betriebsdruck: Messing bis 207 bar, Edelstahl bis 345 bar bei 38 °C, temperaturabhängig.

Zulässige Betriebstemperatur: -196 °C bis +232 °C mit Metall-Metall-Spindel, -54 °C bis +93 °C mit PCTFE-Spindelspitze.

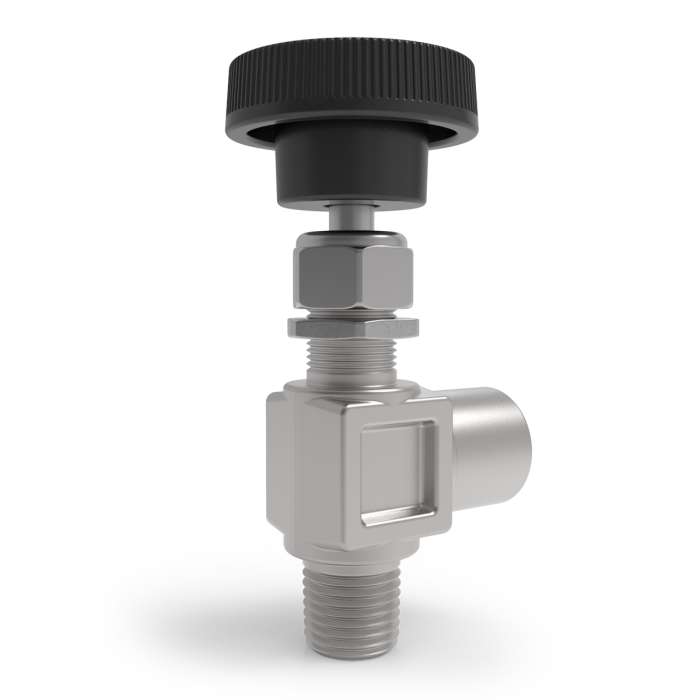

Produktübersicht: Geschmiedetes Nadelventil mit integriertem Bonnet-Design, verfügbar in Messing oder 316 Edelstahl, in gerader oder gewinkelter Bauform.

Funktion: Manuelle Dosierung und Drosselung von Medienströmen über einen weiten Druckbereich. Die Metall-Metall-Spindel ist Standard; eine PCTFE-Weichspitze ist optional verfügbar.

Medien: Geeignet für Inertgase, Sauerstoff, oxidierende Gase > 21 % und Wasserstoff bei geeigneter Dichtungs- und Werkstoffauswahl.

Prüfung / Einstellung: 100 % werkseitig auf Dichtheit geprüft. Maximal zulässige interne und externe Leckage: 0.1 cc/min bei 69 bar.

Sauerstoffservice: Optional gereinigt und verpackt für Sauerstoffservice gemäß CGA G-4.1.

Dichtungen / Packung: PTFE- und Metall-Wafer-Spindelpackung für niedriges Betätigungsmoment. Metall-Metall-Spindel standardmäßig, PCTFE-Weichspitze optional.

Zulässige Betriebstemperatur: Metall-Metall-Spindel: -196 °C bis +232 °C. PCTFE-Weichspitze: -54 °C bis +93 °C. Bei Temperaturen unter -54 °C kann die Spindelpackung schwergängig werden.

Betriebsdruck: Messing bis 207 bar, Edelstahl bis 345 bar bei 38 °C, temperaturabhängig.

Anschlüsse: NPT-Anschlüsse 1/8" bis 3/8" sowie Dual-Ferrule-Tube-Anschlüsse 1/8" und 1/4", je nach Ausführung.

Durchflussdaten: Orifice 0.17" / 4.32 mm, Cv 0.37.

Verfügbare Sonderausführungen / Optionen

·         Gerade oder gewinkelte Bauform

·         Außen- oder Innengewinde NPT

·         Dual-Ferrule-Tube-Anschluss

·         PCTFE-Weichspitze

·         Edelstahlgriff

·         Optional gereinigt und verpackt für Sauerstoffservice gemäß CGA G-4.1.
