GDR - Gasversorgungs-Druckminderer

Vorgesehen als Gasversorgungs-Druckminderer zur Reduzierung eines Eingangsdrucks auf einen vorgegebenen Ausgangsdruck in anspruchsvollen Gasversorgungssystemen.

Geeignet für technische Gase und Sauerstoffservice bei entsprechender Auslegung, Dichtungsauswahl und Medienverträglichkeit. EPDM-Dichtungen werden von Generant für CO2-Service empfohlen.

Maximaler Eingangsdruck: 40 bar. Ausgangsdruckbereiche: 0 bis 3.8 bar, 3.5 bis 9.3 bar, 8.6 bis 15.5 bar und 15.5 bis 31.0 bar.

Temperaturbereich abhängig von Dichtungswerkstoff und Ausführung gemäß Datenblatt.

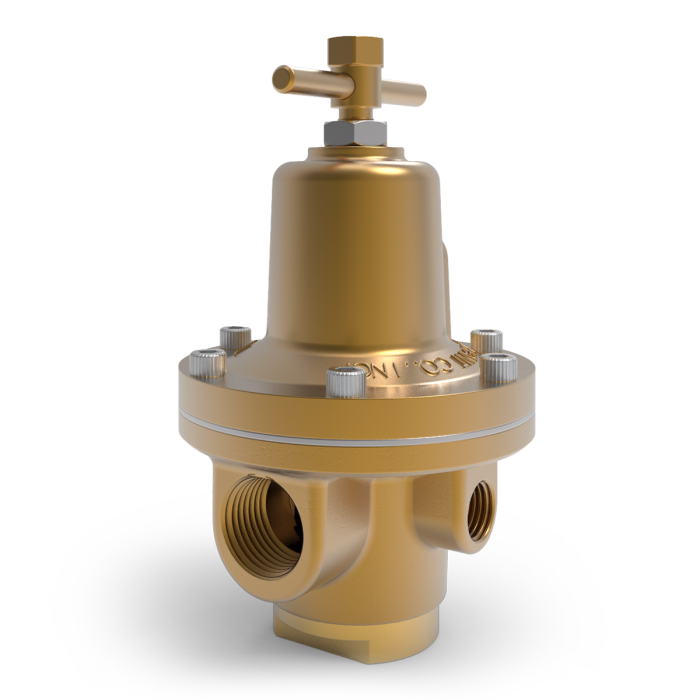

Gasversorgungs-Druckminderer aus Messing, 1/4" bis 1" NPT/BSPT, maximaler Eingangsdruck 40 bar.

Funktion: Voll balancierter Druckminderer zur stabilen Ausgangsdruckregelung auch bei Eingangsdruckschwankungen. Optimierte Feder- und Venturi-Auslegung für hohe Durchflussleistung und sehr geringe Droop-Eigenschaften.

Medien: Geeignet für technische Gase und Sauerstoffservice bei entsprechender Auslegung und Medienverträglichkeit; EPDM-Dichtungen werden für CO2-Service empfohlen.

Prüfung / Einstellung: 100 % werkseitig geprüft auf Dichtheit, Droop und Durchflussleistung. Jeder Regler ist mit Hersteller, Teilenummer, Datencode, maximalem Eingangsdruck, Einstellbereich und Durchflussrichtung gekennzeichnet.

Sauerstoffservice: Standardmäßig gereinigt und verpackt für Sauerstoffservice gemäß CGA G-4.1.

Dichtungen / Werkstoffe: Messinggehäuse; FKM- oder EPDM-Membran und Weichdichtungen; Edelstahl- und Messingkomponenten gemäß Datenblatt.

Zulässige Betriebstemperatur: abhängig von Dichtungswerkstoff und Ausführung gemäß Datenblatt.

Eintritt: 1/4" bis 1" NPT, BSPT, je nach Ausführung.

Austritt: 1/4" bis 1" NPT, BSPT, je nach Ausführung.

Druckbereiche: GDR-500: Feder A 0 bis 3.8 bar, Feder B 3.5 bis 9.3 bar, Feder C 8.6 bis 15.5 bar, Feder D 15.5 bis 31.0 bar. GDR-1000: Feder A 0 bis 3.8 bar, Feder B 3.5 bis 9.3 bar, Feder C 8.6 bis 15.5 bar.

Flow Data / Durchflussdaten: Fail-Open-Cv GDR-500: 1/4" NPT/BSPT Cv 1.6, 3/8" NPT Cv 2.4, 1/2" NPT/BSPT Cv 2.9. Fail-Open-Cv GDR-1000: 3/4" und 1" NPT/BSPT Cv 5.8. Pilotbetrieb: maximal nutzbarer Cv 1.5 bei GDR-500 und Cv 2.7 bei GDR-1000. Flow-Performance-Kurven wurden mit Stickstoff bei Umgebungsbedingungen ermittelt; Umrechnungsfaktoren für andere Gase sind im Datenblatt angegeben.

Verfügbare Sonderausführungen / Optionen: verschiedene Porting-Optionen, Panel-Mount-Ausführung, Chamber-Pipe-Away-Ausführung, Pilotbetrieb, FKM- oder EPDM-Dichtungen.
