GEM - Kombinierter Druckaufbau- und Economizer-Regler

Vorgesehen als kombinierter Druckaufbau- und Economizer-Regler für kryogene Flüssiggas-Zylinder. Der Regler unterstützt schnellen Druckaufbau, stabile Kopfdruckhaltung und effiziente Economizer-Funktion nahe dem Ansprechbereich des Sicherheitsventils.

Geeignet für kryogene Flüssiggas-Zylinder und Sauerstoffservice bei entsprechender Auslegung und Medienverträglichkeit.

Maximaler Eingangsdruck: 41.4 bar. Druckbereiche: 3.4 bis 13.8 bar, 10.3 bis 24.1 bar und 20.7 bis 34.5 bar.

Zulässige Betriebstemperatur: -196 °C bis +65 °C.

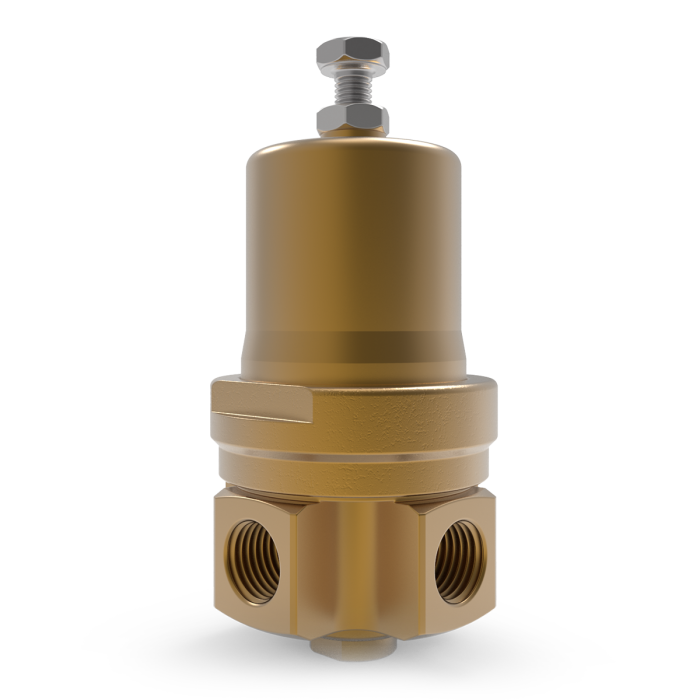

Kombinierter Druckaufbau- und Economizer-Regler aus Messing, 1/4" NPT, maximaler Eingangsdruck 41.4 bar.

Funktion: Kombiniert Druckaufbau- und Economizer-Funktion in einem Regler. Beide Funktionen sind konstruktiv voneinander getrennt, um Funktionsüberlappung zu vermeiden und die Zylindereffizienz zu verbessern.

Medien: Geeignet für kryogene Flüssiggas-Zylinder und Sauerstoffservice bei entsprechender Auslegung und Medienverträglichkeit.

Prüfung / Einstellung: Werkseitig voreingestellt und 100 % geprüft auf Dichtheit. Die Einstelländerung pro Umdrehung beträgt näherungsweise 1.7, 2.4 oder 3.8 bar/Umdrehung je nach Federbereich. Beim Bench Setting müssen Austritt und Economizer-Port verbunden sein, um Beschädigungen am Regler zu vermeiden.

Sauerstoffservice: Standardmäßig gereinigt und verpackt für Sauerstoffservice gemäß CGA G-4.1.

Dichtungen / Werkstoffe: Messinggehäuse und Messingkomponenten; Phosphorbronze-Membranen; PTFE-Ventildichtung und Stem-Diaphragmen; Gylon-Kammer- und Bodenstopfendichtung; Edelstahlfedern gemäß Datenblatt.

Zulässige Betriebstemperatur: -196 °C bis +65 °C.

Eintritt: 1/4" NPT.

Austritt: 1/4" NPT; Ports für IN, OUT und ECON gemäß Ausführung gekennzeichnet.

Druckbereiche: Feder B 3.4 bis 13.8 bar, Feder C 10.3 bis 24.1 bar, Feder D 20.7 bis 34.5 bar.

Flow Data / Durchflussdaten: Kein einzelner Cv-Wert im geprüften Datenblatt angegeben. Generant beschreibt die Ausführung als High-Flow-Design zur Verkürzung der Druckaufbauzeit, zur stabileren Druckhaltung bei hoher Entnahme und zur Maximierung des Economizer-Durchflusses. Anwendungsspezifische Durchflussauslegung sollte werkseitig erfolgen.

Verfügbare Sonderausführungen / Optionen: Portkonfigurationen GEM-250 und GEM-251, Federbereiche B/C/D, kompletter Reparatursatz, Ventil-Reparatursatz.
