HC - Hochleistungs-Druckminderer

Vorgesehen als robuster Hochleistungs-Druckminderer für industrielle Anwendungen mit hohen Durchflussanforderungen.

Geeignet für Flüssigkeiten und Gase bei entsprechender Auslegung und Medienverträglichkeit. Verfügbar als nicht-entlastende HC-Ausführung oder selbstentlastende HCR-Ausführung.

Maximaler Eingangsdruck: 27.6 bar. Ausgangsdruckbereiche: 0 bis 3.4 bar, 0.3 bis 8.5 bar und 0.7 bis 13.6 bar.

Zulässige Betriebstemperatur: -30 °C bis +95 °C.

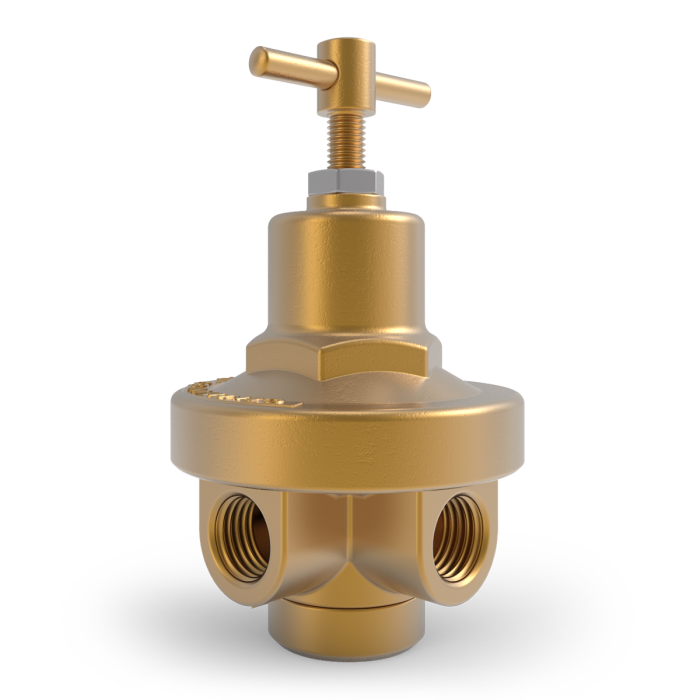

Hochleistungs-Druckminderer aus Messing, 3/8" und 1/2" NPT, maximaler Eingangsdruck 27.6 bar.

Funktion: Voll balancierter Hochleistungs-Druckminderer zur stabilen Ausgangsdruckregelung bei hohen Durchflüssen. Verfügbar als nicht-entlastende HC-Ausführung und als entlastende HCR-Ausführung.

Medien: Geeignet für Flüssigkeiten und Gase, sofern diese mit den Werkstoffen der Ausführung kompatibel sind.

Prüfung / Einstellung: 100 % werkseitig geprüft auf Dichtheit, Droop und Durchflussleistung. Die Einstellung kann über die Einstellschraube vorgenommen und mit Kontermutter gesichert werden.

Sauerstoffservice: Optional gereinigt und verpackt für Sauerstoffservice gemäß CGA G-4.1.

Dichtungen / Werkstoffe: Geschmiedetes Messinggehäuse; Ventilbaugruppe mit FKM; Buna-N O-Ringe; Buna-N/Nylon-Membran; Edelstahl- und Messingkomponenten gemäß Datenblatt.

Zulässige Betriebstemperatur: -30 °C bis +95 °C.

Eintritt: 3/8" oder 1/2" NPT.

Austritt: 3/8" oder 1/2" NPT.

Druckbereiche: Feder A 0 bis 3.4 bar, Feder B 0.3 bis 8.5 bar, Feder C 0.7 bis 13.6 bar.

Flow Data / Durchflussdaten: Fail-Open-Cv 2.4 bei 3/8" NPT und Cv 2.9 bei 1/2" NPT. Flow Curve im Datenblatt mit 13.8 bar Eingangsdruck und Anfangseinstellung bei 1 SCFM: Feder A 3.4 bar, Feder B 5.9 bar, Feder C 10.3 bar; gestrichelte Linie entspricht 10 % Ausgangsdruckabfall vom Sollwert.

Verfügbare Sonderausführungen / Optionen: entlastende oder nicht-entlastende Ausführung, optionaler Kunststoffknopf, Reparaturkits.
