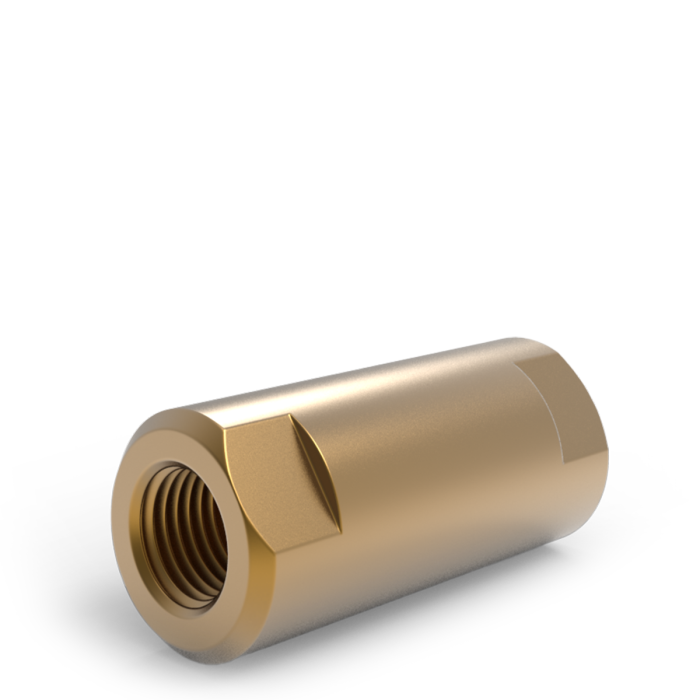

HPCV - Hochdruck-Rückschlagventil

Vorgesehen zur Verhinderung von Rückströmung in Hochdruck- und anspruchsvollen Gas- oder Flüssigkeitssystemen.

Geeignet für Inertgase, Sauerstoff, oxidierende Gase > 21 % und Wasserstoff bei entsprechender Auslegung, Reinigung und Medienverträglichkeit.

Betriebsdruck: Messing bis 345 bar, Edelstahl 316 bis 413 bar, 17-4 PH Edelstahl bis 690 bar. Nennöffnungsdruck: 0.14 bis 0.34 bar.

Zulässige Betriebstemperatur: abhängig vom Dichtungswerkstoff; gemäß Ausführung bis -196 °C bis +232 °C.

Hochdruck-Rückschlagventil mit einteiligem Gehäuse, vollständig gehaltenem gekapseltem O-Ring und metallischer Abstützung für anspruchsvolle Hochdruckanwendungen.

Funktion: Rückschlagventil zur Verhinderung von Rückströmung; steigender Druck erhöht die Dichtwirkung.

Medien: Geeignet für Inertgase, Sauerstoff, oxidierende Gase > 21 % und Wasserstoff bei entsprechender Auslegung und Medienverträglichkeit.

Prüfung / Einstellung: 100 % werkseitig auf Leckage in Sperrrichtung geprüft. Nennöffnungsdruck: 0.14 bis 0.34 bar. Mindestberstdruck > 3 × Betriebsdruck.

Sauerstoffservice: Optional gereinigt und verpackt für Sauerstoffservice gemäß CGA G-4.1.

Dichtungen: Gekapselte Dichtung mit metallischer Abstützung; Dichtungswerkstoff abhängig von Ausführung und Medium.

Zulässige Betriebstemperatur: Abhängig vom Dichtungswerkstoff; gemäß Ausführung bis -196 °C bis +232 °C.

Anschlüsse: 1/4", 3/8" und 1/2"; NPT, SAE, BSPT oder BSPP je nach Ausführung.

Durchflussrichtung: Einbau mit Pfeilrichtung in freier Durchflussrichtung.

Verfügbare Sonderausführungen / Optionen:

· Sauerstoffreinigung nach CGA G-4.1

· alternative Dichtungswerkstoffe

· alternative Anschlussausführungen nach Rücksprache
