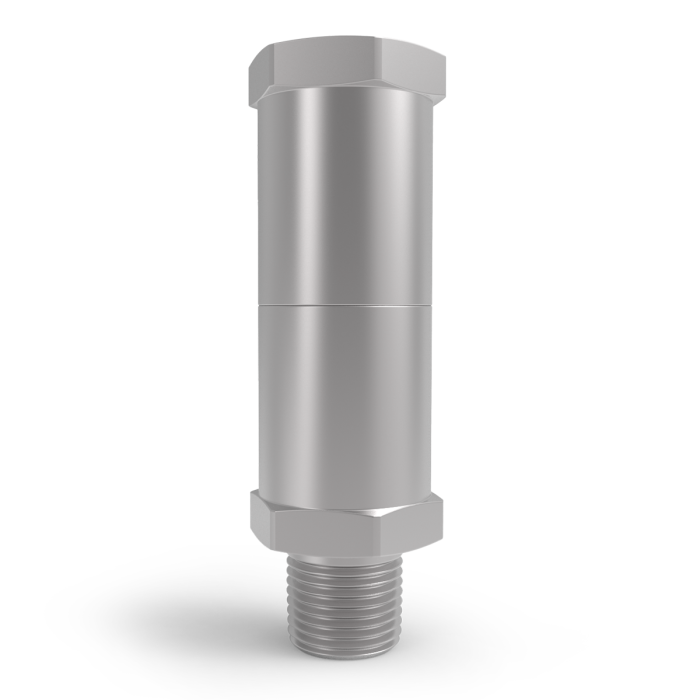

HPRV - Hochdruck-Druckentlastungsventil

Vorgesehen zur Druckentlastung von Hochdrucksystemen gegen unzulässigen Überdruck.

Geeignet für die meisten Flüssigkeits- und Gasanwendungen bei entsprechender Auslegung, Dichtungswahl und Medienverträglichkeit.

Einstelldruckbereich: 0.7 bis 166 bar.

Zulässige Betriebstemperatur: -220 °C bis +204 °C, abhängig vom Dichtungswerkstoff.

Produktübersicht: Hochdruck-Druckentlastungsventil aus Messing, Edelstahl 303 oder Edelstahl 316, 1/8" bis 3/4" NPT, Einstelldruckbereich 0.7 bis 166 bar, gemäß Kategorie I, Modul A (Standard).

Funktion: Federbelastetes Hochdruck-Druckentlastungsventil mit gekapselter O-Ring-Dichtung zum Schutz gegen Extrusion und Kaltfluss. Die geführte Kegelkonstruktion und der Metallanschlag schützen die Dichtung bei hohen Ansprechdrücken.

Medien: Geeignet für die meisten Flüssigkeits- und Gasanwendungen bei entsprechender Auslegung, Dichtungswahl und Medienverträglichkeit.

Prüfung / Einstellung: Werkseitig voreingestellt und 100 % geprüft; Einstelldruck gegen unbeabsichtigte Verstellung gesichert. Prüfungen umfassen Dichtheit, Einstelldruck, Durchfluss und Wiederschließverhalten.

Sauerstoffservice: Optional gereinigt und verpackt für Sauerstoffservice gemäß CGA G-4.1.

Dichtungen: Viton, Buna-N, Neopren, EPDM, Silikon oder PTFE, abhängig von Medium, Druck und Temperatur.

Zulässige Betriebstemperatur: -220 °C bis +204 °C, abhängig vom Dichtungswerkstoff.

Eintritt: NPT 1/8", 1/4", 3/8", 1/2" oder 3/4"; SAE- und JIC-Porting auf Anfrage, abhängig von der Ausführung.

Austritt: Inline-Ausführung HPRV, Abblasen in Atmosphäre HPRVA oder Abblasen in Atmosphäre mit manuellem Zugring HPRVM, abhängig von der Konfiguration.

Verfügbare Sonderausführungen / Optionen: Sauerstoffreinigung; Sicherungsdraht gegen Verstellung; alternative Dichtungen; weitere Gewindekonfigurationen; manuelle Zugringbetätigung.
