IBV - Instrumenten-Kugelhahn

Vorgesehen als Hochdruck-Absperrventil für Instrumentierungs-, Prüfstands-, Gasversorgungs- und Control-Panel-Anwendungen mit hoher Durchflussleistung und geringem Druckverlust.

Geeignet für kompatible Gase und Fluide bei entsprechender Auslegung, Werkstoffverträglichkeit und Dichtungsauswahl.

Betriebsdruck: bis 413 bar bei 38 °C; abhängig von Regelwerk und Anwendung können reduzierte Ratings gelten.

Zulässige Betriebstemperatur: -54 °C bis +93 °C.

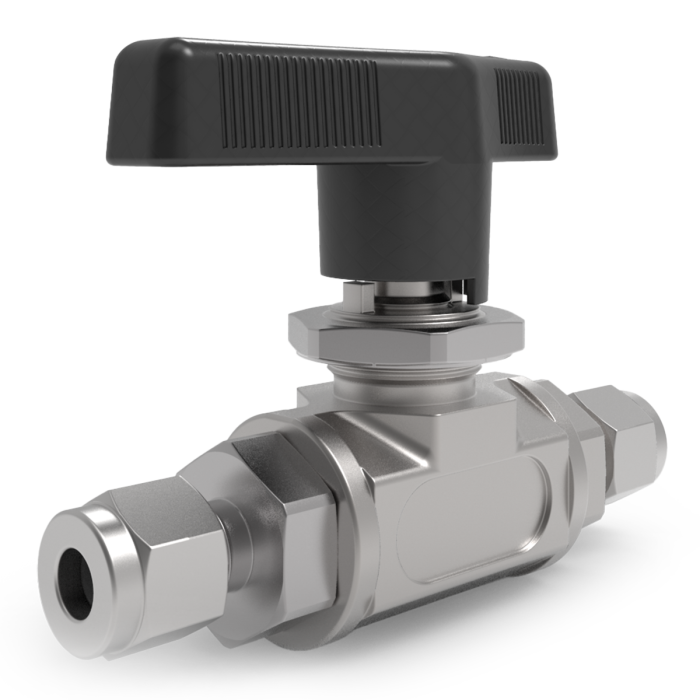

Hochdruck-Instrumenten-Kugelhahn aus Edelstahl 316, Betriebsdruck bis 413 bar, mit NPT-, O-Ring-Face-Seal- oder Dual-Ferrule-Tube-Anschlüssen.

Funktion: 1/4-turn Kugelhahn zur zuverlässigen EIN/AUS-Absperrung. Micro-finished Floating-Ball-Konstruktion für positive Abdichtung in beide Richtungen.

Medien: Geeignet für kompatible Gase und Fluide bei entsprechender Auslegung, Werkstoffverträglichkeit und Dichtungsauswahl.

Prüfung / Einstellung: 100 % werkseitig auf Leckage geprüft; Leckageangabe < 0.1 SCCM bei 145 bar.

Dichtungen: PCTFE-Kugelsitz, PTFE-Packung und O-Ringe; Face-Seal-O-Ringe standardmäßig FKM, Option H mit HNBR für Natural-Gas-Service.

Betriebsdruck: bis 413 bar bei 38 °C; 328 bar nach NFPA 52 und 303 bar nach ASME B31.3, je nach Auslegung und Anwendung.

Zulässige Betriebstemperatur: -54 °C bis +93 °C. Bei dauerhaftem Einsatz oberhalb 38 °C kann das Druckrating beeinflusst werden.

Anschlüsse: 1/4" bis 3/4" NPT, 1/4" bis 3/4" Dual-Ferrule-Tube-Anschluss sowie O-Ring-Face-Seal-Anschluss je nach Ausführung.

Bedienung / Einbau: 1/4-turn Bedienung mit Hebel; Griffstellung zeigt die Durchflussstellung an. Alle Konfigurationen können in Schalttafeln montiert werden.

Technische Merkmale: Gerader Durchflussweg, große Orifices für hohe Durchflussleistung und geringe Druckverluste, einstellbare Spindelpackung für Wartung im eingebauten Zustand.

Verfügbare Sonderausführungen / Optionen:

·         HNBR Face-Seal-O-Ringe für Natural-Gas-Service

·         Panel-Mount-Ausführung je nach Konfiguration

·         NPT-, O-Ring-Face-Seal- oder Dual-Ferrule-Tube-Anschlüsse
