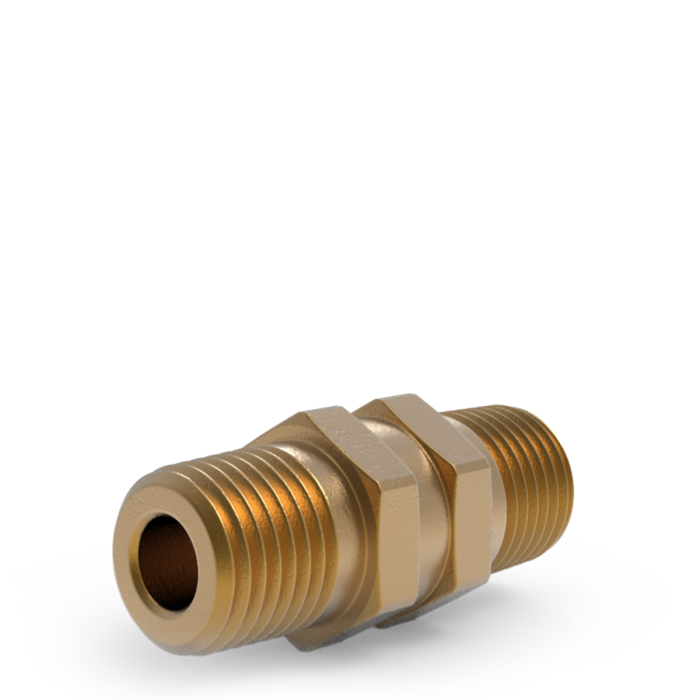

ICV - Inline-Rückschlagventil

Vorgesehen zur Verhinderung von Rückströmung in kompakten Druck- und Vakuumsystemen.

Geeignet für Inertgase, Sauerstoff, oxidierende Gase > 21 % und Wasserstoff bei entsprechender Auslegung, Reinigung und Medienverträglichkeit.

Betriebsdruckbereich: Vakuum bis 55 bar. Nennöffnungsdrücke: 0.01, 0.07 und 0.21 bar.

Kompaktes, direktwirkendes Inline-Poppet-Rückschlagventil für Druck- und Vakuumanwendungen.

Funktion: Rückschlagventil zur Begrenzung von Rückströmung mit blasenblasen-dichtem Abschluss bereits bei niedrigem Differenzdruck.

Medien: Geeignet für Inertgase, Sauerstoff, oxidierende Gase > 21 % und Wasserstoff bei entsprechender Auslegung und Medienverträglichkeit.

Prüfung / Einstellung: 100 % werkseitig auf Leckage in Sperrrichtung geprüft. Leckage: null bei > 0.03 bar Gegendruck. Prüfdruck: 83 bar.

Sauerstoffservice: Optional gereinigt und verpackt für Sauerstoffservice gemäß CGA G-4.1.

Dichtungen: Standard-Elastomer-O-Ring; Dichtungswerkstoff abhängig von Medium und Temperaturbereich.

Zulässige Betriebstemperatur: -62 °C bis +190 °C, abhängig vom Dichtungswerkstoff.

Anschlüsse: 1/8" bis 3/4"; NPT, SAE, BSPT oder BSPP je nach Ausführung.

Durchflussrichtung: Einbau mit Pfeilrichtung in freier Durchflussrichtung.

Verfügbare Sonderausführungen / Optionen:

· Sauerstoffreinigung nach CGA G-4.1

· alternative Dichtungswerkstoffe

· alternative Anschlussausführungen nach Rücksprache
