Typ 03090

Datenblatt ID: IN_03090

Verwendungsbereich

chevron-down

Verwendungsbereich:

Geeignet für nichtbrennbare, ungiftige Flüssigkeiten, Gase und Dämpfe. Die den

Verwendungszweck betreffenden Gesetze, Verordnungen und Normen sind zu beachten.

Zulässige Betriebstemperaturen: -10°C (263K) bis +400°C (673K)

Beschreibung

chevron-down

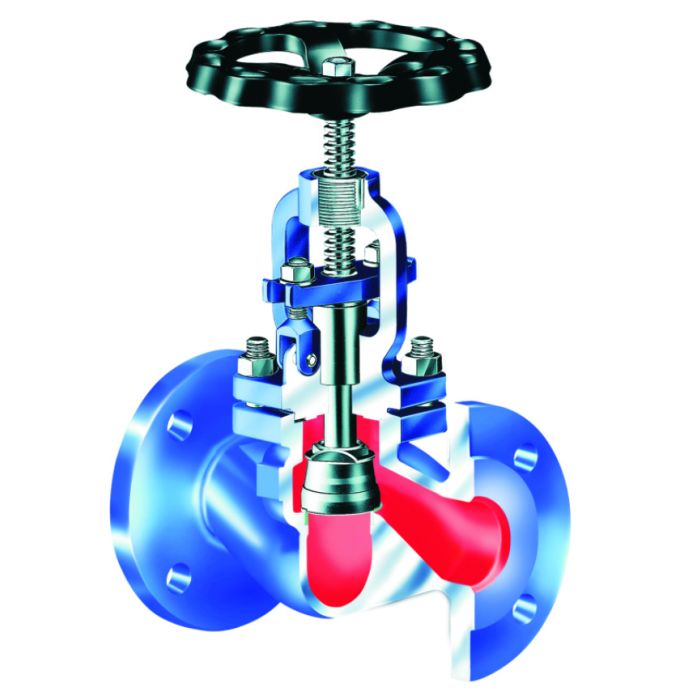

Durchgangsventile, PN40, DIN 3356-1

Gehäuse und aufgeflanschtes Oberteil aus Stahlguss

Sitz und Abschlußkörper aus Edelstahl, metallisch dichtend

Artikel-Nr. 03090.X.0000

Flanschanschluss nach DIN EN 1092-1 PN40

Baulänge nach DIN EN 558-1, Reihe 1

Verfügbare Sonderausführungen - nur auf Anfrage:

· Eckventile

· Ausführung mit Drosselkegel

Datenblätter

chevron-down
IN_03090_de.pdf
Weitere Informationen
Type (Baureihe) 03090
Anwendung Luftgase
Anwendungsbereich Transport, Lagerung, Prozesse
Artikelnummer IN_03090
Werkstoffe

Werkstoffe

DIN EN

ASTM

1

Gehäuse

1.0619

A 216 Grade WCB

2

Abschlusskörper

1.4021

A 276 grade 420

3

Oberteil

1.0619

A 216 Grade WCB

4

Spindel

1.4021

A 276 grade 420

5

Handrad

Grauguss

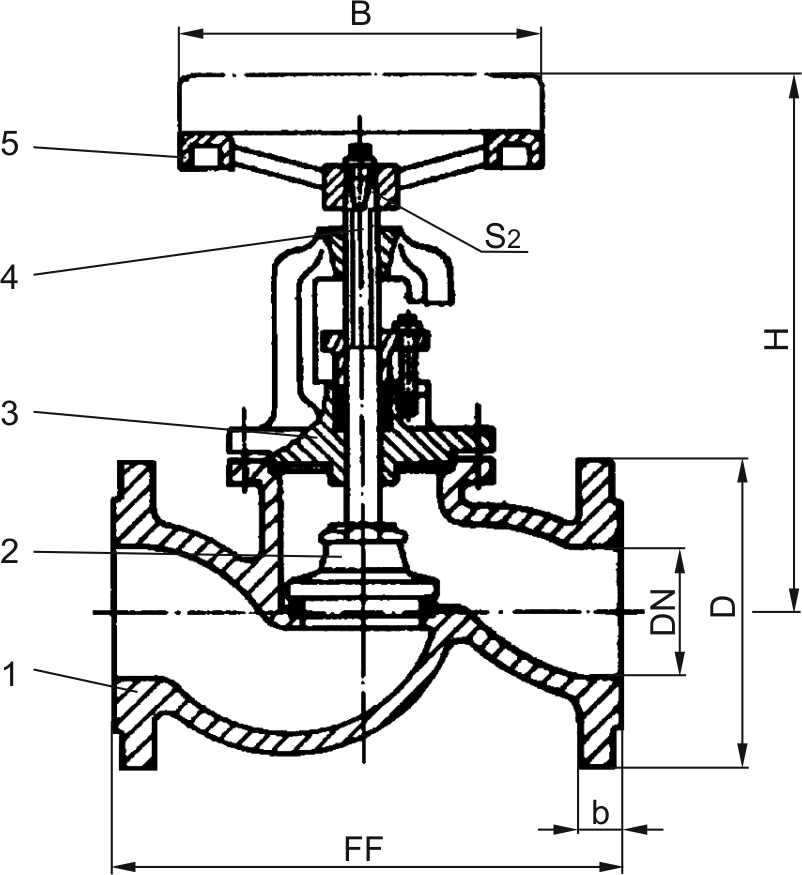

Ausführungen

Typ 03090

Technische Daten

Nenngröße

DN

15

20

25

32

40

50

65

80

100

125

150

Größenschlüssel

.X.

0150

0200

0250

0320

0400

0500

0650

0800

1000

1250

1500

Baulänge

FF

130

150

160

180

200

230

290

310

350

400

480

Höhe

H

190

190

205

205

245

255

295

325

380

425

520

Flanschdurchmesser

D

95

105

115

140

150

165

185

200

235

270

300

Blattdicke

b

12

12

12

14

14

16

16

18

20

20

22

Handrad-Ø

B

120

120

140

140

160

160

180

200

225

250

300

Vierkant

S2

10

10

12

12

13

13

14

15

17

18

21

Gewicht

ca. kg

4,4

5,4

6,3

7,0

10,5

13,8

21,0

27,5

40,0

61,0

88,5
?
