Typ 05110

Datenblatt ID: IN_05110

Verwendungsbereich

chevron-down

Verwendungsbereich:

Geeignet für nichtbrennbare, ungiftige Flüssigkeiten, Gase und Dämpfe. Die den

Verwendungszweck betreffenden Gesetze, Verordnungen und Normen sind zu beachten.

Zulässige Betriebstemperaturen und -drücke:

bis max. 16,0 bar: -10°C (263K) bis +120°C (393K)

bis max. 13,0 bar: -10°C (263K) bis +225°C (498K)

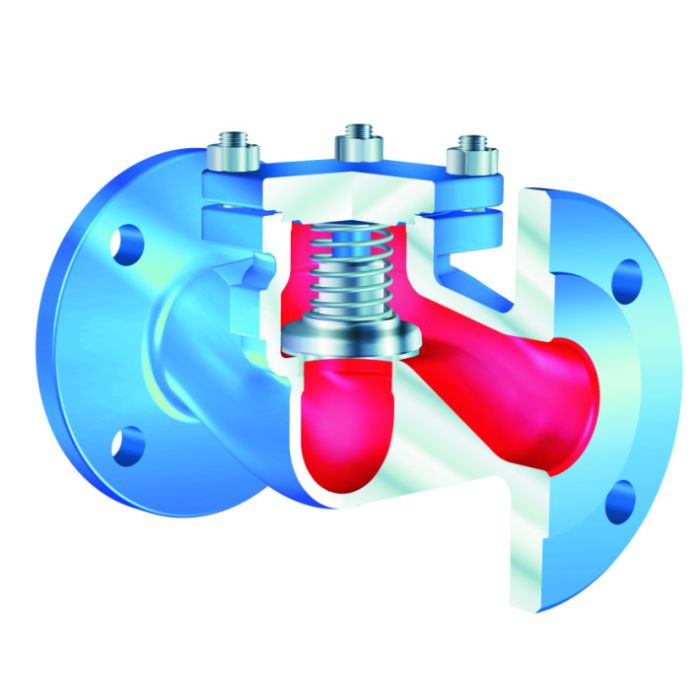

Beschreibung

chevron-down

Rückschlagventile, PN16

Gehäuse und aufgeflanschter Deckel aus Grauguss

Sitz und Abschlusskörper aus Edelstahl, metallisch dichtend

Artikel-Nr. 05110.X.0000

Flanschanschluss nach DIN EN 1092-1 PN16

Baulänge nach DIN EN 558-1, Reihe 1

Datenblätter

chevron-down
IN_05110_de.pdf
Weitere Informationen
Type (Baureihe) 05110
Anwendung Luftgase
Anwendungsbereich Transport, Lagerung, Prozesse
Artikelnummer IN_05110

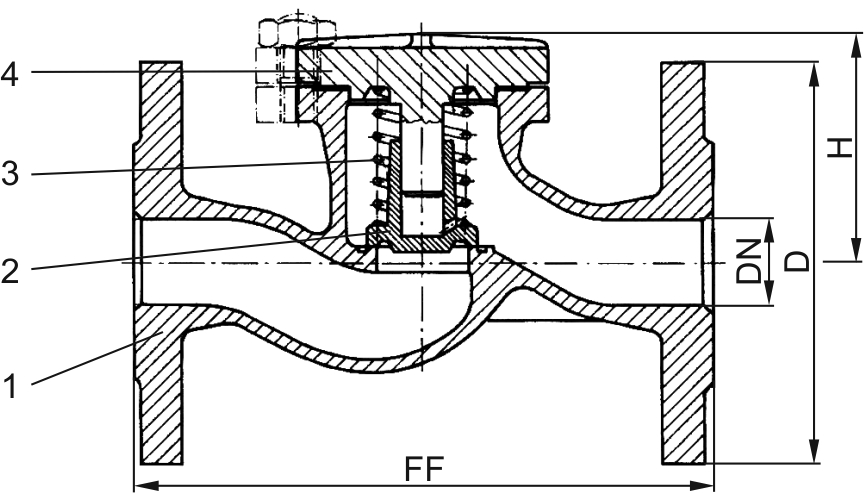

Werkstoffe

Werkstoffe

DIN EN

ASTM

1

Gehäuse

0.6025

A 48-83 Gr. 35B

2

Abschlusskörper

1.4021

A 276 Grade 420

3

Feder

1.4310

A 313 Grade 301

4

Deckel

0.6025

A 48-83 Gr. 35B
Ausführungen

Typ 05110

Technische Daten

Nenngröße

DN

15

20

25

32

40

50

65

80

100

125

150

Größenschlüssel

.X.

0150

0200

0250

0320

0400

0500

0650

0800

1000

1250

1500

Baulänge

FF

130

150

160

180

200

230

290

310

350

400

480

Höhe

H

70

70

80

80

85

95

110

130

155

165

215

Flanschdurchmesser

D

95

105

115

140

150

165

185

200

235

270

300

Gewicht

ca. kg

2,4

3,0

3,8

5,7

7,4

10,3

15,2

20,4

31,0

49,0

69,0
?
