Typ 05338

Datenblatt ID: IN_05338

Verwendungsbereich

chevron-down

Verwendungsbereich:

Geeignet für nichtbrennbare, ungiftige Flüssigkeiten, Gase und Dämpfe. Die den

Verwendungszweck betreffenden Gesetze, Verordnungen und Normen sind zu beachten.

Zulässige Betriebstemperaturen und -drücke:

bis max. 49,6 bar: -200°C (73K)

bis max. 35,8 bar: +200°C (473K)

bis max. 24,0 bar: +550°C (823K)

Beschreibung

chevron-down

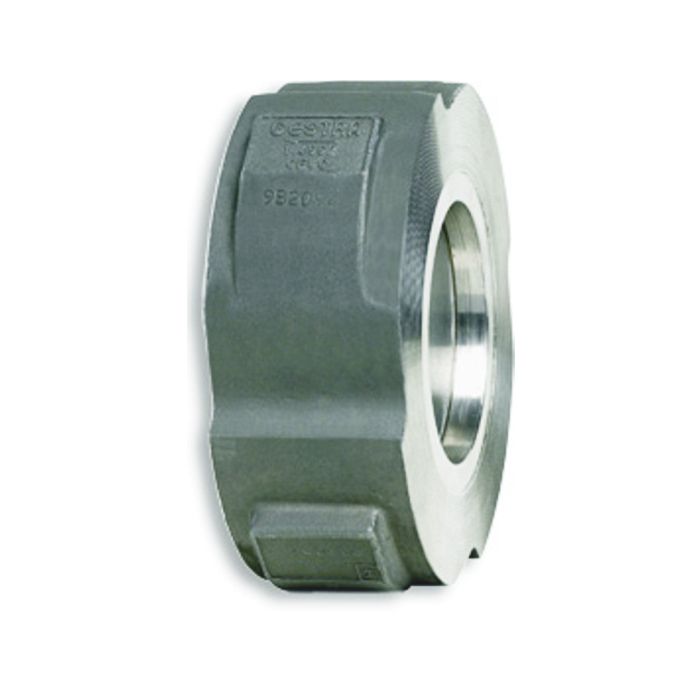

Scheiben-Rückschlagklappen, PN40 / class 300

Gehäuse aus Edelstahl

Artikel-Nr. 05338.X.0000

Abschlusskörper metallisch dichtend

mit Schließfeder,

zum Einklemmen zwischen zwei Flanschen für

DIN PN10, PN16, PN25 oder PN40

ASME class 125, class 150 oder class 300

Datenblätter

chevron-down
IN_05338_de.pdf
Weitere Informationen
Type (Baureihe) 05338
Anwendung Luftgase
Anwendungsbereich Transport, Lagerung, Prozesse
Artikelnummer IN_05338

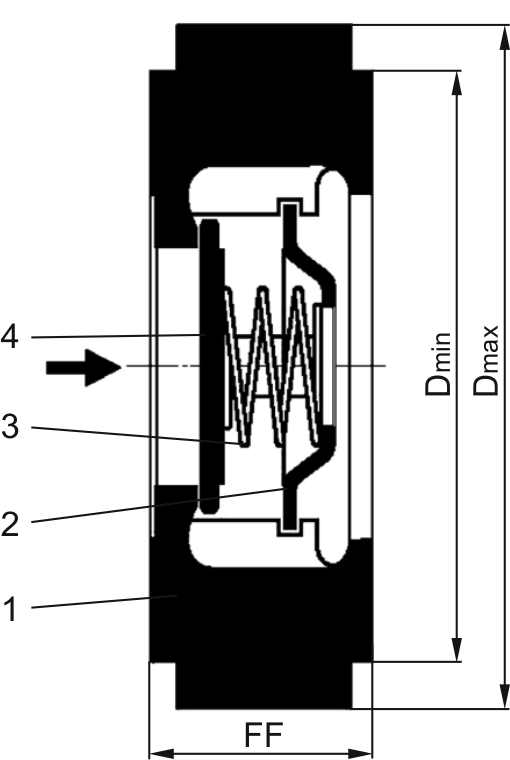

Werkstoffe

Werkstoffe

DIN EN

ASTM

1

Gehäuse

1.4408

A 351 CF 8M

2

Federklappe

1.4571

A 276 Grade 316Ti

3

Feder

1.4571

A 313 Grade 316Ti

4

Abschlusskörper

1.4571

A 276 Grade 316Ti
Ausführungen

Typ 05338

Technische Daten

Nenngröße

DN

15

20

25

32

40

50

65

80

100

Größenschlüssel

.X.

0150

0200

0250

0320

0400

0500

0650

0800

1000

Baulänge

FF

16

19

22

28

31,5

40

46

50

60

Scheibendurchmesser

Dmin

44

53

64

70

83

96

110

128

151

Scheibendurchmesser

Dmax

67

76

82

93

104

118

136

158

186

Gewicht

ca. kg

0,27

0,38

0,52

0,80

1,12

1,78

2,43

3,37

5,34

Kvs - Wert

m³/h

2,7

5,8

10,3

17,8

27,0

42,0

68,0

88,0

112,0

Cv - Wert

gal/min

3,1

6,7

11,9

20,6

31,3

48,7

78,9

102,1

129,9
