Typ 06127

Datenblatt ID: IN_06127

Verwendungsbereich

chevron-down

Verwendungsbereich:

Vorgesehen als Sicherheitseinrichtung gegen unzulässige Drucküberschreitung

in Druckbehältern.

Zugelassen für Gase, Dämpfe und Flüssigkeiten.

Zulässige Betriebstemperatur: -270°C (3K) bis +450°C (723K)

Beschreibung

chevron-down

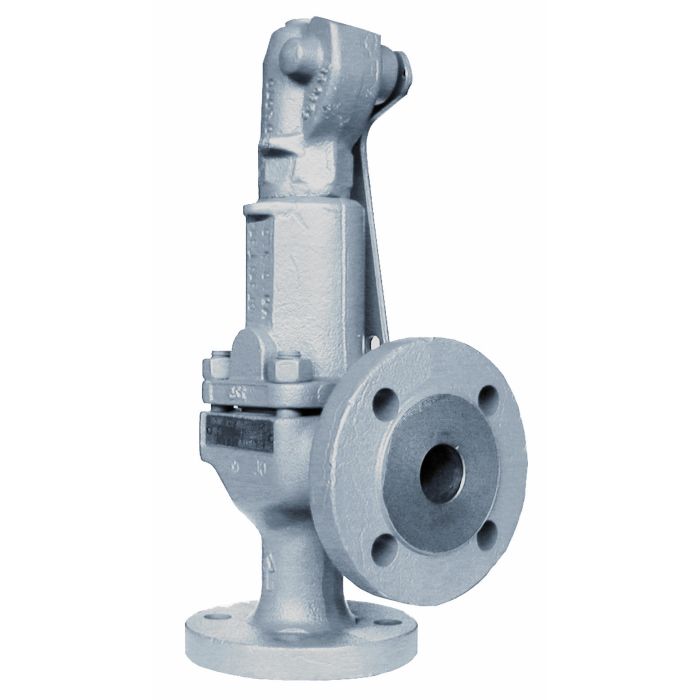

Eck-Sicherheitsventile aus Edelstahl,

bauteilgeprüft, TÜV-SV.577. D/G/F

Normal-Sicherheitsventil,

Abschlusskörper metallisch dichtend, mit Anlüfthebel,

geschlossene Federhaube,

Flanschanschluss nach DIN EN 1092-1 PN40

Artikel-Nr. 06127.X.0000

Verfügbare Sonderausführungen - nur auf Anfrage:

· Kegel mit Weichdichtung

· Erweiterte Druck- und Temperatureinsatzgrenzen

Datenblätter

chevron-down
IN_06127_de.pdf
Weitere Informationen
Type (Baureihe) 06127
Anwendung Luftgase
Anwendungsbereich Lagerung, Prozesse
Artikelnummer IN_06127

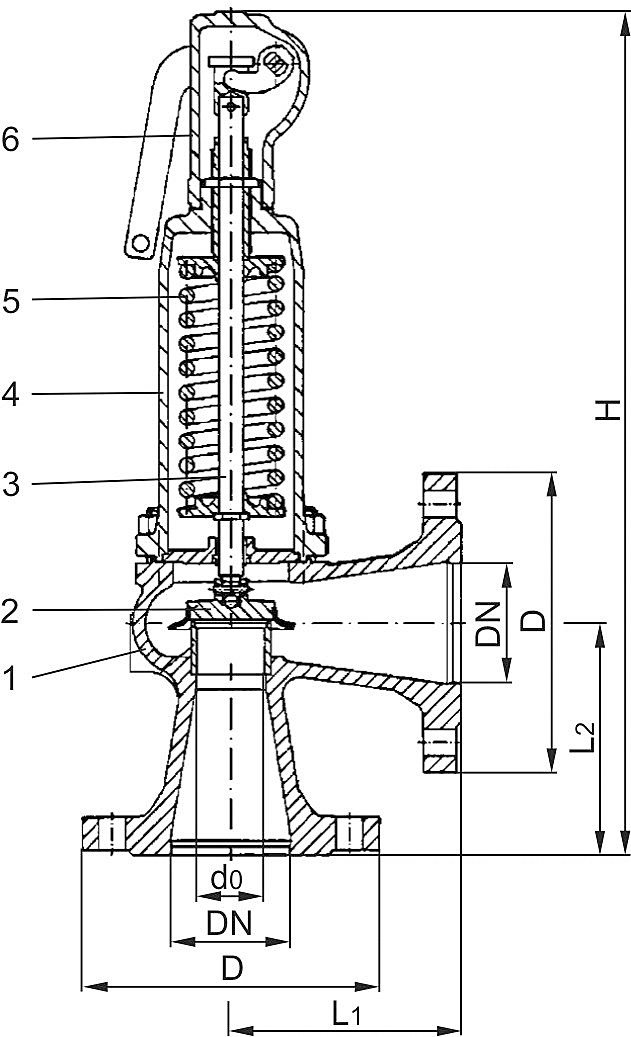

Werkstoffe

Werkstoffe

DIN EN

ASME/ASTM

1

Gehäuse

1.4408

A 351 CF 8M

2

Teller

1.4404

A 276 Grade 316L

3

Spindel

1.4404

A 276 Grade 316L

4

Haube

1.4408

A 351 CF 8M

5

Feder

1.4310

A 313 Grade 301

6

Anlüftung

1.4408

A 351 CF 8M
Ausführungen

Typ 06127

Technische Daten

Nenngröße

DN

15

20

25

32

40

50

65

80

100

Sitzdurchmesser

d0

12

18

18

18

23

29

37

46

60

Größenschlüssel

.X.

0150

0200

0250

0320

0400

0500

0650

0800

1000

Ansprechdruck

bar

0,2-40

0,2-40

0,2-40

0,2-40

0,2-40

0,2-40

0,2-26

0,2-25

0,2-22

Flanschdurchmesser

D

95

105

115

140

150

165

185

200

235

Höhe

H

310

315

320

325

335

360

475

530

605

Länge

L1

90

95

100

105

115

125

145

155

175

Länge

L2

90

95

100

105

115

125

145

155

175

Gewicht

ca. kg

5,0

6,0

6,0

8,0

9,0

12,0

15,0

20,0

33,0

Ausflussziffer Dämpfe, Gase

αw

0,29

0,29

0,38

0,38

0,38

0,38

0,38

0,38

0,38

Ausflussziffer Flüssigkeiten

αw

0,19

0,19

0,25

0,25

0,25

0,25

0,25

0,25

0,25
?
