Typ 06217

Datenblatt ID: IN_06217

Verwendungsbereich

chevron-down

Verwendungsbereich:

Vorgesehen als Sicherheitseinrichtung gegen unzulässige

Drucküberschreitungen für ortsfeste und bewegliche Druckbehälter und Druckgasbehälter.

Zugelassen für Luft und ähnliche Gase.

Zulässige Betriebstemperatur: -40°C (233K) bis +200°C (473K), geeignet für waagerechten Einbau

Beschreibung

chevron-down

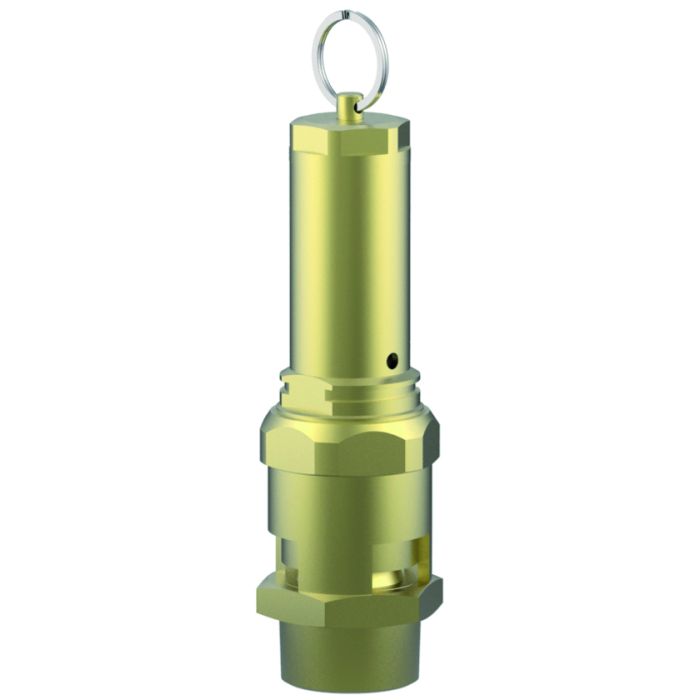

Sicherheitsventile aus Messing,

bauteilgeprüft ASME Code Section VIII

Normal-Sicherheitsventil

Abschlusskörper mit FPM-Dichtung, offene Federhaube, frei abblasend

Eintritt: Außengewinde NPT nach ANSI B 1.20.1

Artikel-Nr. 06217.X.5010

mit Pull-Ring

Verfügbare Sonderausführungen - nur auf Anfrage:

· Schutzhaube aus Kunststoff für Ausblaseöffnungen,

· Feder aus Edelstahl - Werkstoff 1.4571,

· außenliegende Teile vernickelt

Zertifikate

chevron-down
ASME Code (ASME Code Section VIII) chevron-down
NB18_EN_91112
NB18_EN_91123
NB18_EN_91134
NB18_EN_91145
NB18_EN_91156
NB-18 91178
31820
NBBI 78711 278163
Canadian Registration Number (CRN) chevron-down
0G07343.50R4_Newfoundland and Labrador
0G07343.51R4 - British Columbia
0G07343.52R4_Alberta
0G07343.54R4_Manitoba
0G07343.56R4_Quebec
0G07343.57R4_New Brunswick
0G07343.5NR4_Nunavut
0G07343.5R4_Ontario
0G07343.5TR4_Northwest Territories
0G07343.5YR4_Yukon
0G07343.58R4_Nova Scotia
0G07343.59R4_Prince Edward Island
Pressure Equipment Directive (2014/68/EU) chevron-down
0045/202/1201/Z/00532/22/D/001(00)
Pressure Equipment Safety Regulation 2016 (PESR 2016) chevron-down
0879-PESR-B(P)-23290-2-DE
License of Special Equipment (China) (TS) chevron-down
TSF700D36-2029
TÜV Verband (Approval mark number) chevron-down
25-1090 EN
25-1090 DE
Ukraine (Ukraine) chevron-down
UA.TR.107.127.08-26
UA.TR.107.135.03-26
UA.D.135.02-26

Datenblätter

chevron-down
IN_06217_de.pdf

Konformitätserklärungen

chevron-down
Pressure Equipment Safety Regulation 2016 (PESR 2016) chevron-down
001 SV (EN)
Pressure Equipment Directive (2014/68/EU) chevron-down
001SV (DE, EN, CN)
001SV (DE, EN, CZ)
001SV (DE, EN, ES)
001SV (DE, EN, FR)
001SV (DE, EN, IT)
001SV (DE, EN, NL)
001SV (DE, EN, PL)
001SV (DE, EN, RU)
Weitere Informationen
Type (Baureihe) 06217
Anwendung Luftgase, Industrie
Anwendungsbereich Lagerung, Prozesse, Druckluft
Artikelnummer IN_06217
Werkstoffe

Werkstoffe

DIN EN

ASME/ASTM

1

Gehäuse

CW617N

B 283 UNS C37700

2

Dichtung

FPM (Viton-GLT)

3

Teller

CW614N

B 455 UNS C38500

4

Spindel

CW614N

B 455 UNS C38500

5

Haube

CW614N

B 455 UNS C38500

6

Feder

1.1200

A 227

7

Spindelführung

PTFE

8

Kappe

CW614N

B 455 UNS C38500

9

Pull-Ring

Stahl

Ausführungen

Typ 06217

Technische Daten

Nenngröße

GW

1/2

3/4

1

1-1/4

1-1/2

2

Sitzdurchmesser d0

inch

0,472

0,591

0,787

0,984

1,260

1,575

Größenschlüssel

.X.

0400

0600

1000

1200

1400

2000

Ansprechdruck

psi

15-362

15-435

15-279

15-179

15-111

15-71

Höhe H

inch

4,291

5,118

6,260

6,930

8,110

9,114

Länge L2

inch

0,551

0,630

0,709

0,787

0,866

0,984

Schlüsselweite S1

inch

1,063

1,260

1,614

1,969

2,165

2,765

Gewicht

lb

0,551

0,904

1,587

2,712

3,814

6,812

Ausflussziffer ab 44 psi

rated slope

2,59

4,10

6,79

10,15

16,50

24,80
