Typ 06310

Datenblatt ID: IN_06310

Verwendungsbereich

chevron-down

Verwendungsbereich:

Vorgesehen als Sicherheitseinrichtung gegen unzulässige Drucküberschreitung

in Druckbehältern.

Zugelassen für Gase, Dämpfe und Flüssigkeiten.

Zulässige Betriebstemperatur (metallisch dichtend): -10°C (263K) bis +450°C (723K),

Betriebstemperaturen für Kegel mit Weichdichtung auf Anfrage

Beschreibung

chevron-down

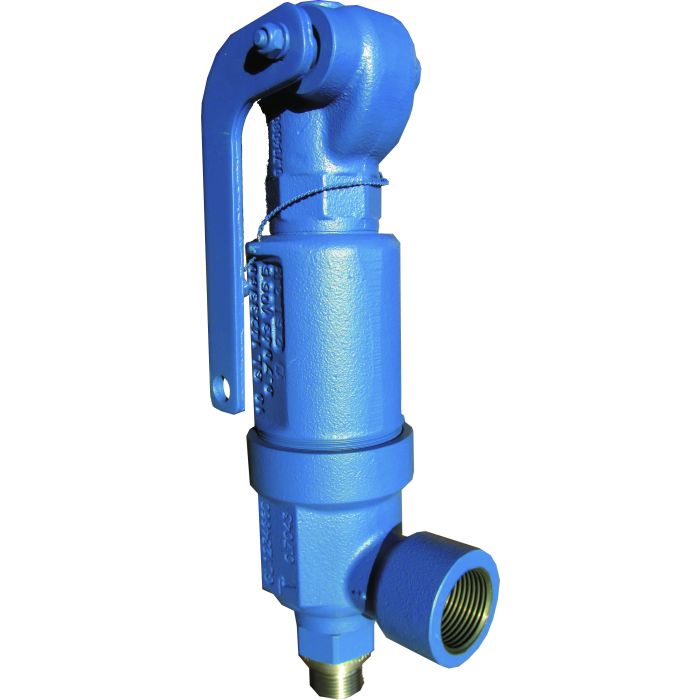

Eck-Sicherheitsventile aus Stahlguss,

bauteilgeprüft, TÜV-SV.909. D/G/F

Vollhub-Sicherheitsventil

Normal-Sicherheitsventil für Flüssigkeiten

Abschlusskörper metallisch dichtend,

geschlossene Federhaube, mit Anlüfthebel,

Eintritt: Außengewinde Typ G nach ISO 228/1

Austritt: Innengewinde Typ G nach ISO 228/1

Artikel-Nr. 06310.X.0000

Verfügbare Sonderausstattung - nur auf Anfrage:

· Anschlussgewinde NPT nach ANSI B 1.20.1

· Kegel mit Weichdichtung (NBR, CR, EPDM, FKM, FFKM, PCTFE, PTFE-FDA)

Datenblätter

chevron-down
IN_06310_de.pdf
Weitere Informationen
Type (Baureihe) 06310
Anwendung Luftgase
Anwendungsbereich Lagerung, Prozesse
Artikelnummer IN_06310

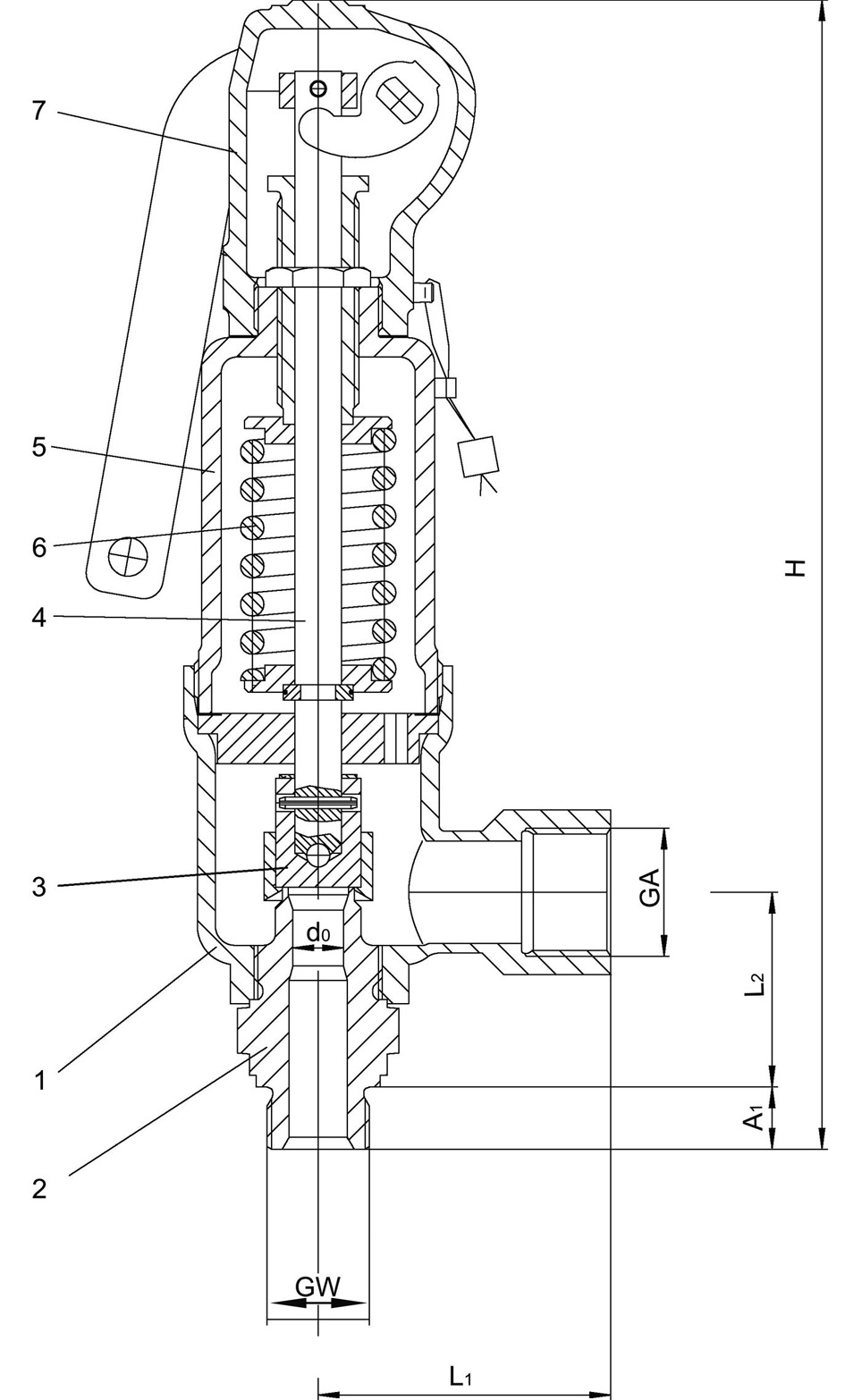

Werkstoffe

Werkstoffe

DIN EN

ASME/ASTM

1

Austrittskörper

1.0619

A 216 Grade WCB

2

Eintrittskörper

1.4404

A 276 Grade 316L

3

Teller

1.4122

keine Referenz

4

Spindel

1.4021

A 276 Grade 420

5

Haube

1.0619

A 216 Grade WCB

6

Feder

1.4310

A 313 Grade 301

7

Anlüftung

0.7040

A 536-87 Gr. 60-40-18
Ausführungen

Typ 06310

Technische Daten

Nenngröße

GW

3/4

3/4

1

Sitzdurchmesser

d0

9

13

17,5

Größenschlüssel

.X.

0906

1306

1710

Ansprechdruck Sattdampf

bar

1,5-200

0,2-200

0,2-100

Ansprechdruck Luft und Flüssigkeiten

bar

1,5-250

0,2-200

0,2-100

Austritt

GA

1

1

1-1/2

Höhe

H

280

280

281

Länge

L1

50

50

54

Länge

L2

75

75

75

Länge

A1

16

16

18

Gewicht

ca. kg

2,6

2,6

3,0

Ausflussziffer Dämpfe, Gase

αw

0,83

0,81

0,79

Ausflussziffer Flüssigkeiten

αw

0,61

0,53

0,52
?
