HEROSE Typ 06315

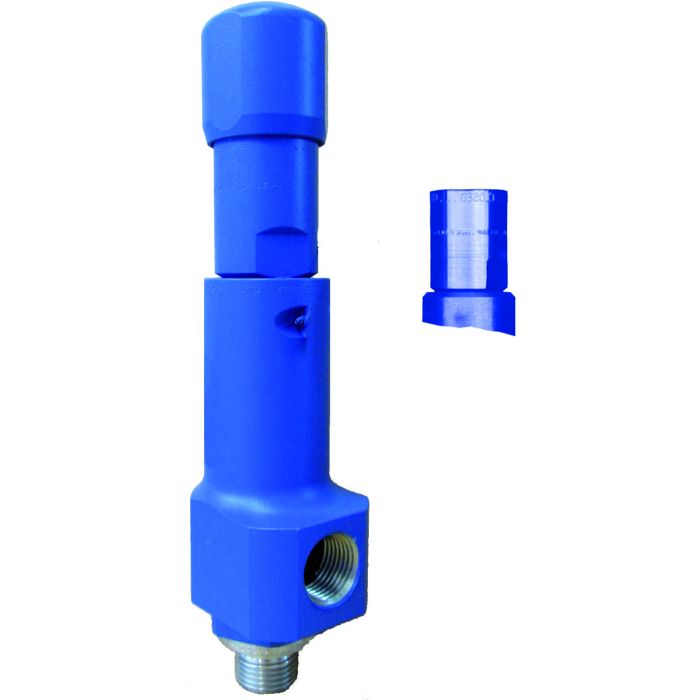

Das im Bild dargestellte Produkt kann vom verkauften Produkt abweichen.

Typ 06315

Datenblatt ID: IN_06315

Verwendungsbereich

Verwendungsbereich:

Vorgesehen als Sicherheitseinrichtung gegen unzulässige Drucküberschreitung

in Druckbehältern. Zugelassen für Gase, Dämpfe und Flüssigkeiten.

Zulässige Betriebstemperatur (metallisch dichtend): -10°C (263K) bis +220°C (493K),

Betriebstemperaturen für Kegel mit Weichdichtung auf Anfrage

Eck-Sicherheitsventile aus Chromstahl, bauteilgeprüft, TÜV-SV.980. D/G/F

Normal-Sicherheitsventil

Abschlusskörper metallisch dichtend, geschlossene Federhaube,

Eintritt: Außengewinde Typ G nach ISO 228/1

Austritt: Innengewinde Typ G nach ISO 228/1

Artikel-Nr. 06315.X.N000 (0,1 - 93,0 bar)

Artikel-Nr. 06315.X.L000 (93,0 - 180,0 bar)

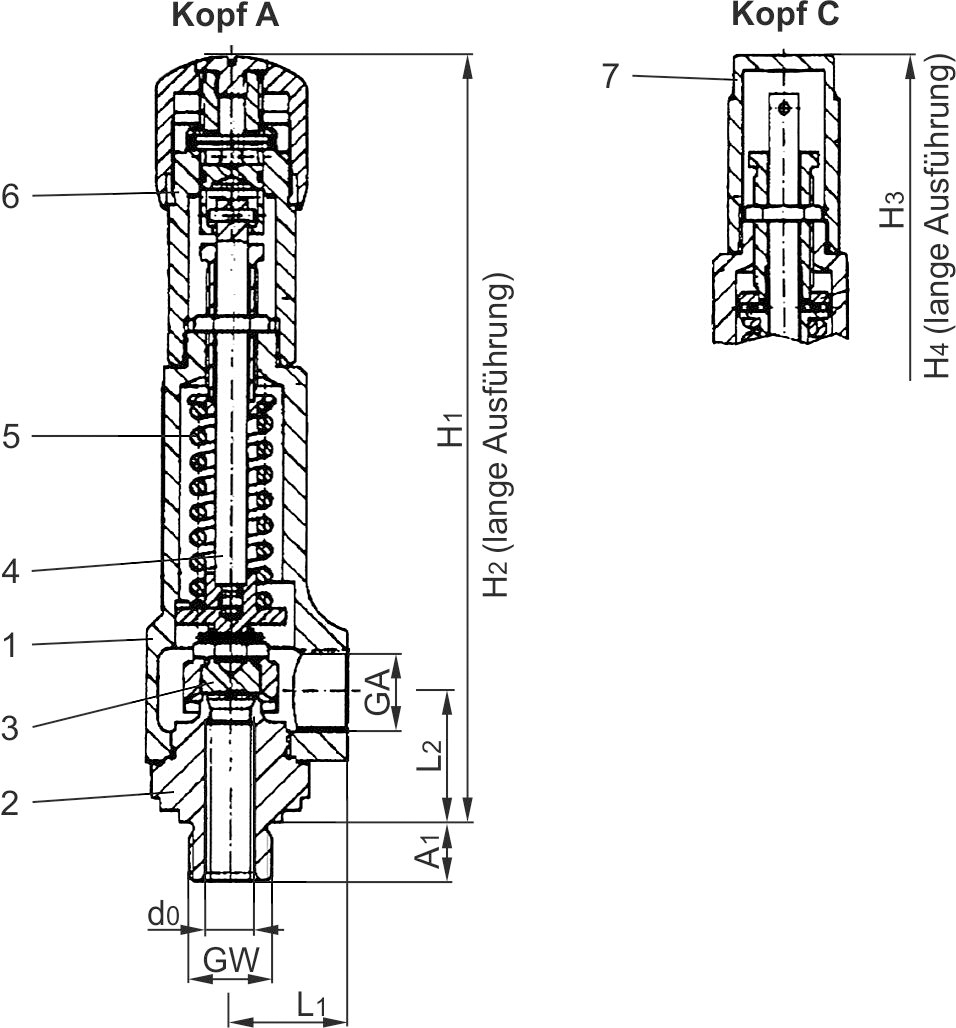

mit Anlüftung - Kopf A

Artikel-Nr. 06315.X.N020 (0,1 - 93,0 bar)

Artikel-Nr. 06315.X.L020 (93,0 - 180,0 bar)

mit gasdichter Kappe - Kopf C

Verfügbare Sonderausstattung - nur auf Anfrage:

· Anschlussgewinde NPT nach ANSI B 1.20.1

· Kegel mit Weichdichtung (NBR, CR, EPDM, FKM, FFKM, PCTFE, PTFE-FDA)

IN_06315_de.pdf

Weitere Informationen

Werkstoffe

Ausführungen

Technische Daten		Typ 06315.X.N000/N020		Typ 06315.X.L000/L020
Nenngröße	GW	1/2	3/4	1/2	3/4
Sitzdurchmesser	d₀	10	10	10	10
Größenschlüssel	.X.	1004	1006	1004	1006
Ansprechdruck	bar	0,1-93	0,1-93	93-180	93-180
Austritt	GA	1/2	1/2	1/2	1/2
Höhe	H₁	195	195	-	-
Höhe	H₂	-	-	216	216
Höhe	H₃	180	180	-	-
Höhe	H₄	-	-	191	191
Länge	L₁	30	30	30	30
Länge	L₂	33	33	33	33
Länge	A₁	15	16	15	16
Gewicht	ca. kg	1,2	1,2	1,4	1,4
Ausflussziffer Dämpfe, Gase	α_w	0,50	0,50	0,50	0,50
Ausflussziffer Flüssigkeiten	α_w	0,35	0,35	0,35	0,35
