HEROSE Typ 06316

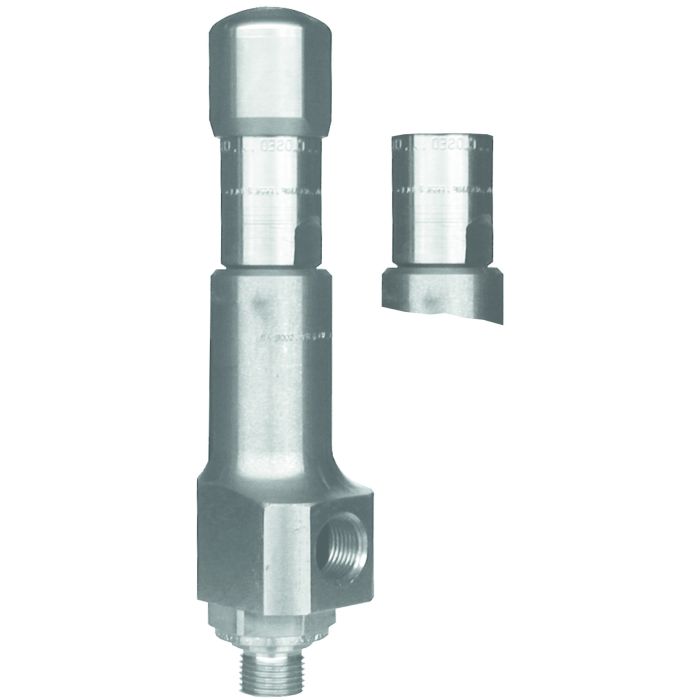

Das im Bild dargestellte Produkt kann vom verkauften Produkt abweichen.

Typ 06316

Datenblatt ID: IN_06316

Verwendungsbereich

Verwendungsbereich:

Vorgesehen als Sicherheitseinrichtung gegen unzulässige Drucküberschreitung

in Druckbehältern. Zugelassen für Gase, Dämpfe und Flüssigkeiten.

Zulässige Betriebstemperatur (metallisch dichtend, AD-Merkblatt W10 beachten: Temperatur-

Druck-Übersicht): -270°C (3K) bis +280°C (553K),

Betriebstemperaturen für Kegel mit Weichdichtung auf Anfrage

Eck-Sicherheitsventile aus Edelstahl, bauteilgeprüft, TÜV-SV.980. D/G/F

Normal-Sicherheitsventil

Abschlusskörper metallisch dichtend, geschlossene Federhaube,

Eintritt: Außengewinde Typ G nach ISO 228/1

Austritt: Innengewinde Typ G nach ISO 228/1

Artikel-Nr. 06316.X.N000 (0,1 - 68,0 bar)

Artikel-Nr. 06316.X.L000 (68,0 - 330,0 bar)

mit Anlüftung - Kopf A

Artikel-Nr. 06316.X.N020 (0,1 - 68,0 bar)

Artikel-Nr. 06316.X.L020 (68,0 - 330,0 bar)

mit gasdichter Kappe - Kopf C

Verfügbare Sonderausstattung - nur auf Anfrage:

· Anschlussgewinde NPT nach ANSI B 1.20.1

· Kegel mit Weichdichtung (NBR, CR, EPDM, FKM, FFKM, PCTFE, PTFE-FDA)

IN_06316_de.pdf

Weitere Informationen

Werkstoffe

Ausführungen

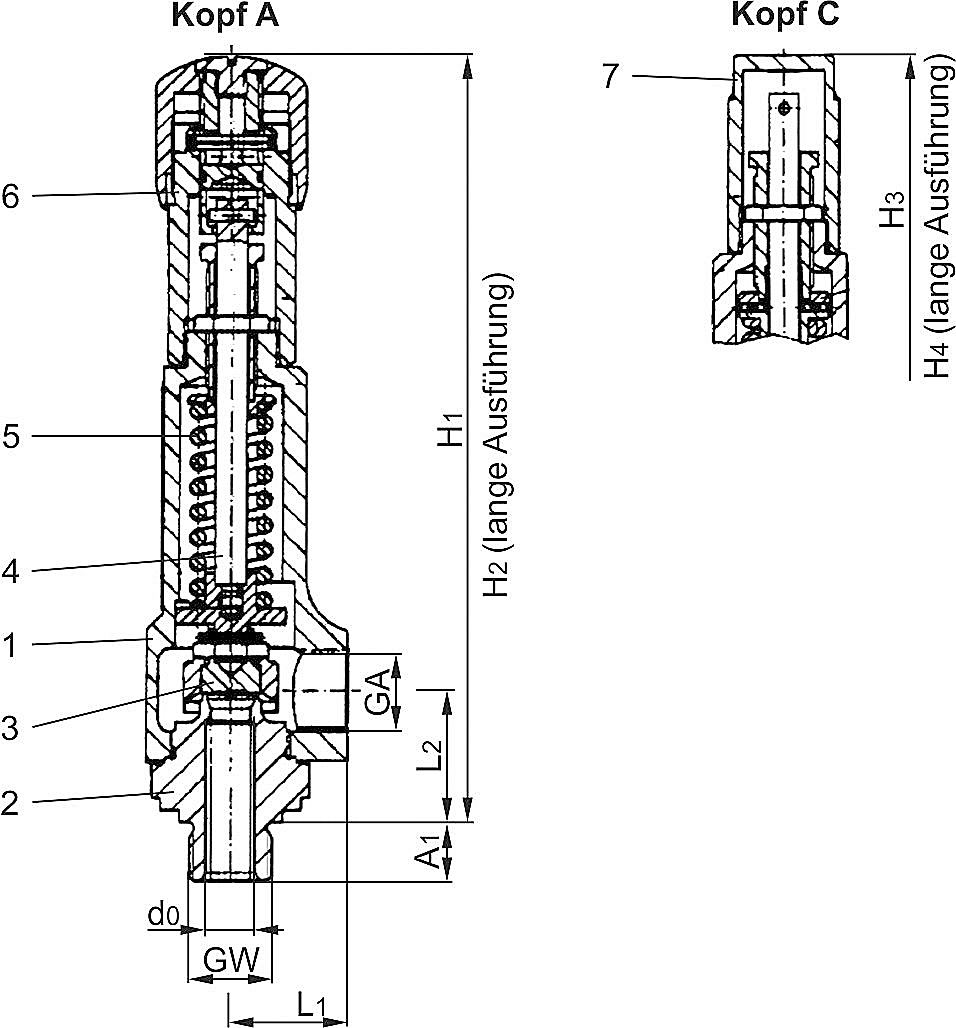

Technische Daten		Typ 06316.X.N000/N020		Typ 06316.X.L000/L020
Nenngröße	GW	1/2	3/4	1/2	3/4	1/2	3/4
Sitzdurchmesser	d₀	10	10	6	6	10	10
Größenschlüssel	.X.	1004	1006	0604	0606	1004	1006
Ansprechdruck	bar	0,1-68	0,1-68	180-330	180-330	68-180	68-180
Austritt	GA	1/2	1/2	1/2	1/2	1/2	1/2
Höhe	H₁	195	195	-	-	-	-
Höhe	H₂	-	-	201	201	216	216
Höhe	H₃	180	180	-	-	-	-
Höhe	H₄	-	-	191	191	191	191
Länge	L₁	30	30	30	30	30	30
Länge	L₂	33	33	33	33	33	33
Länge	A₁	15	16	15	16	15	16
Gewicht	ca. kg	1,2	1,2	1,4	1,4	1,4	1,4
Ausflussziffer Dämpfe, Gase	α_w	0,50	0,50	0,72	0,72	0,50	0,50
Ausflussziffer Flüssigkeiten	α_w	0,35	0,35	-	-	0,35	0,35
