Typ 06317

Datenblatt ID: IN_06317

Verwendungsbereich

chevron-down

Verwendungsbereich:

Vorgesehen als Sicherheitseinrichtung gegen unzulässige Drucküberschreitung

in Druckbehältern.

Zugelassen für Gase, Dämpfe und Flüssigkeiten.

Zulässige Betriebstemperatur: -60°C (213K) bis +280°C (553K)

Beschreibung

chevron-down

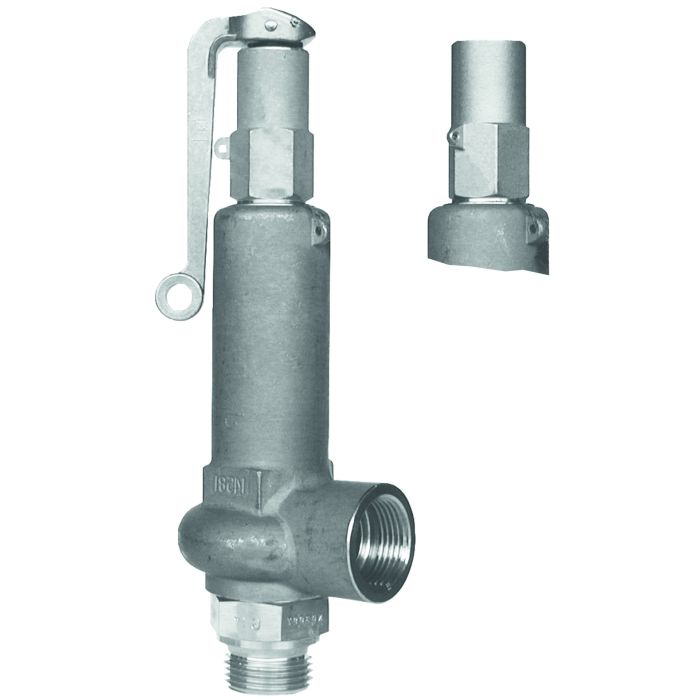

Eck-Sicherheitsventile aus Edelstahl,

bauteilgeprüft, TÜV-SV.847. D/G/F (G 3/8 - G 1/2, d0 = 6,0 nur D/G)

bauteilgeprüft, TÜV-SV.878. D/G/F (G 3/4 - G 1-1/4)

Abschlusskörper metallisch dichtend, geschlossene Federhaube,

Eintritt: Außengewinde Typ G nach ISO 228/1

Austritt: Innengewinde Typ G nach ISO 228/1

Artikel-Nr. 06317.X.0000

mit Anlüfthebel - Kopf A

Artikel-Nr. 06317.X.0020

mit gasdichter Kappe - Kopf C

Verfügbare Sonderausführungen - nur auf Anfrage

· Kegel mit Weichdichtung (EPDM, FKM, PTFE)

Datenblätter

chevron-down
IN_06317_de.pdf
Weitere Informationen
Type (Baureihe) 06317
Anwendung Luftgase
Anwendungsbereich Lagerung, Prozesse
Artikelnummer IN_06317

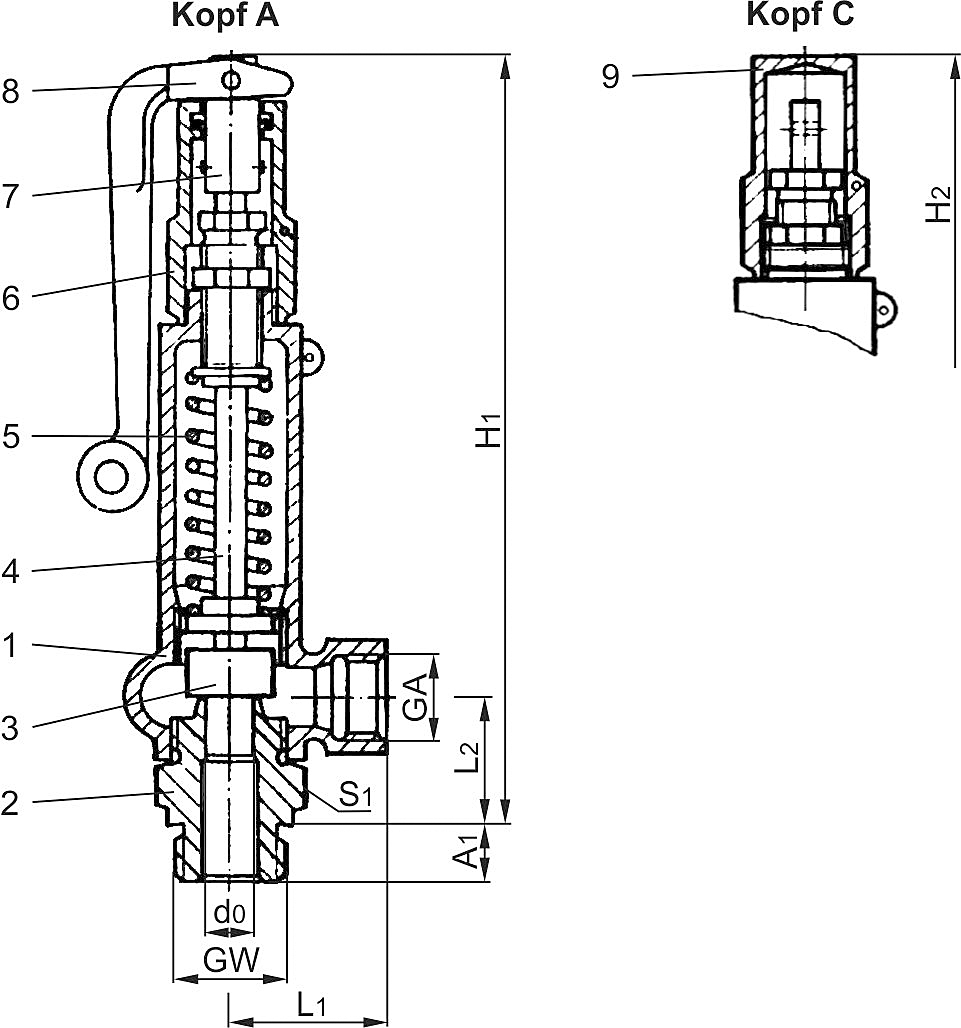

Werkstoffe

Werkstoffe

DIN EN

ASME/ASTM

1

Gehäuse + Haube

1.4581

A 351 CF 10MC

2

Eintrittskörper

1.4571

A 276 Grade 316Ti

3

Teller

1.4571

A 276 Grade 316Ti

4

Spindel

1.4571

A 276 Grade 316Ti

5

Feder

1.4310

A 313 Grade 301

6

Anlüfthaube

1.4581

A 351 CF 10MC

7

Anlüftzapfen

1.4305

A 276 Grade 303

8

Hebel

3.2581

keine Referenz

9

Kappe

1.4581

A 351 CF 10MC
Ausführungen

Typ 06317

Technische Daten

Nenngröße

GW

3/8

1/2

1/2

1/2

3/4

3/4

1

1

1-1/4

1-1/4

Sitzdurchmesser

d0

10

6

8

10

12,5

16

12,5

16

16

20

Größenschlüssel

.X.

1003

0604

0804

1004

1206

1606

1210

1610

1612

2012

Ansprechdruck

bar

0,1-140

120-500

20-200

0,1-140

32-70

0,1-32

32-70

0,1-32

0,1-32

0,1-20

Austritt

GA

1/2

3/4

1/2

1/2

1

1

1

1

1

1

Höhe

H1

200

200

200

200

230

230

230

230

230

230

Höhe

H2

185

185

185

185

215

215

215

215

215

215

Länge

L1

40

40

40

40

50

50

50

50

50

50

Länge

L2

34

34

34

34

40

40

40

40

40

40

Länge

A1

12

14

12

14

16

16

18

18

20

20

Schlüsselweite

S1

32

32

32

32

41

41

41

41

50

50

Gewicht

ca. kg

1,0

1,0

1,0

1,0

1,6

1,6

1,6

1,6

1,8

1,8

Ausflussziffer Dämpfe, Gase

αw

0,38

0,42

0,42

0,38

0,37

0,29

0,37

0,29

0,29

0,11

Ausflussziffer Flüssigkeiten

αw

0,30

-

0,30

0,30

0,29

0,23

0,29

0,23

0,23

0,08
?
