Typ 06370

Datenblatt ID: IN_06370

Verwendungsbereich

chevron-down

Verfügbare Sonderausführungen - nur auf Anfrage:

· Feder aus Edelstahl - Werkstoff 1.4571

· außenliegende Teile vernickelt

Verwendungsbereich:

Vorgesehen als Sicherheitseinrichtung gegen unzulässige Drucküberschreitung in Druckbehältern und Druckgasbehältern. Zugelassen für nicht klebende Flüssigkeiten, unter der Voraussetzung, dass beim Abblasen keine Verdampfung eintritt.

Zulässige Betriebstemperatur: -10°C (263K) bis +110°C (383K), geeignet für waagerechten Einbau

Beschreibung

chevron-down

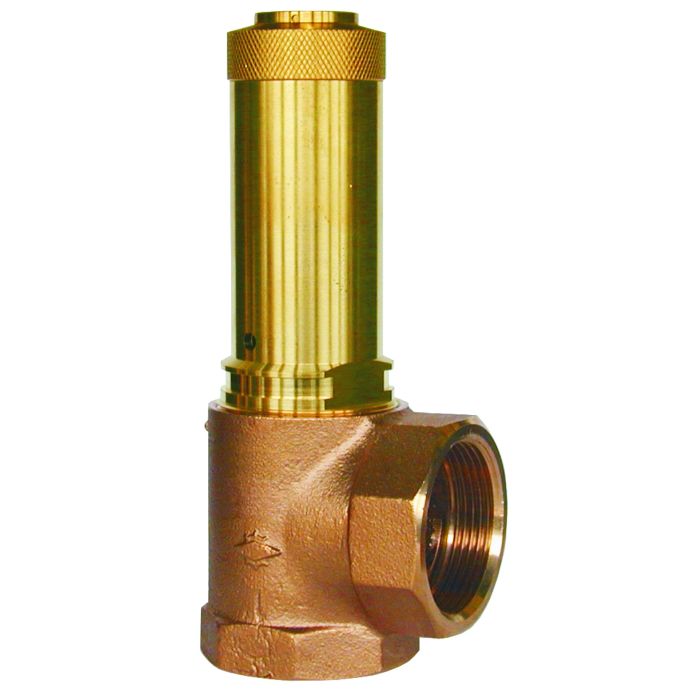

Eck-Sicherheitsventile aus Bronze, bauteilgeprüft TÜV-SV.749. F

Normal-Sicherheitsventil

Abschlusskörper mit Weichdichtung für Flüssigkeiten, offene Federhaube,

mit Membrane zum Schutz der Feder, mit Anlüftvorrichtung

Ein- und Austritt: Innengewinde Typ G nach ISO 228/1

Artikel-Nr. 06370.X.0000 - Abschlusskörper mit NBR-Dichtung

Artikel-Nr. 06370.X.0700 - Abschlusskörper mit FPM-Dichtung

Zertifikate

chevron-down
Pressure Equipment Directive (2014/68/EU) chevron-down
0045/202/1201/Z/00625/21/D/001(01)
License of Special Equipment (China) (TS) chevron-down
TSF700D36-2029
TÜV Verband (Approval mark number) chevron-down
25-749
25-749
Ukraine (Ukraine) chevron-down
UA.TR.107.127.08-26
UA.TR.107.135.03-26
UA.D.135.02-26

Datenblätter

chevron-down
IN_06370_de.pdf

Betriebsanleitung

chevron-down
HEROSE-Manual-IN_06370-1

Konformitätserklärungen

chevron-down
Pressure Equipment Safety Regulation 2016 (PESR 2016) chevron-down
001 SV (EN)
Pressure Equipment Directive (2014/68/EU) chevron-down
001SV (DE, EN, CN)
001SV (DE, EN, CZ)
001SV (DE, EN, ES)
001SV (DE, EN, FR)
001SV (DE, EN, IT)
001SV (DE, EN, NL)
001SV (DE, EN, PL)
001SV (DE, EN, RU)
Weitere Informationen
Type (Baureihe) 06370
Anwendung Industrie
Anwendungsbereich FKS
Artikelnummer IN_06370

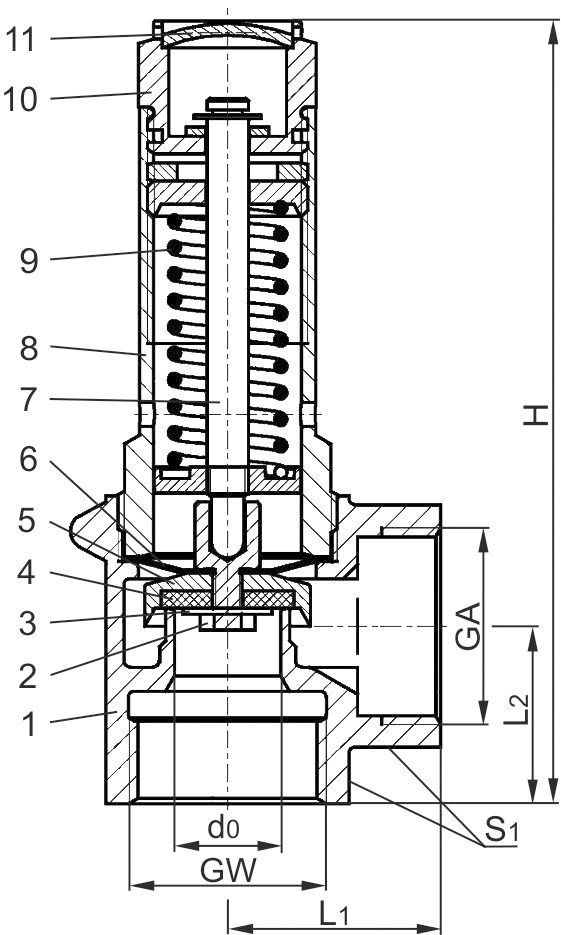

Werkstoffe

Werkstoffe

DIN EN

ASME/ASTM

1

Gehäuse

CC491K

B 62 UNS C83600

2

Mutter

CW614N

B 249 UNS C38500

3

Scheibe

CW507L

B 36 UNS C26800

4

Dichtung

NBR oder FPM

5

Teller

CW614N

B 249 UNS C38500

6

Membrane

NBR

7

Spindel

CW614N

B 249 UNS C38500

8

Haube

CW614N

B 249 UNS C38500

9

Feder

1.1200

A 227

10

Anlüftschraube

CW614N

B 249 UNS C38500

11

Verschlussscheibe

CW507L

B 36 UNS C26800
Ausführungen

Typ 06370

Technische Daten

Nenngröße

GW

1/2

3/4

1

1-1/4

1-1/2

2

Sitzdurchmesser

d0

12

15

18

20

24

28

Größenschlüssel

.X.

0400

0600

1000

1200

1400

2000

Ansprechdruck

bar

1,0-16

1,0-16

1,0-16

1,0-16

1,0-16

1,0-16

Austritt

GA

1/2

3/4

1

1-1/4

1-1/2

2

Höhe

H

92

111

132

152

175

200

Länge

L1

25

30

36

40

48

56

Länge

L2

20

25

30

35

40

48

Schlüsselweite

S1

27

32

41

50

58

70

Gewicht

ca. kg

0,24

0,40

0,70

1,07

1,65

2,65

Ausflussziffer

αw

0,20

0,25

0,31

0,39

0,42

0,38
