Typ 06372

Datenblatt ID: IN_06372

Verwendungsbereich

chevron-down

Verwendungsbereich:

Vorgesehen als Sicherheitseinrichtung gegen unzulässige Drucküberschreitung in Druckbehältern

und Dampfkesseln. Zulässige Betriebstemperatur: -10°C (263K) bis +120°C (393K), geeignet für waagerechten Einbau

Beschreibung

chevron-down

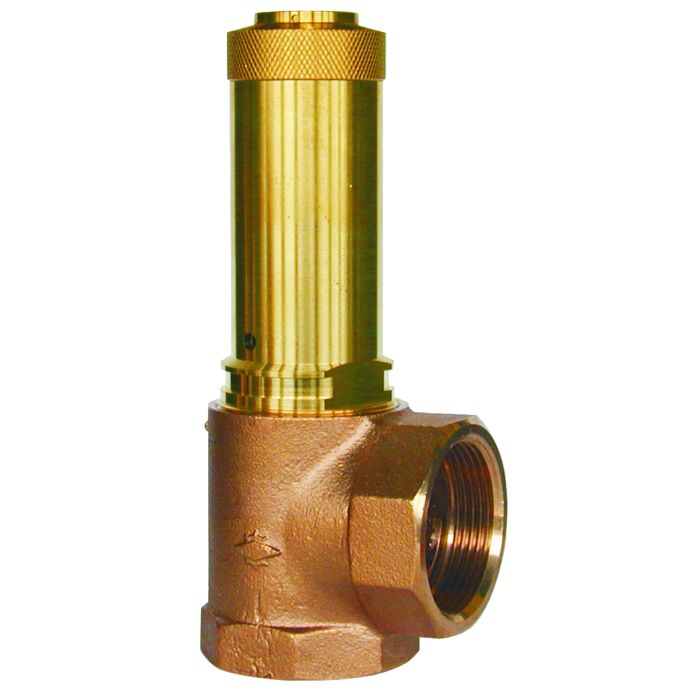

Eck-Sicherheitsventile aus Bronze, bauteilgeprüft TÜV-SV.749. D/G

Normal-Sicherheitsventil

Abschlusskörper mit Weichdichtung für Sattdampf, Luft und ähnliche Gase, offene Federhaube,

mit Membrane zum Schutz der Feder, mit Anlüftvorrichtung

Ein- und Austritt: Innengewinde Typ G nach ISO 228/1

Artikel-Nr. 06372.X.0040

Abschlusskörper mit FPM-Dichtung (PTFE beschichtet)

Zertifikate

chevron-down
Pressure Equipment Directive (2014/68/EU) chevron-down
0045/202/1201/Z/00625/21/D/001(01)
TÜV Verband (Approval mark number) chevron-down
25-749
25-749

Datenblätter

chevron-down
IN_06372_de.pdf

Betriebsanleitung

chevron-down
HEROSE-Manual-IN_06372-1

Konformitätserklärungen

chevron-down
Pressure Equipment Safety Regulation 2016 (PESR 2016) chevron-down
001 SV (EN)
Pressure Equipment Directive (2014/68/EU) chevron-down
001SV (DE, EN, CN)
001SV (DE, EN, CZ)
001SV (DE, EN, ES)
001SV (DE, EN, FR)
001SV (DE, EN, IT)
001SV (DE, EN, NL)
001SV (DE, EN, PL)
001SV (DE, EN, RU)
Weitere Informationen
Type (Baureihe) 06372
Anwendung Luftgase
Anwendungsbereich Lagerung, Prozesse
Artikelnummer IN_06372

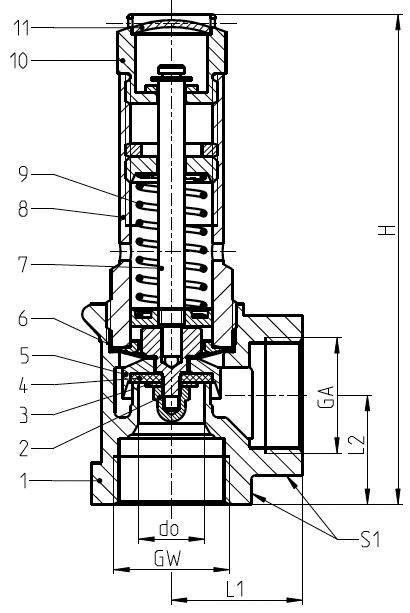

Werkstoffe

Werkstoffe

DIN EN

ASME/ASTM

1

Gehäuse

CC480K

C90700

2

Mutter

CW614N

B 249 UNS C38500

3

Scheibe

CW507L

B 36 UNS C26800

4

Dichtung

FPM (PTFE beschichtet)

5

Teller

CW614N

B 249 UNS C38500

6

Membrane

NBR

7

Spindel

CW614N

B 249 UNS C38500

8

Haube

CW614N

B 249 UNS C38500

9

Feder

1.4571

A 313 Grade 316Ti

10

Anlüftschraube

CW614N

B 249 UNS C38500

11

Verschlussscheibe

CW507L

B 36 UNS C26800
Ausführungen

Typ 06372

Technische Daten

Nenngröße

GW

3/4

1

Sitzdurchmesser

d0

15

18

Größenschlüssel

.X.

0600

1000

Ansprechdruck

bar

0,5-1,0

0,4-1,0

Austritt

GA

3/4

1

Höhe

H

111

132

Länge

L1

30

36

Länge

L2

25

30

Schlüsselweite

S1

32

41

Gewicht

ca. kg

0,40

0,70

Ausflussziffer

αw

0,25

0,40
