Typ 06376

Datenblatt ID: IN_06376

Verwendungsbereich

chevron-down

Verwendungsbereich:

Vorgesehen als Sicherheitseinrichtung gegen unzulässige Drucküberschreitung in Druckbehältern und Druckgasbehältern. Zugelassen für ungiftige, nichtbrennbare Flüssigkeiten - mediumberührte Teile seewasserbeständig.

Zulässige Betriebstemperatur: -10°C (263K) bis +110°C (383K), geeignet für waagerechten Einbau

Beschreibung

chevron-down

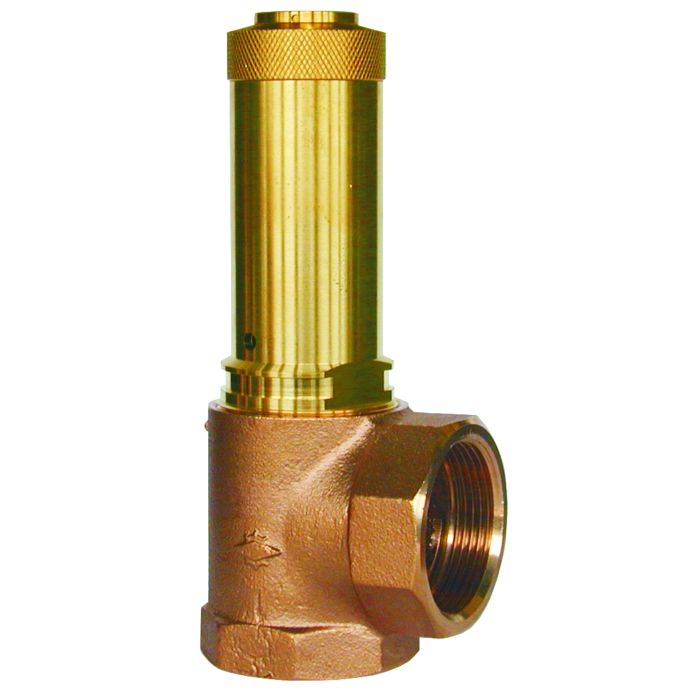

Eck-Sicherheitsventile aus Bronze, bauteilgeprüft TÜV-SV.749. F

Normal-Sicherheitsventil

Abschlusskörper mit Weichdichtung für Flüssigkeiten, offene Federhaube,

mit Membrane zum Schutz der Feder, mit Anlüftvorrichtung

Ein- und Austritt: Innengewinde Typ G nach ISO 228/1

Artikel-Nr. 06376.0400.0000

mit NBR Dichtung (Druckbereich 1,0 - 16,0 bar)

Artikel-Nr. 06376.0400.0700

mit FPM Dichtung (Druckbereich 1,0 - 16,0 bar)

Zertifikate

chevron-down
Pressure Equipment Directive (2014/68/EU) chevron-down
0045/202/1201/Z/00625/21/D/001(01)
TÜV Verband (Approval mark number) chevron-down
25-749
25-749
Ukraine (Ukraine) chevron-down
UA.TR.107.127.08-26
UA.TR.107.135.03-26
UA.D.135.02-26

Datenblätter

chevron-down
IN_06376_de.pdf

Betriebsanleitung

chevron-down
HEROSE-Manual-IN_06376-1

Konformitätserklärungen

chevron-down
Pressure Equipment Safety Regulation 2016 (PESR 2016) chevron-down
001 SV (EN)
Pressure Equipment Directive (2014/68/EU) chevron-down
001SV (DE, EN, CN)
001SV (DE, EN, CZ)
001SV (DE, EN, ES)
001SV (DE, EN, FR)
001SV (DE, EN, IT)
001SV (DE, EN, NL)
001SV (DE, EN, PL)
001SV (DE, EN, RU)
Weitere Informationen
Type (Baureihe) 06376
Anwendung Luftgase
Anwendungsbereich Lagerung, Prozesse
Artikelnummer IN_06376

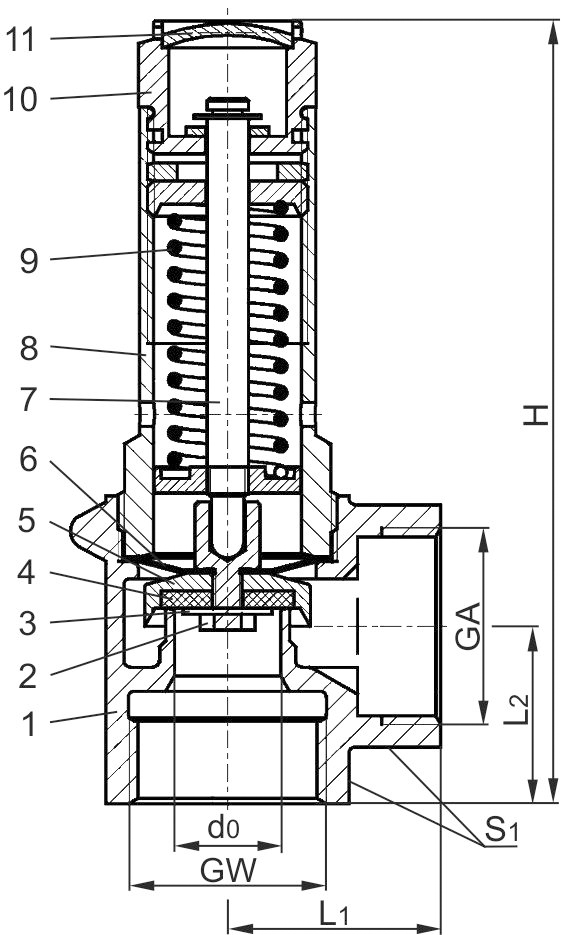

Werkstoffe

Werkstoffe

DIN EN

ASME/ASTM

1

Gehäuse

CC480K

C90700

2

Mutter

1.4571/A4

ähnlich A 194

3

Scheibe

Kupfer

4

Dichtung

NBR

5

Teller

CW452K

B 159 UNS C51900

6

Membrane

NBR

7

Spindel

CW614N

B 249 UNS C38500

8

Haube

CW614N

B 249 UNS C38500

9

Feder

1.4571

A 313 Grade 316Ti

10

Anlüftschraube

CW614N

B 249 UNS C38500

11

Verschlussscheibe

CW507L

B 36 UNS C26800
Ausführungen

Typ 06376

Technische Daten

Nenngröße

GW

1/2

Sitzdurchmesser

d0

12

Ansprechdruck

bar

1,0-16

Austritt

GA

1/2

Höhe

H

92

Länge

L1

25

Länge

L2

20

Schlüsselweite

S1

27

Gewicht

ca. kg

0,24

Ausflussziffer

αw

0,20
